实例讲解WinCC的入门项目使用方法

gkket

希望大家能通过这篇文章对WINCC有个认识，也会发觉学习组态软件其实也不那么难，我会持续更新通过实例玩转WINCC系列。希望大家持续关注、转发和评论。

一、编写step7程序

我们做一个循环灯程序，简单点的，呵呵呵

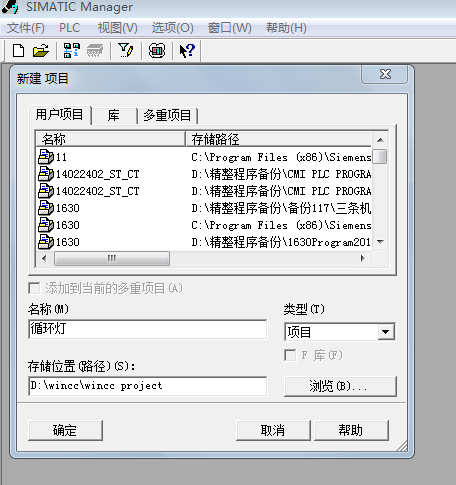

首先新建项目：

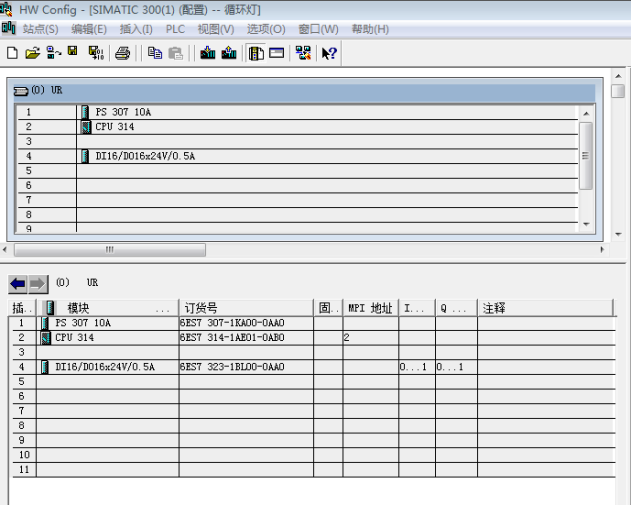

组态硬件：

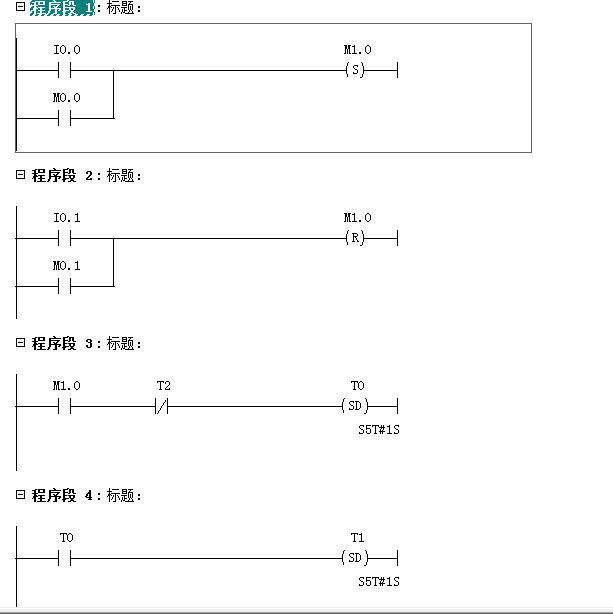

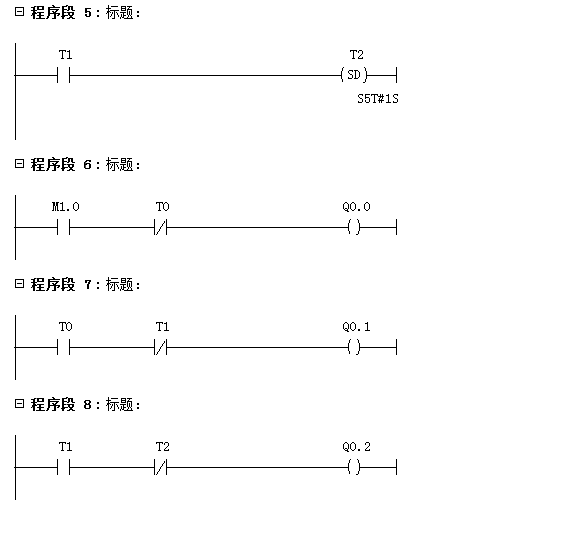

编写程序，我们这里用接通延时定时器来控制三个灯循环亮，可以通过按钮和WINCC画面来进行启动和停止，具体编程如下，大家可以跟着一起操作下。

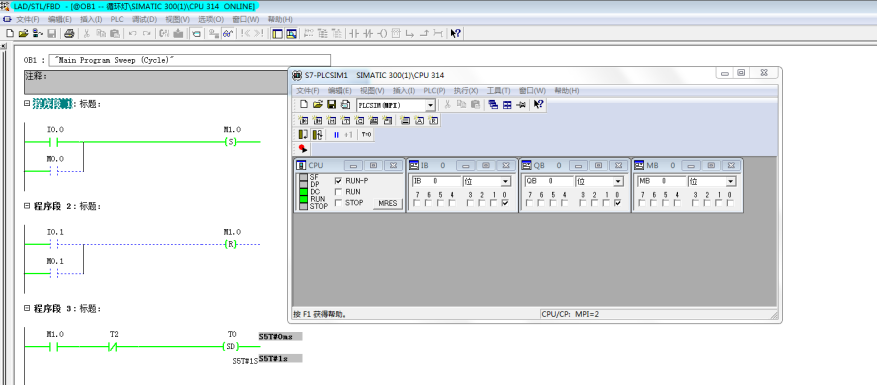

启动仿真器，将我们做好的站下到仿真器中，选择MPI网。进行仿真运行来验证我们所做的程序是否满足功能。参见如下图

这样我们程序就算完成了，并且已经下载到我们PLC的CPU了。通过仿真，可以完美完成我们的设计要求。

二、编写WINCC画面

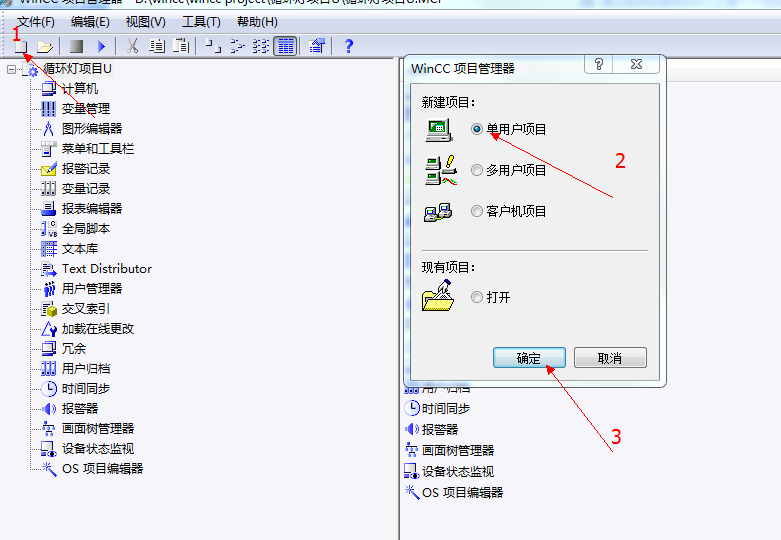

1、打开WINCC程序，选择新建项目，选择单用户项目，点击确定

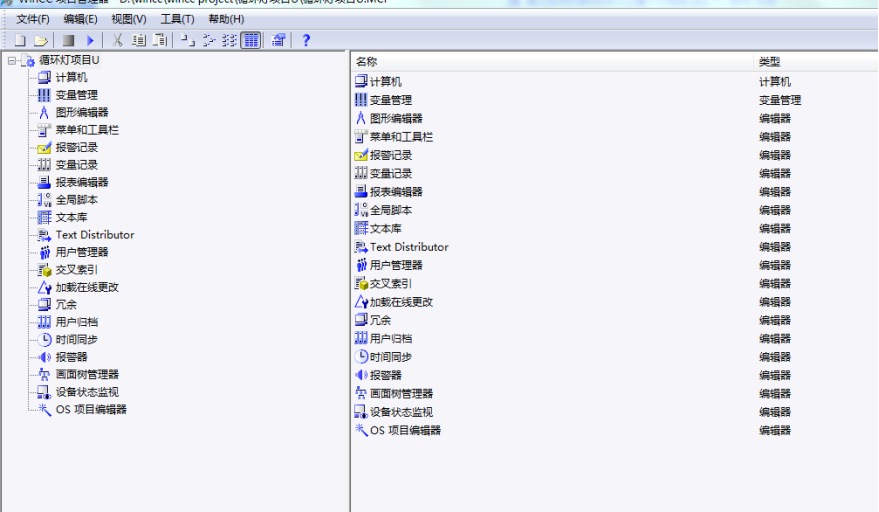

出现如下界面

2、新建连接

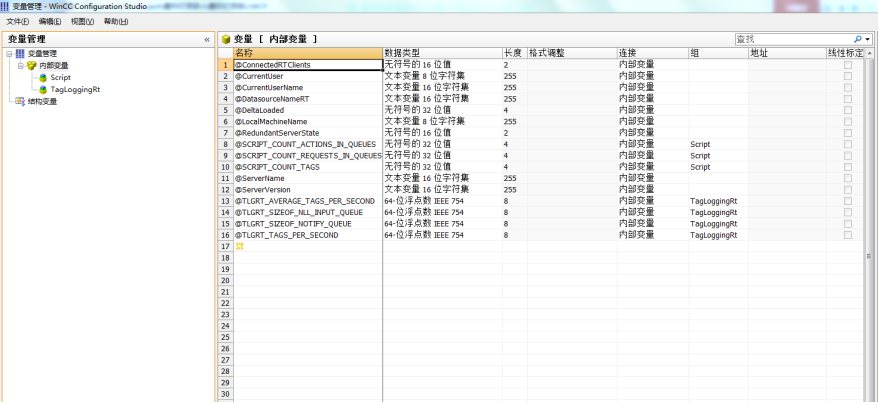

选择变量管理，选择打开，出现如下画面

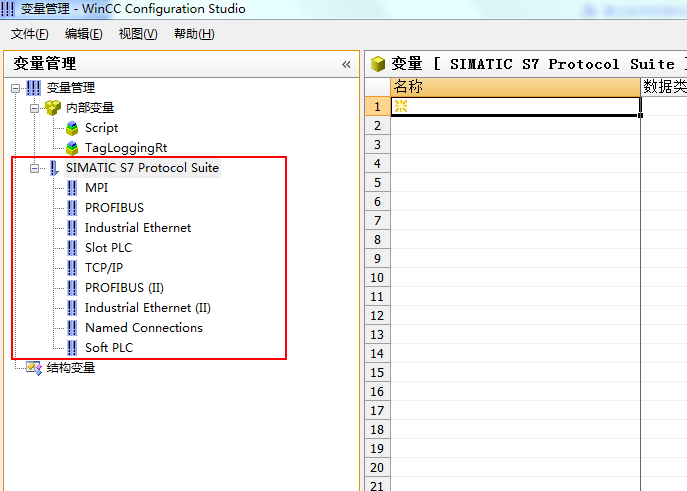

3、右键点击变量管理选择【添加新的驱动程序】-【SIMATIC S7 protocol Suite】，出现如下界面

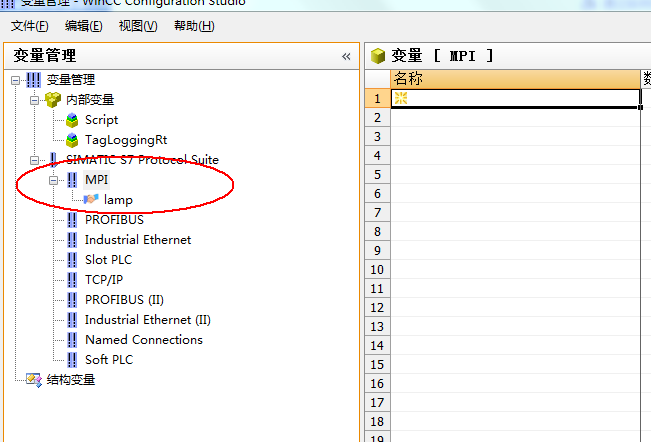

4、在画红框中的选择【MPI】，点击右键选择【新建连接】，给新建连接起名lamp，如下图

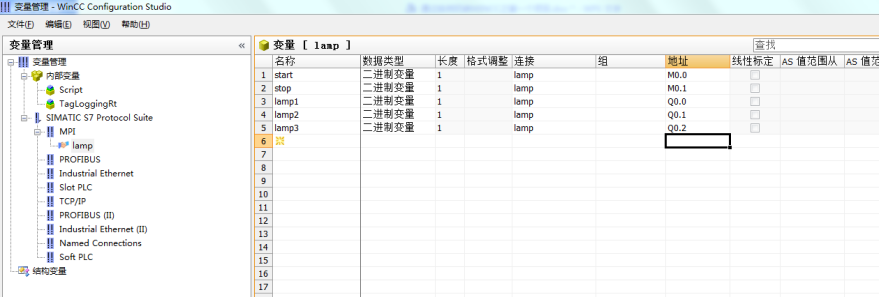

在lamp下建立如下变量

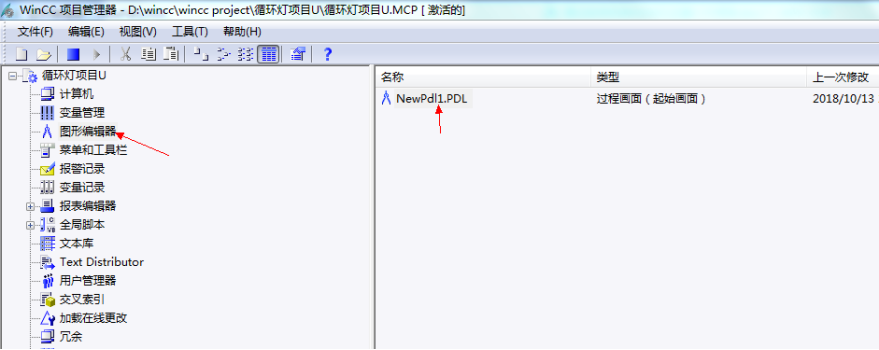

在图形编辑器中新建图形，如下图

在NewPdl1.PDL编辑画面

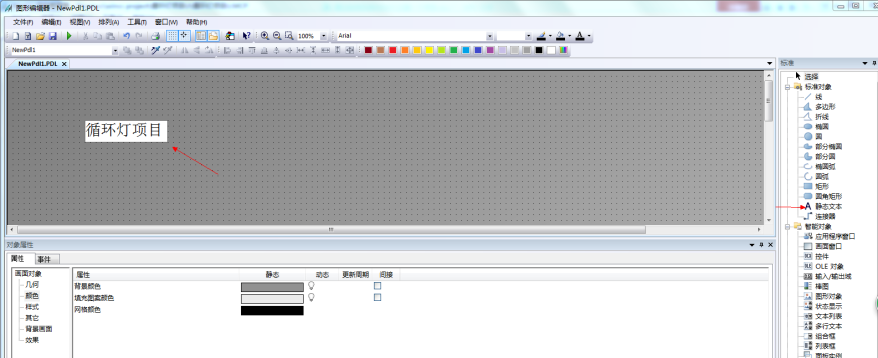

新建静态文本，

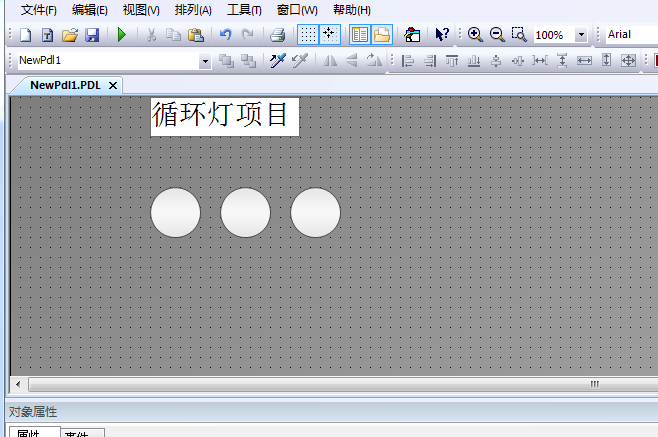

做三个灯

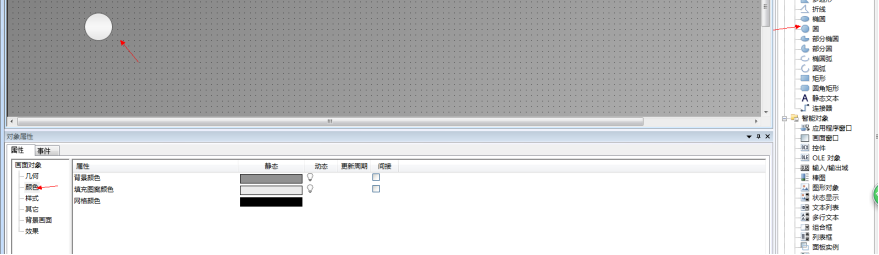

（1）插入圆，

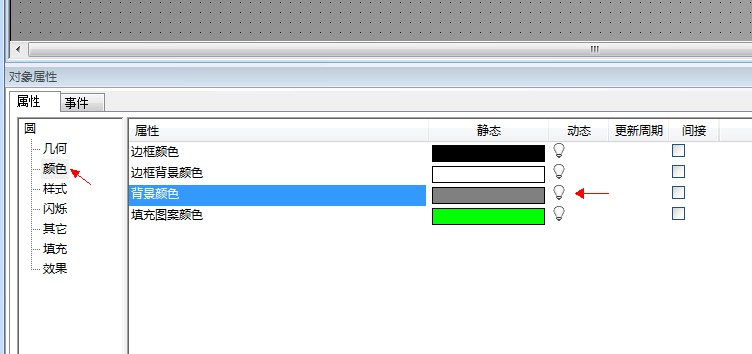

（2）如上图选择颜色，如下图选择背景颜色，右键点击动态，选择【动态对话框】。

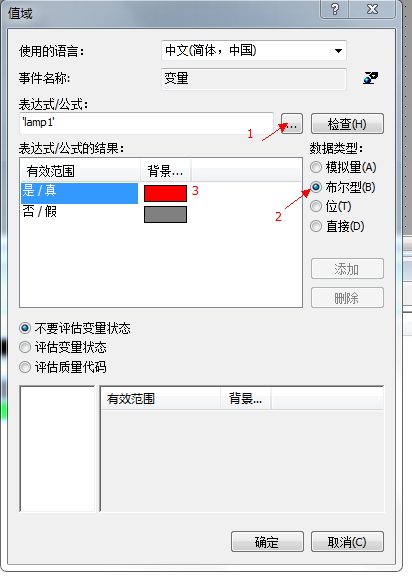

先选择变量，设置变量类型，设置背景颜色。以此类推，做三个圆。如图所示

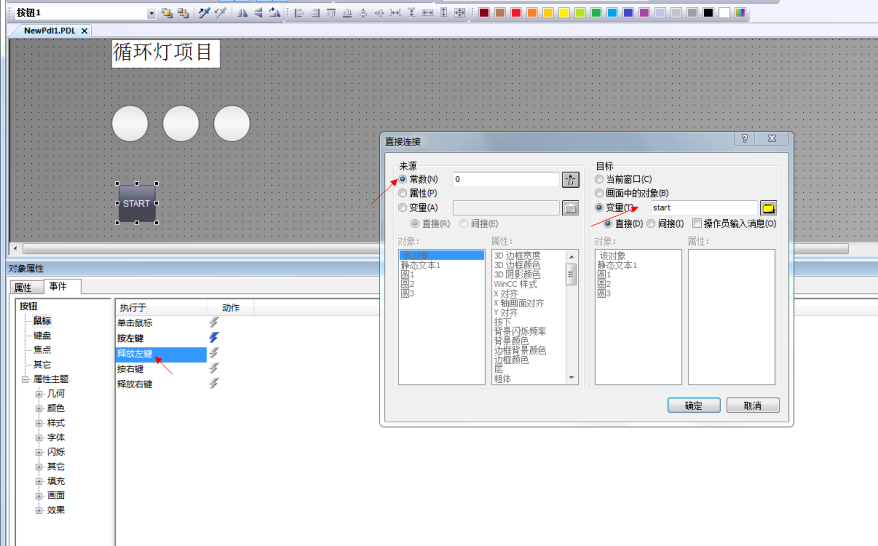

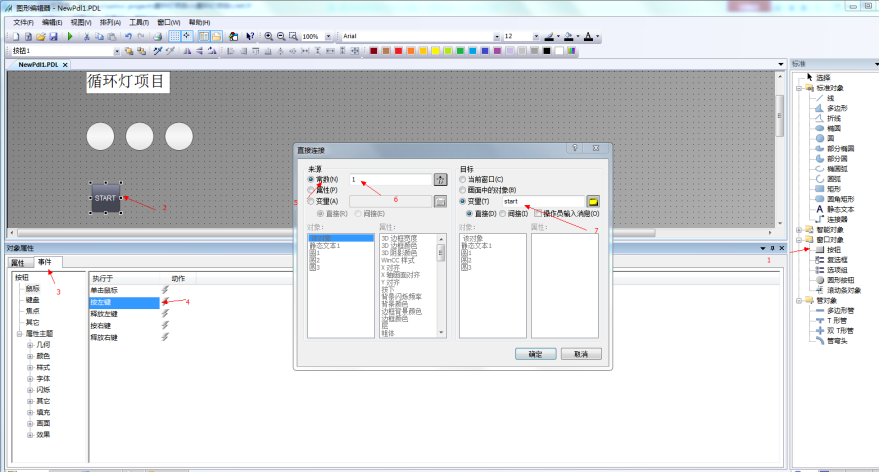

插入按钮，按如下图进行设置

以此类推做一个STOP按钮。

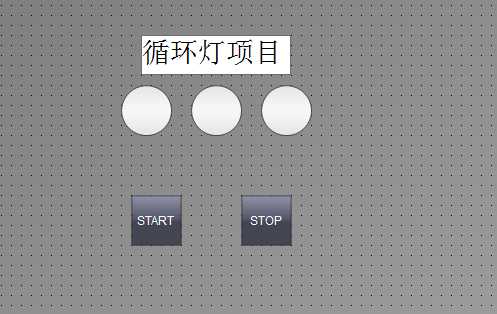

整体画面如下

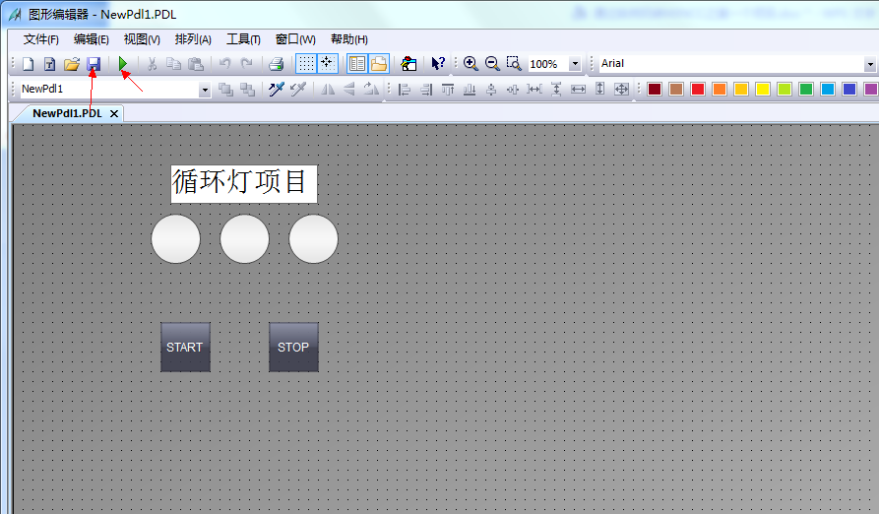

点击保存和运行，如下图。

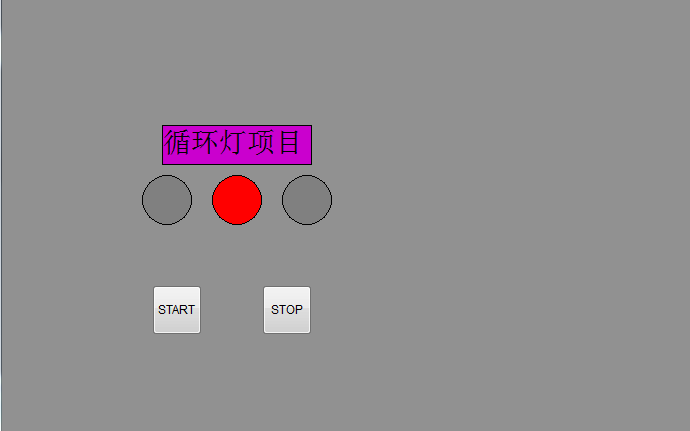

运行效果如下：

是否觉得简单，看会了不等于你真会了，还是需要大家亲自上手来操作。
