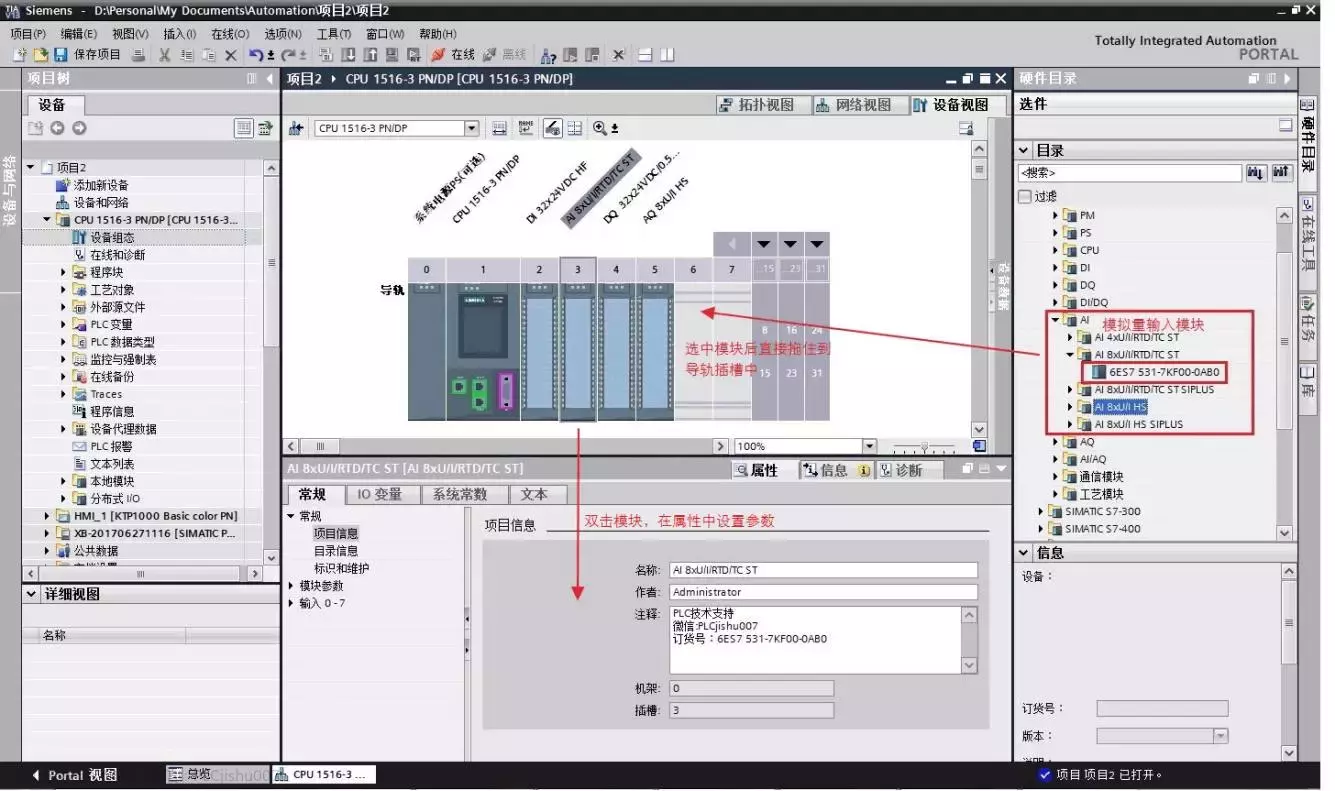

S7-1500系列，模拟量输入(AI)模块参数配置 1、添加模块 添加模块与数字模块操作方式一样，直接拖拽或者选择好卡槽后双击模块。 ||点击图片可放大|| 2、模块种类 一个模拟量输入模块最多可以输入8路模拟量信号，每一路可以连接不同的传感器。为了匹配不同传感器的接线方式，需要在模块上配置相应的参数，参数与传感器不匹配，采集到的信号会不准确。 本文以AI8xU/I/RTD/TC ST（6ES7531-7KF00-0AB0）为例讲解模块参数设置。6ES7 531-7KF00-0AB0是最常用的模拟量输入模块，可以输入电流，电压，热电阻，热电偶，电阻信号，但是用作电阻/热电阻测量时只有4通道，不建议使用该模块测量电阻信号。 3、常规信息 常规选项主要用于标注模块的基本信息，各种模块以及CPU中的常规信息都是相同的，需要了解的可以点击下列文章复习。 4、通道参数 同数字量模块一样，可以通过组态“通道模板”进行设置通道参数，当然也可以手动单独组态各个通道。 这里以手动组态各个通道为例，讲解参数设置。 上图中需要设置的参数比较多，一般情况只需要设置好“测量类型”和“测量范围”模块就能正常使用了，关于诊断和硬件中断这里不做介绍了，用到相关配置时可以自己查阅相手册。 有时候一个8路的输入模块，我们值用到其中几路，对于未使用的通道，测量类型最好选择禁用设置，这样在通道的A-D转换时间被设置为0S。 S7-1500中可以直接设置每一个通道的测量类型和测量范围，而不必像S7-300/400那样每两个通道一组。

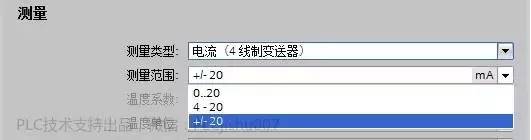

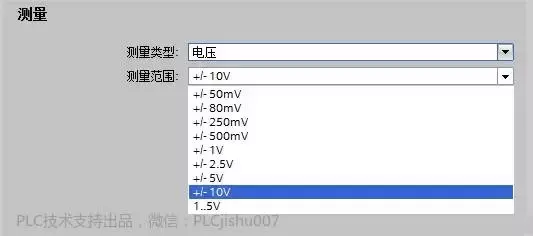

5、测量类型 在测量类型处可选择以下几种： 除了选择“测量类型”还需要设置“测量范围”。 电压测量范围： 电流测量范围：（4线制变送器） 电流测量范围：（2线制变送器） 当测量类型选择电流2线制变送器时，测量范围只有4-20mA。 电阻的测量类型与测量范围设置方式和电流、电压一样，不在赘述，在博途软件上操作一遍基本就能掌握。 6、I/O地址 模拟量输入的I/O地址可以使用默认，当然也可以自己设置，在设置过程中如果地址已被占用，会提示“该地址已被使用，下一空闲地址：X”。S7-1500的模拟量地址不在像S7-300/400那样需要从256开始，可以使用任意空闲地址。 7、I/O变量 在I/O变量选项卡中，设置对应变量的名称、类型、地址、注释等信息。变量表可以在PLC变量列表中建立，此选项卡只能把变量分配到建立好的变量表内。
|
