在碰到变频器干扰问题时，最多的人还是想着这样的问题。变频器干扰怎么办？如何解决？等等更多的问题。海量变频器图纸，工控电路板、变频器、电梯技术资料请关注“从零开始变频器维修”微信公众号！！！在变频器里配磁环，日系的原装产品见过。其实这些不重要，重要的是能够正确的运用EMC准则和电磁噪声滤波方法，对每一个特定的电磁环境进行正确的安装布线和滤波处理。有针对性的处理电磁环境的干扰，做好EMC防护。这也是需要专业基础知识做理论指导，同时还需要拥有对环境干扰进行检测的手段。比如，谐波表、示波器的设备的支持。

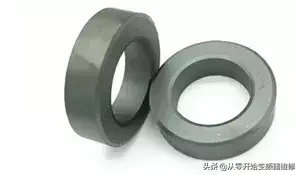

铁氧体磁环，简称磁环。它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。常用的磁环有锰锌铁氧体磁环和镍锌铁氧体磁环。前者用于低频干扰，后者用于高频。选用时应注意电缆外径能通过磁环，若可以也可以多绕两匝。尽量避免漏磁。并尽量套在电缆的进出端。以下提醒大家注意事项： 1、有时候采用了磁环以后，工作一段时间磁环烫手，摸不得。这说明磁环用少了，要多加，直到磁环的温度与手温上下为止。磁环太热了，会导致穿过磁环这段导线外皮（护套）老化加快，时间长了导致不安全的问题发生。

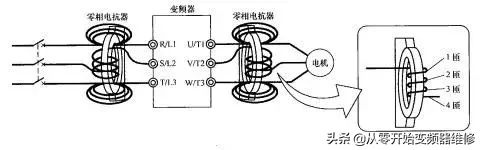

2、同样，使用了磁环以后，发现磁环没有温度，那说明没起作用。可有可无。也是判定加磁环的有效性一个方法。当然，最有效的是通过监控加磁环前与加磁环后的波形比较。来判别加磁环的有效性。即可定性也可定量的分析噪声抑制问题。 一般是用在变频器输出端，因为变频器是干扰源，防止对其他设备的干扰。在现场也用过磁环，当时是45KW 的变频器，输出端动力线，在磁环上绕了3圈，当时变频器对通信和AI信号干扰明显，加了磁环后，有所改善。最后给变频器输出电缆外部加了金属软管，并有良好接地，受到了很好的抗干扰效果，干扰明显消除了! 总结 变频器干扰怎么办 变频器干扰越来越多，大多数情况都是：变频器污染了电源，当别的用电设备再使用受污染的电源的时候，就不能正常工作了。这种情况一般可以先通过安装磁环，如特别严重可加装滤波器或者电抗器。
|
