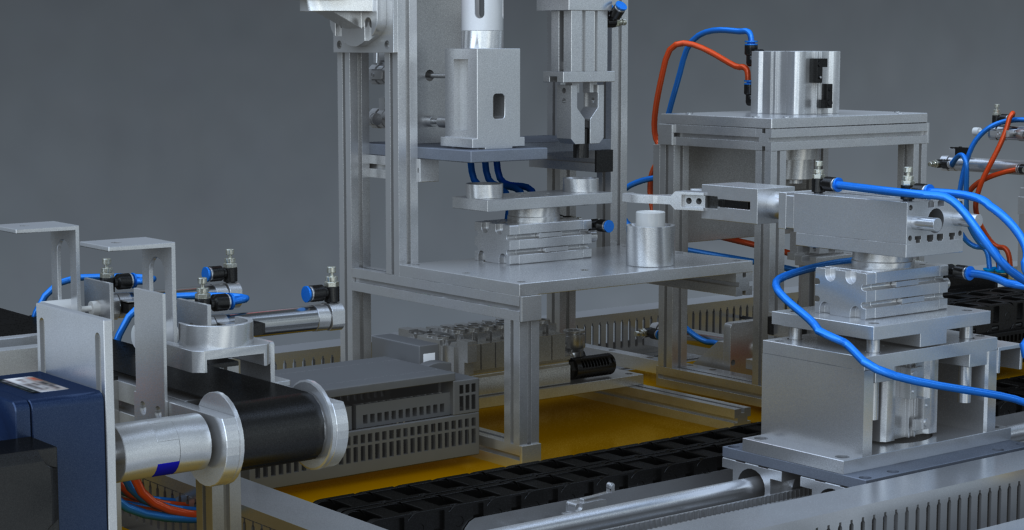

PLC是专门为工业环境下设计的工业计算机，其本身采取了许多抗干扰的措施，一般不需要采取什么特殊措施就可以直接在工业环境中使用。但是由于工业现场的情况一般比较复杂，甚至有时环境过于恶劣，电磁干扰特别强烈，或者安装不当会使整个系统在运行中难免出现各类干扰现象，因此就有可能无法保证PLC的整个控制系统正常安全运行。各种干扰可能会使PLC接收到错误的信号而造成误动作，或者会使PLC内部的数据丢失，严重的时候甚至会使系统失控。我们在平时学习PLC或实训时环境都比较单一，一般都没有考虑到PLC的干扰问题，但是我们在进行实际的工程设计施工时应该采取必要的可靠性措施用来消除或者减少干扰的影响，以保证系统的正常运行。那么在PLC控制系统设计和施工前应该预先了解各种干扰的来源。  PLC为核心的工作站

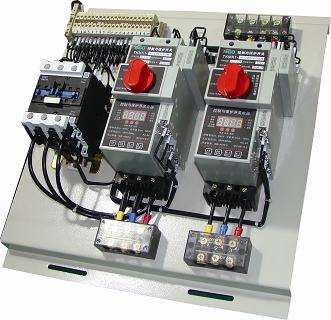

一、PLC 控制系统的干扰源及其影响 在大量的工程实践中，我们知道PLC控制系统的干扰源与一般工业设备的干扰源一样，一般产生在电流或电压变化剧烈的部位，这些电荷剧烈移动的部位就是噪声源。也称为干扰源，我们称之为外部干扰。外部干扰一般有以下几种来源，第一种是PLC控制系统供电电源的波动以及电压中高次谐波产生的干扰。第二种是其它设备或空间强电场通过分布电容的耦合窜入控制系统的干扰。第三种是信号线引入的干扰，一般是通过变送器或共用信号仪表的供电电源窜入的电网干扰。第四种是接地系统混乱时的干扰。那么如何消除这些干扰呢？其主要还是阻断干扰侵入的途径以及降低系统对干扰的敏感性。  控制板

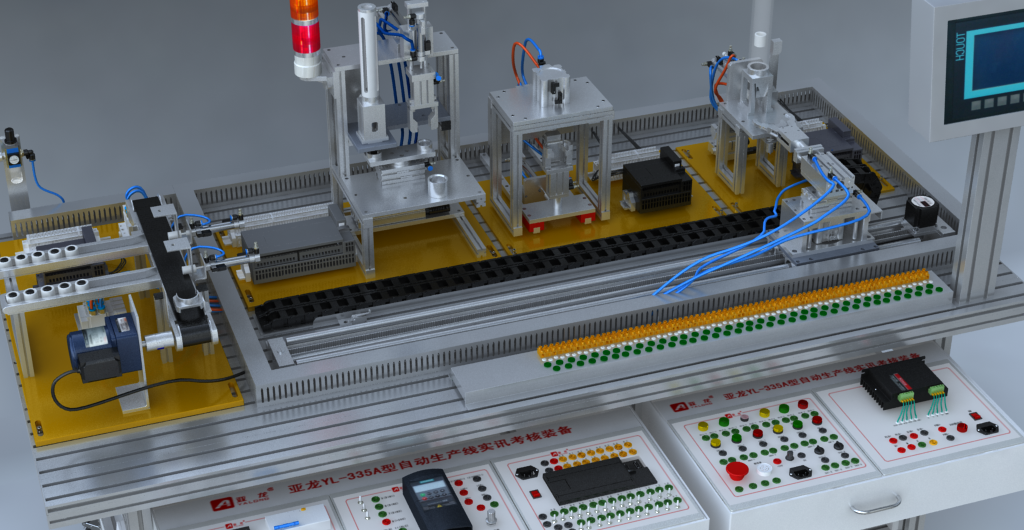

二、PLC控制系统干扰源的处理 （1）、首先说说电源干扰的处理。 我们知道电源引入的干扰是PLC控制系统的主要干扰源之一，其主要是通过供电线路的阻抗耦合产生的，各种大功率用电设备是其主要的干扰源。针对上述干扰源我们可以在PLC的交流电源输入端加接带屏蔽层的隔离变压器和低通滤波器。隔离变压器的作用是可以抑制从电源线窜入的外来干扰，提高抗高频共模干扰能力，其屏蔽层应该可靠接地。低通滤波器可以吸收掉电源中的大部分“毛刺”，可以抑制高频的差模电压。对于开关操作产生的浪涌电压可以采用RV压敏电阻器，其击穿电压略高于电源正常工作时的最高电压，平时相当于开路。遇到尖锋干扰脉冲时它被击穿，干扰电压被压敏电阻器钳位，这时压敏电阻器的端电压等于其击穿电压，尖锋干扰脉冲消失后压敏电阻器可恢复正常状态。 （2）、其它设备或空间强电场通过分布电容耦合窜入到控制系统干扰的处理。 对于PLC内部都采用了光电耦合器，实现了抗干扰作用。但在大的工业环境中一般有很强的电磁场和高电压、大电流的通断将会对PLC产生干扰。例如在配电所、发电厂、水电站等工业环境中，对于长线引入PLC的数字量信号，可以用小型继电器格力，光耦合器的发光二极管最小工作电流一般为3毫安，而小型继电器的线圈吸合电流一般为数十毫安，强电干扰信号通过电磁感应产生的能量一般不会使隔离用的继电器吸合。对于信号线引入的干扰我们可以在PLC与计算机之间的串行通信信息，可以考虑用光缆来传输和隔离，或采用带光耦合器的通信接口。 （3）、接地系统混乱时的干扰的处理 良好的接地是提高电子设备电磁兼容性的有效手段之一，实践证明PLC系统设备的抗干扰与系统的接地方式有很大关系，接地技术往往是抑制噪音干扰的重要手段。良好的接地可以在很大程度上抑制PLC系统内部噪音耦合，防止外部干扰的侵入，提高系统的抗干扰能力。设备的金属外壳等要安全接地；屏蔽用的导体必须良好接地。PLC与强电设备最好分别使用接地装置，接地线的截面积应大于2平方毫米，接地点与PLC的距离应该小于50米。  PLC控制的装配站
以上是我们在PLC工作现场常见的干扰源和处理方式，所以尽管PLC本身有很好的防干扰措施，但在复杂的工业现场仍然有一些意料不到的干扰产生，只有在平时工作中积累经验，才能在防范和解决PLC控制系统干扰问题上做到游刃有余，使PLC控制系统非常可靠。
|
