三个PLC控制系统典型应用实例，图文并茂

gk-auto · 发表于 2021-1-30 20:36:20

在PLC电动机控制系统中，主要用PLC控制方式取代电气部件之间复杂的连接关系。电动机控制系统中各主要控制部件和功能部件都直接连接到PLC相应的接口上，然后根据PLC内部程序的设定，即可实现相应的电路功能。

水塔给水PLC控制系统

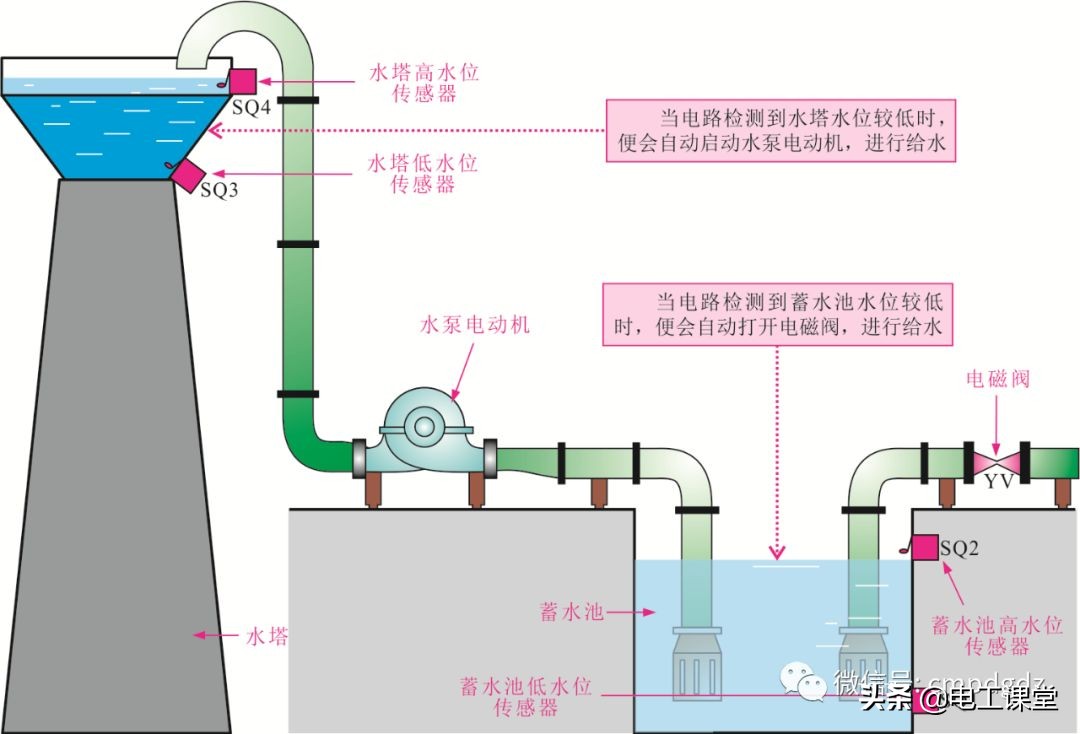

水塔水位自动控制电路的结构图

图片看不清的，可以点击图片进行放大，下同！

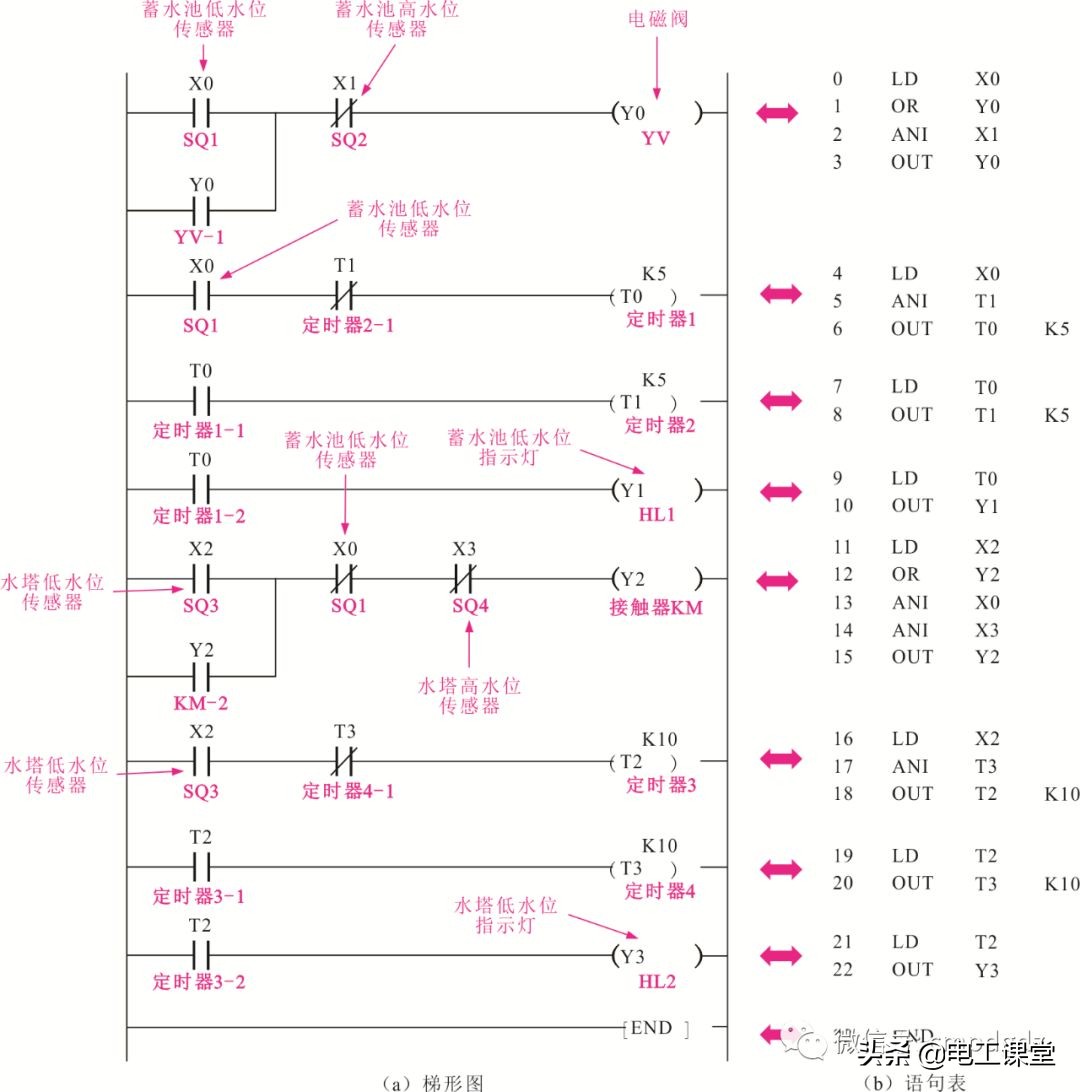

PLC梯形图和语句表

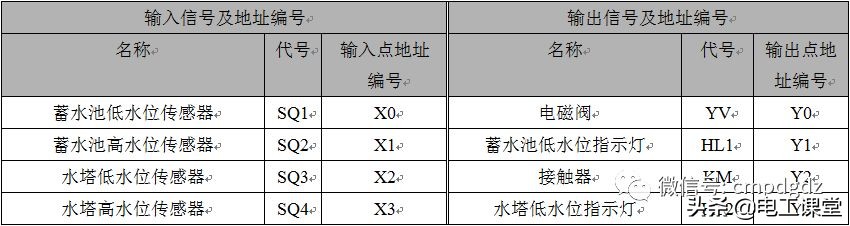

PLC梯形图的I/O地址分配

三菱FX2N系列PLC

1.水塔水位过低的控制过程

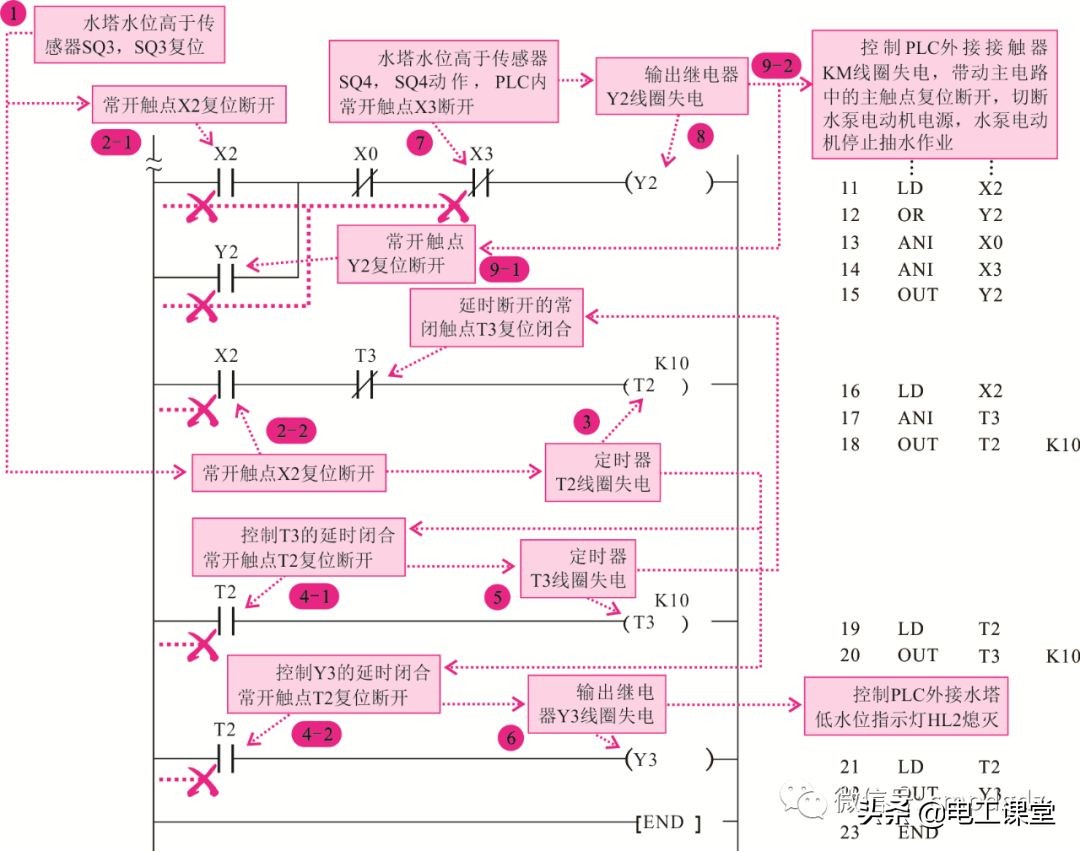

2.水塔水位高于水塔高水位时的控制过程

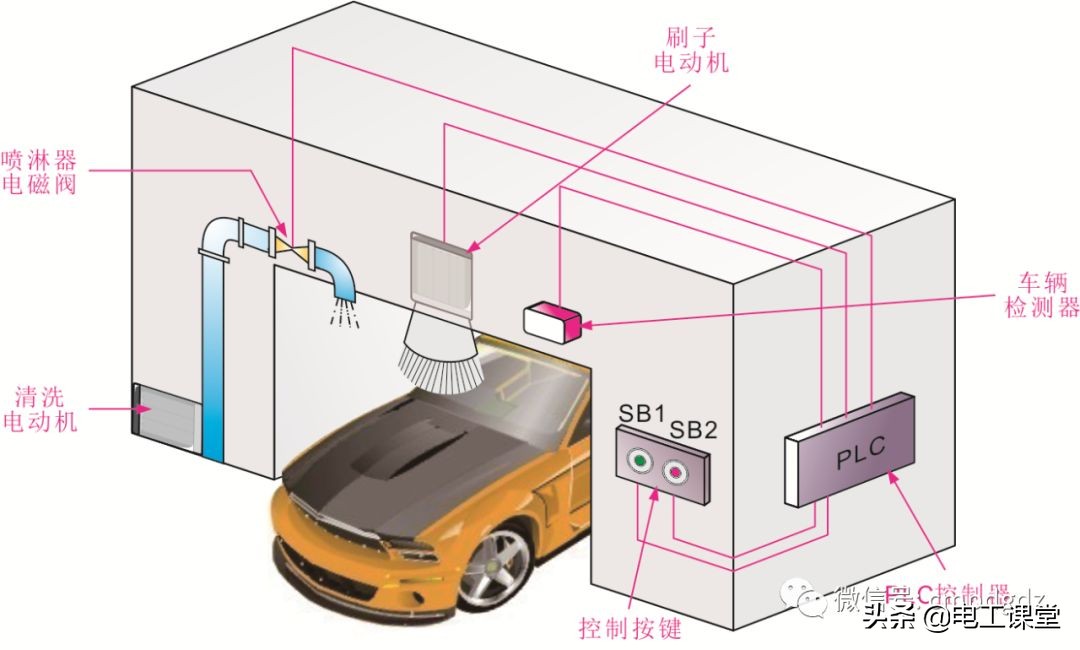

汽车自动清洗PLC控制系统

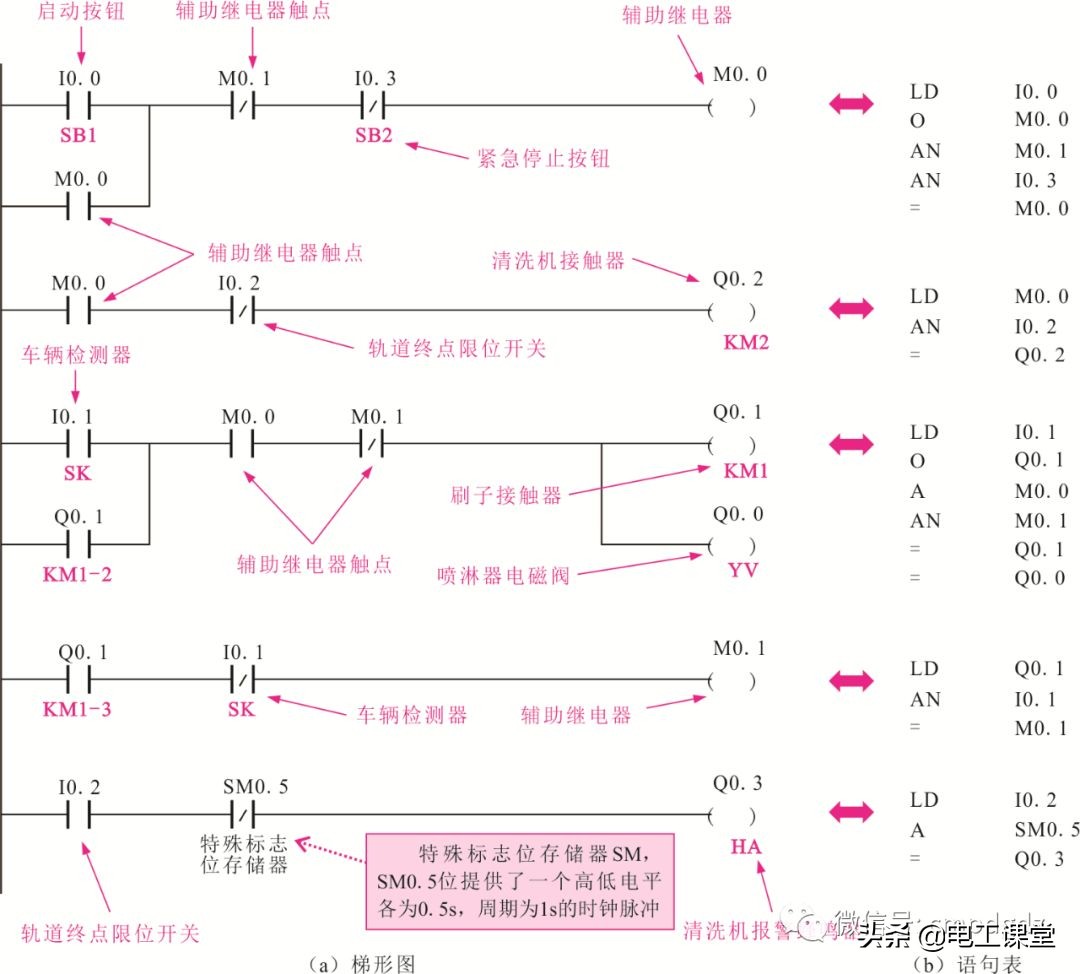

PLC梯形图和语句表

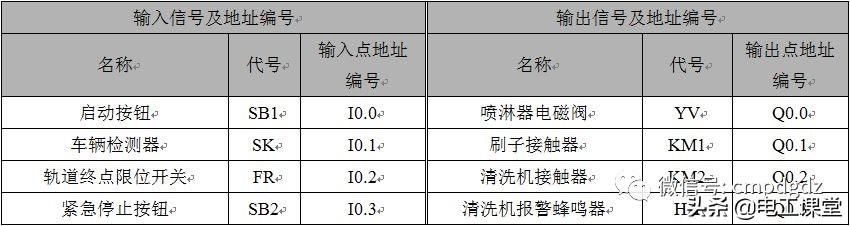

PLC梯形图I/O地址分配表

西门子S7-200系列

1.车辆清洗的控制过程

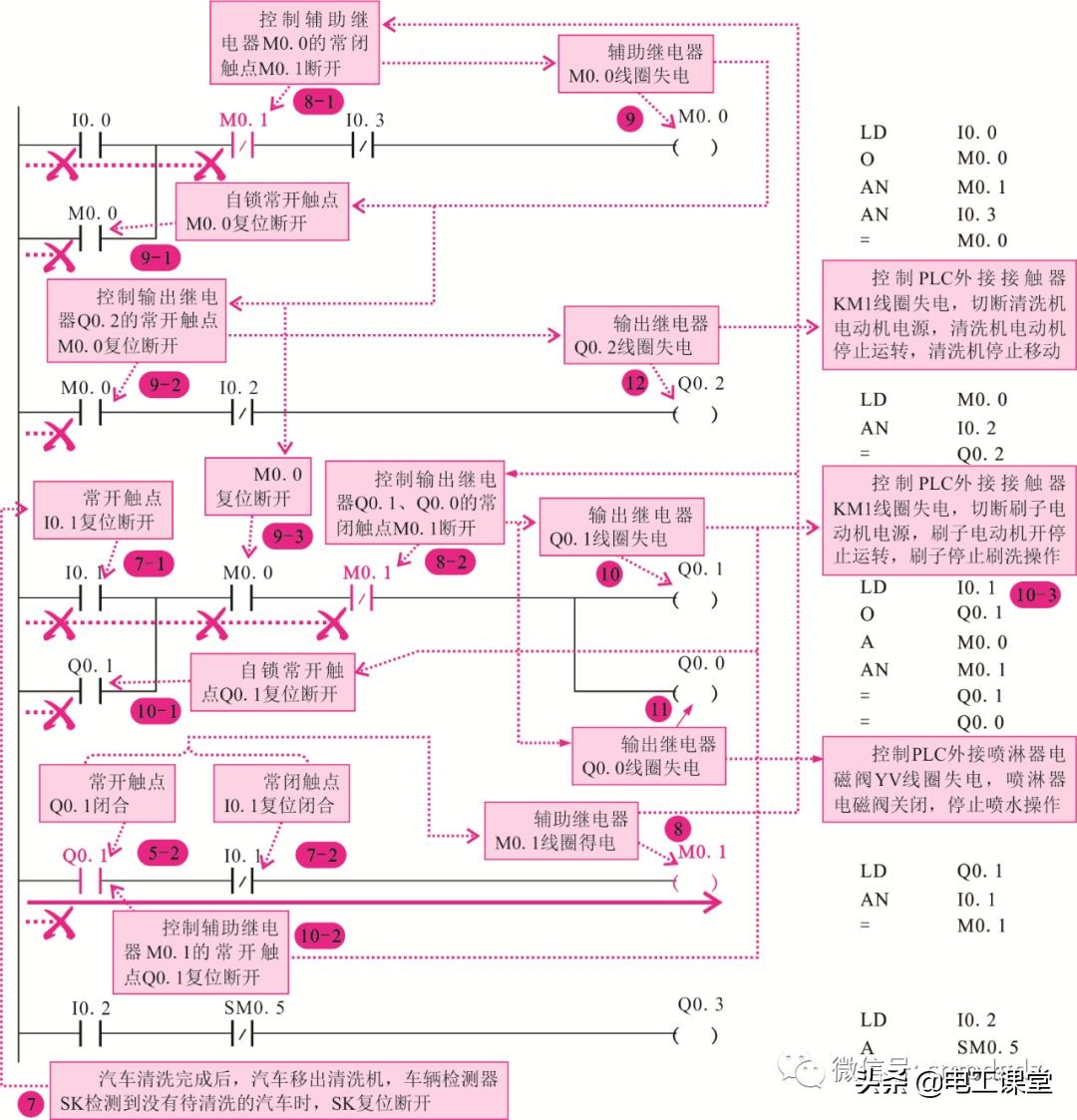

2.车辆清洗完成的控制过程

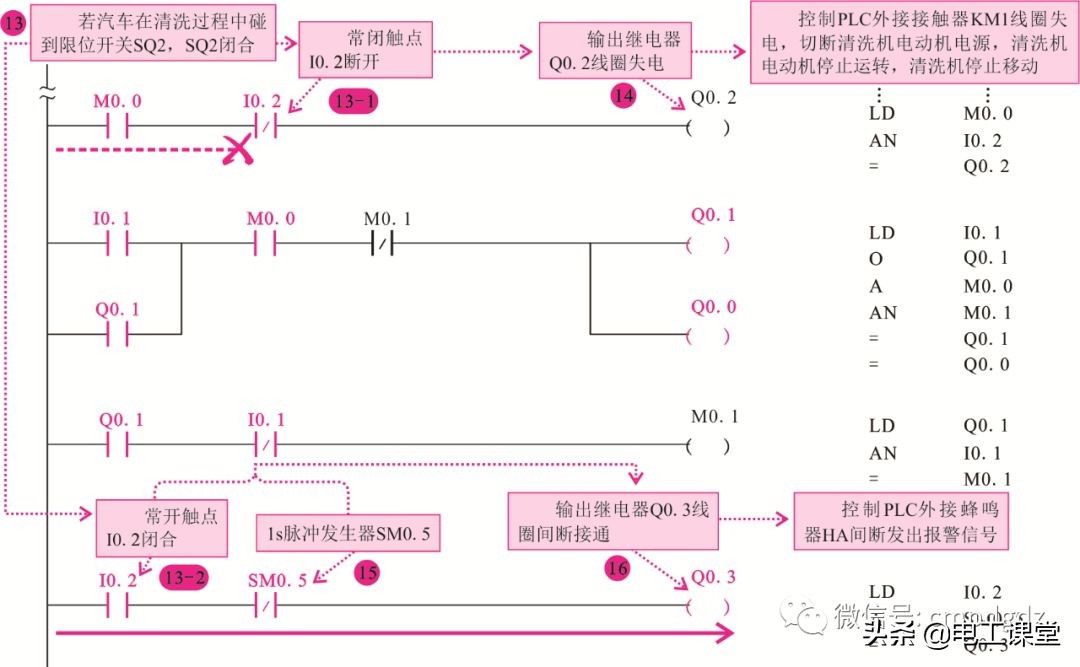

3.车辆清洗过程中的报警控制

工控机床PLC控制系统

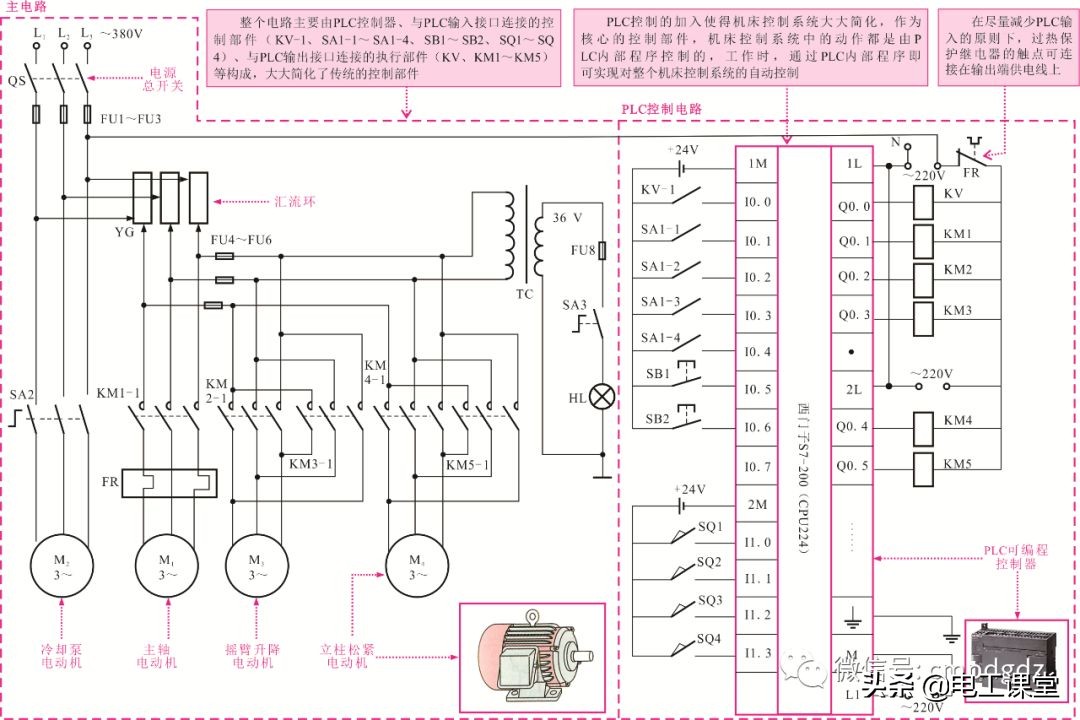

由PLC控制摇臂钻床的控制系统

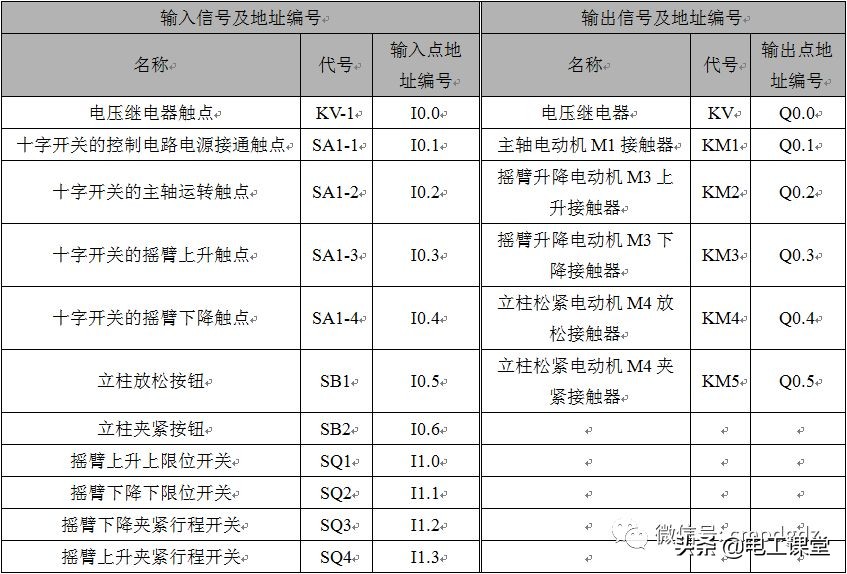

西门子S7-200型（CPU224）PLC的I/O分配表

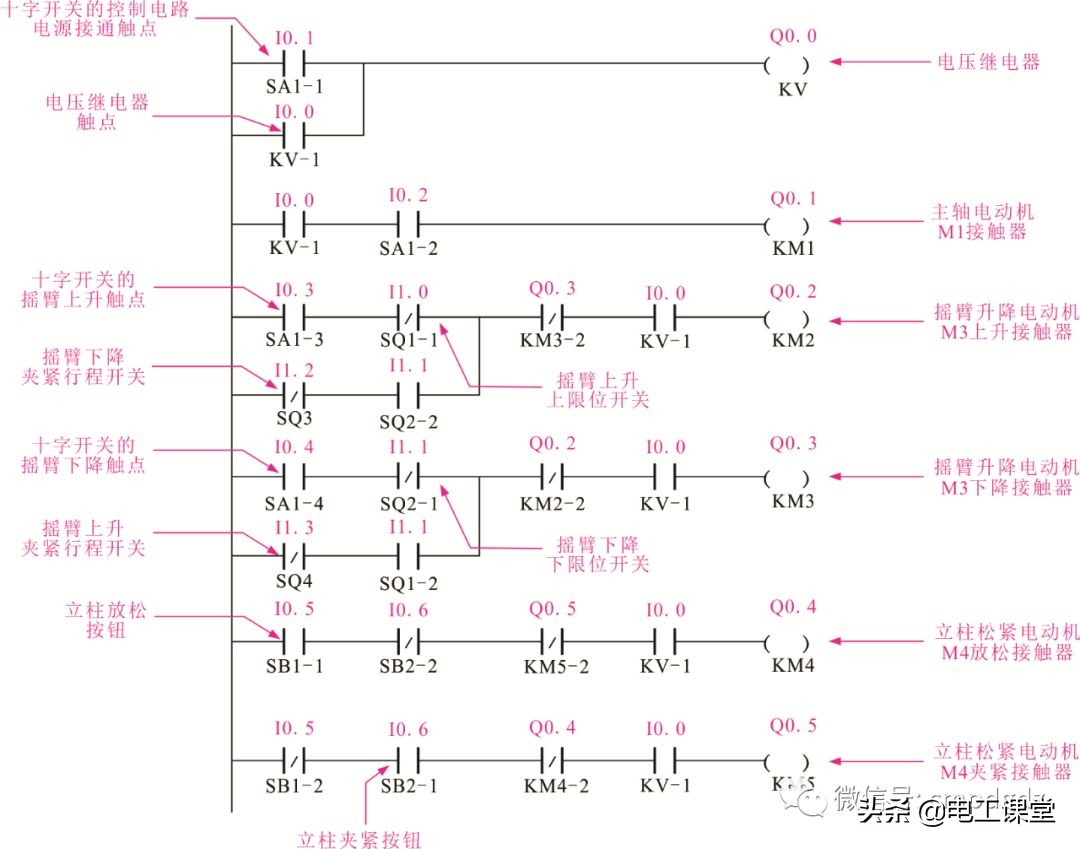

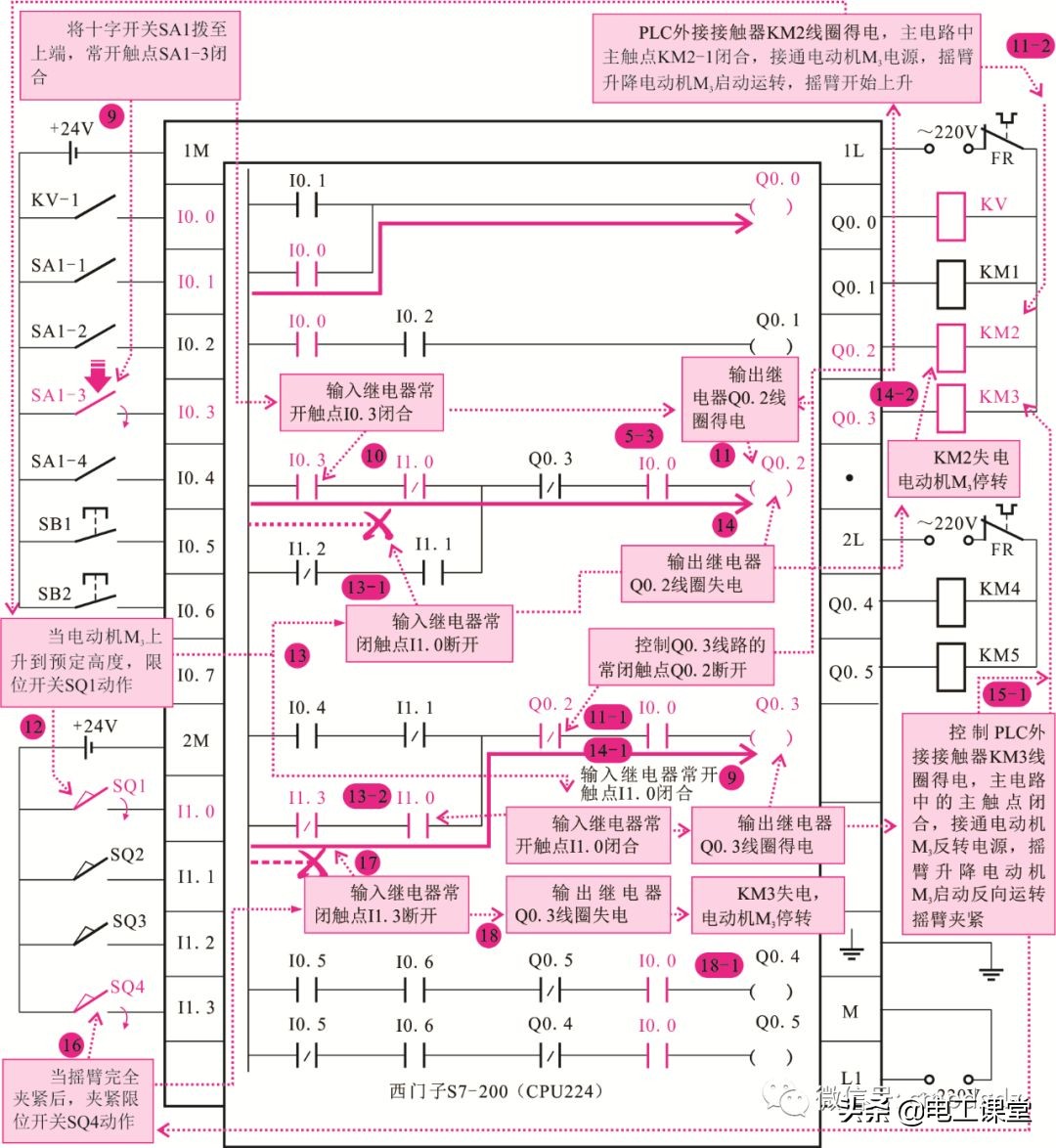

PLC梯形图

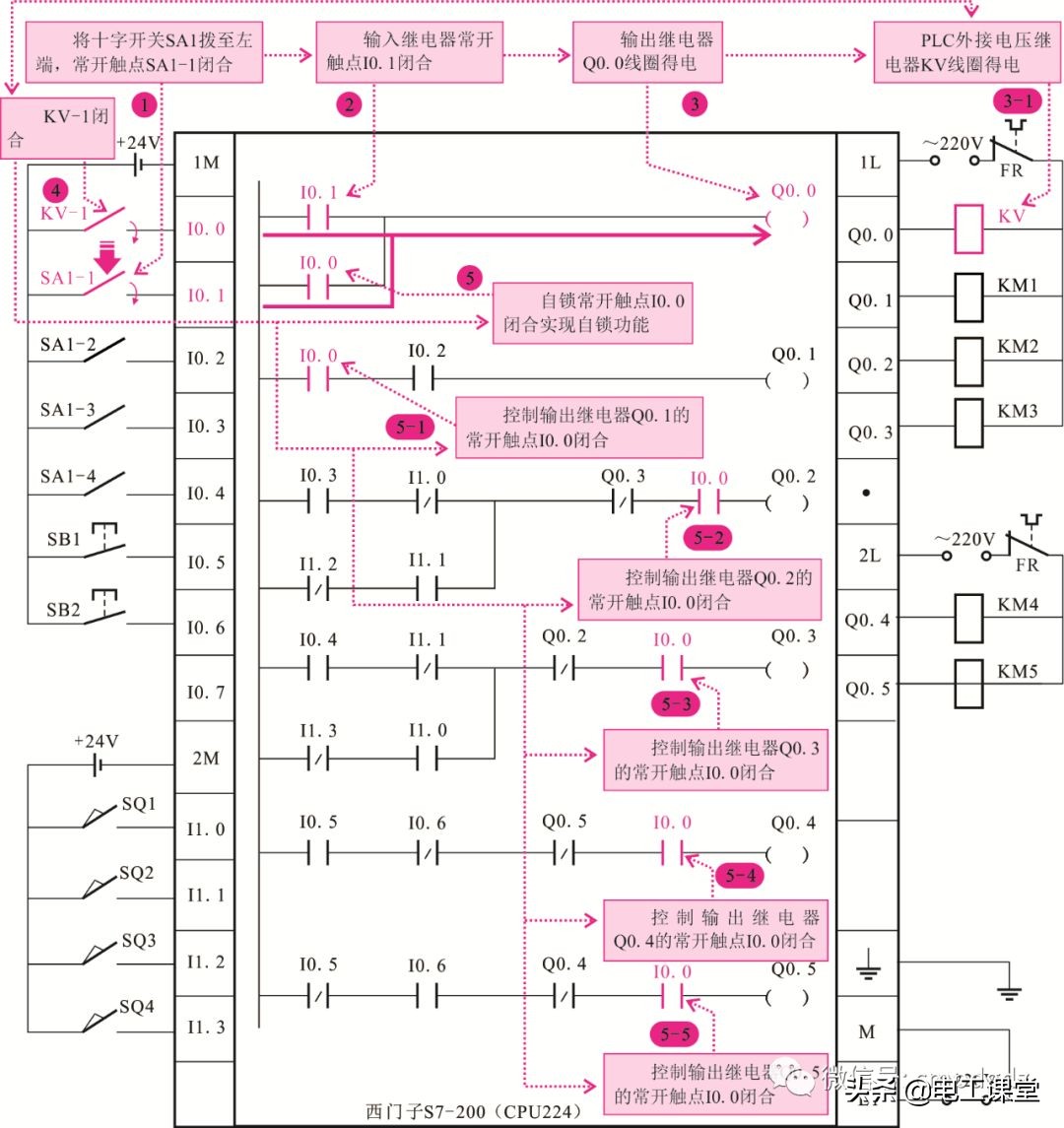

1.主轴电动机M1的PLC控制过程

2.升降电动机M3的控制过程

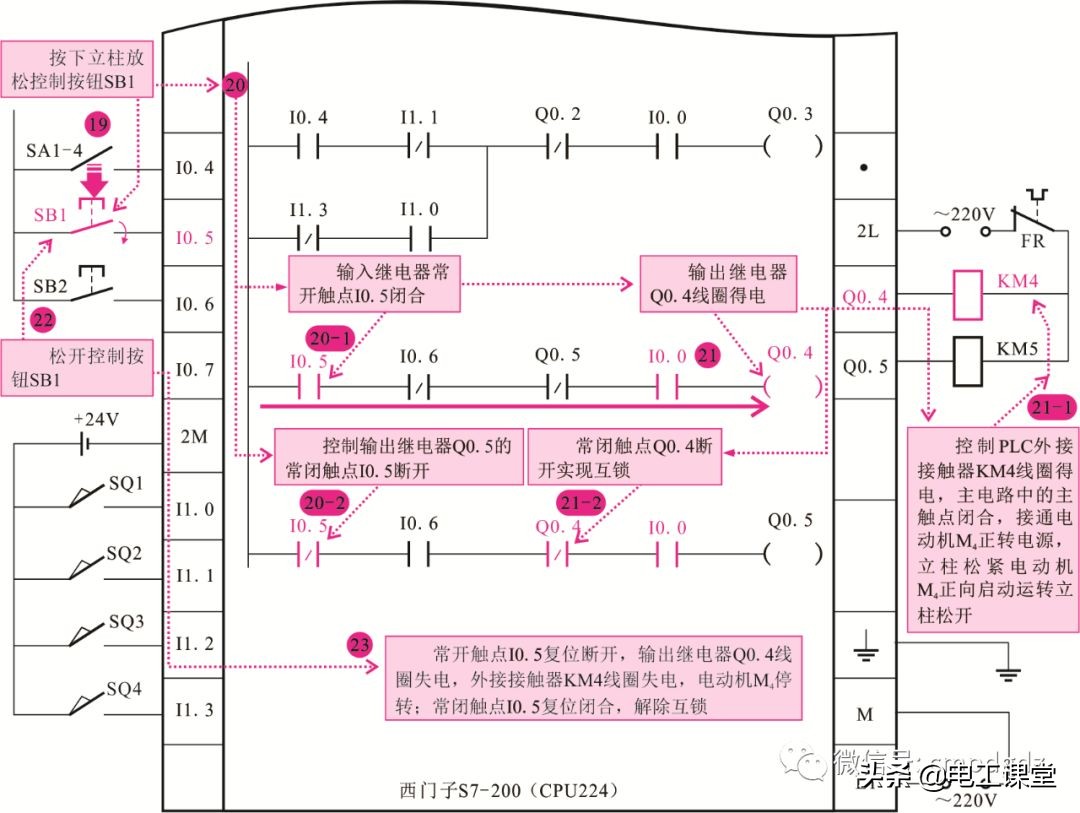

3.立柱松紧电动机M4的PLC控制过程
