PLC产生脉冲信号的两种方法

gk-auto

脉冲信号在PLC编程中会经常用到，比如：通信过程中的心跳脉冲、蜂鸣器/指示灯的报警脉冲等等。这些脉冲信号可以来自硬件(组态)，也可以来自软件(编程)。今天这篇文章，给大家介绍下两种产生脉冲信号的方法，包括：

• CPU的时钟脉冲；
• 扩展函数LGF_Frequency；


1、CPU的时钟脉冲

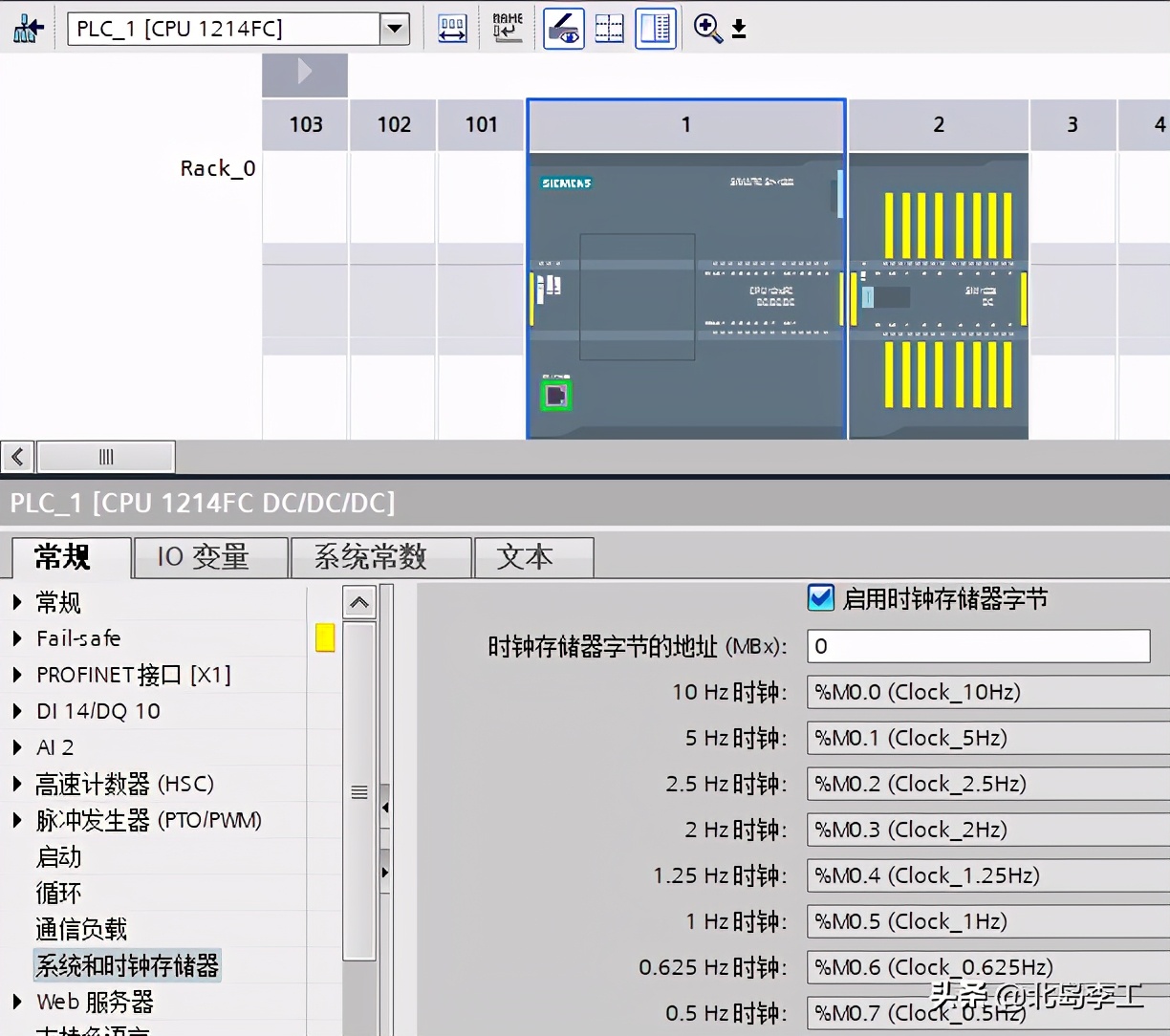

CPU的时钟脉冲可以产生8个不同频率的脉冲信号(占空比1:1)。在CPU的硬件组态中找到【系统和时钟存储器】，勾选【启用时钟存储器字节】，在时钟存储器字节的地址中输入位存储器的地址(默认为MB0)，那么CPU的硬件(严格来说是操作系统)会将相应频率的脉冲写入到该位存储器字节的相应位。比如下面这张图：M0.1是5Hz的时钟脉冲，M0.5是1Hz的时钟脉冲。

这种配置脉冲信号的方法很简单，不过其缺点在于会降低程序的通用性。比如：有的人使用MB0作为时钟存储器字节，有的人使用MB10或者其它的位存储区作为时钟存储器字节，这在不同的项目程序移植时会造成一些困难。为了提高程序的通用性，可以使用通用扩展函数库中的LGF_Frequency函数。

2、LGF_Frequency

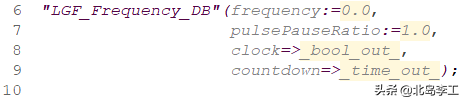

扩展函数LGF_Frequency可以产生指定频率及占空比的脉冲信号，在全局库【信号发生器】中可以找到该函数，其初始添加状态如下图所示：

函数LGF_Frequency有两个输入参数和两个输出参数：

输入参数包括：

• frequency：实数，发生器的输出频率，单位Hz；脉冲的周期为频率的倒数，假设频率设置为0.5，则该脉冲的周期为2s；
• PulsePauseRatio：实数，输出脉冲的占空比，即高电平持续时间与低电平持续时间的比值；假设占空比为3.0，则高电平持续时间/低电平持续时间=3/1；


输出参数包括：

• clock：布尔型，脉冲输出地址；
• countdown：TIME型，当前状态的剩余时间；


使用LGF_Frequency函数可以产生与硬件无关的脉冲信号。比如，

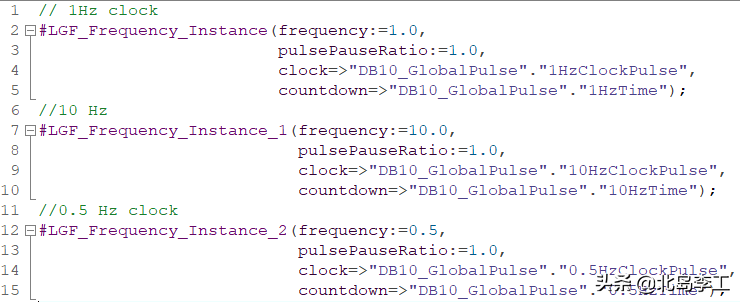

下面的代码(FB2_ClockTest)分别产生一个1Hz、10Hz、0.5Hz且占空比为1:1的脉冲信号。

这些信号存放在全局数据块DB10_GlobalPulse的变量中：

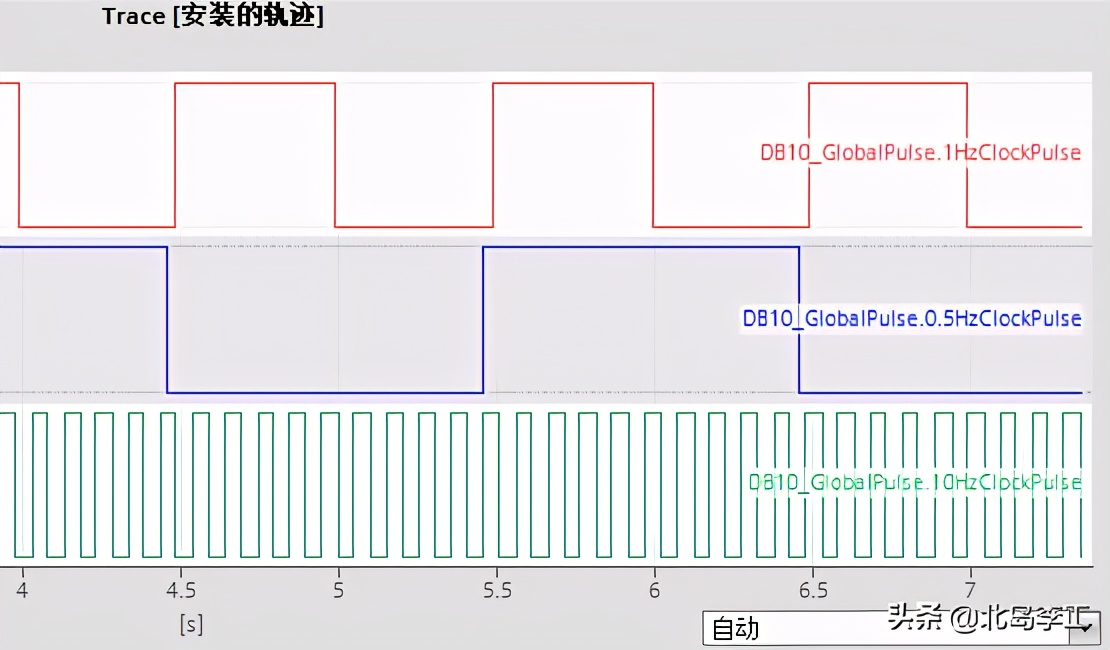

执行该函数块的Trace数据如下图所示：

这种通过函数块和数据块实现的脉冲信号提高了程序的可读性，并且能产生任意需要的周期及占空比的脉冲信号，缺点是需要手动编程，相比CPU的脉冲信号复杂一点；

说明：其实之前介绍过LGF_Frequency及通用函数库，可以看看文章：博途扩展函数库LGF系列教程(1)-LGF_Frequency

来源：北岛李工（头条）

原链：https://www.toutiao.com/a6906478866219500043/
