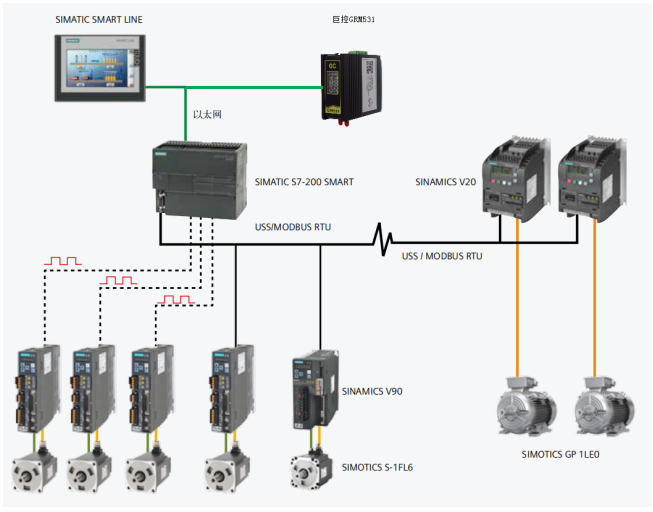

概述：SIMATIC S7-200 SMART 是西门子公司经过大量市场调研，为中国客户量身定制的一款高性价比小型 PLC 产品。结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品，以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值西门子控制器家族产品  西门子S7-200SMART系统图

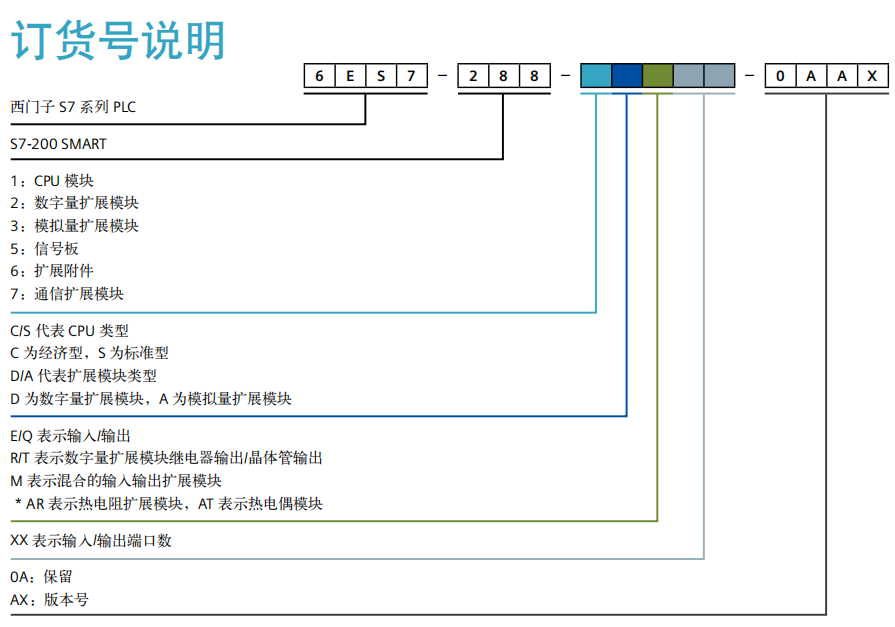

一.西门子S7-200 SMART型号与说明  西门子S7-200SMART订货号说明

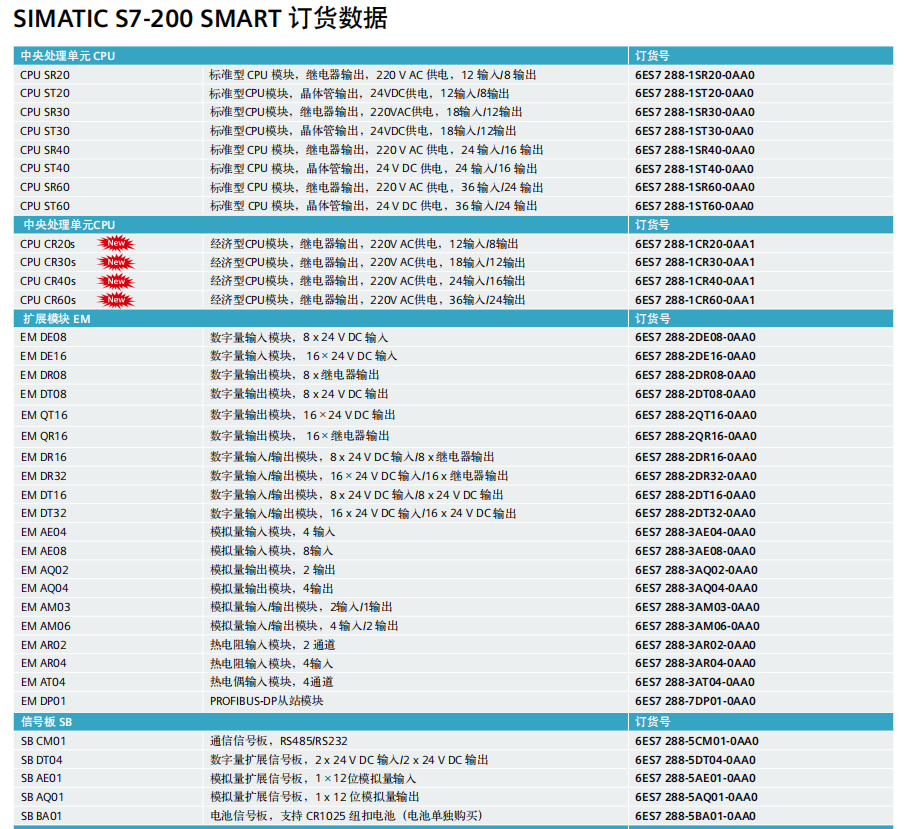

 西门子S7-200SMART完整订货号已经型号
二.西门子S7-200 SMART功能 S7-200 SMART分为2中，SR/ST常用型，，CR经济型。 1.SR/ST通用型：  西门子S7-200SMART通用型实物图

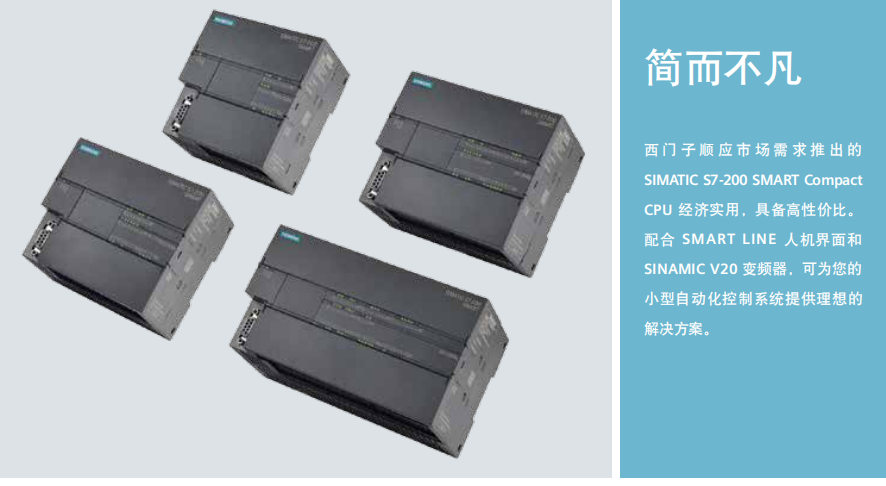

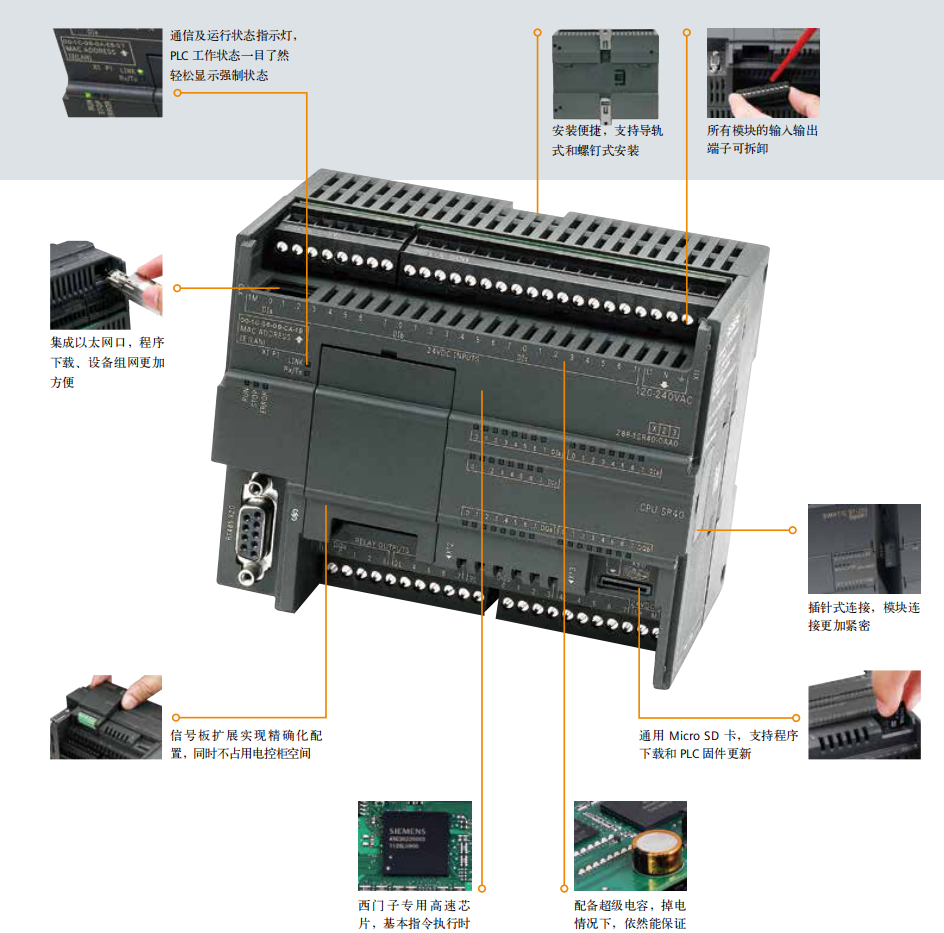

S7-200 SMART SR/ST CPU 模块本体集成 1 个以太网接口和 1 个 RS485 接口，通过扩展 CM01 信号板或者 EM DP01 模块，其通信端口数量最多可增至 4 个，可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求，全新的 S7-200 SMART CPU 模块，可全方位满足不同行业、不同客户、不同设备的各种需求。 SR/ST 标准型CPU 可扩展 6 个扩展模块和 1 个信号板，适用于 I/O 点数较多，逻辑控制较为复杂的应用。 • SR/ST CPU 模块具备 20I/O、30I/O、40I/O、 60I/O 四种配置 • 集成高速处理器芯片，位指令执行时间可达 0.15μs • 通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能 • SR/ST CPU 模块本体集成以太网接口和 RS485 串口，支持以太网接口下载程序 • 支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等 • 本体最多集成 3 路 100KHz 高速脉冲输出 • 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置 2. 经济型 S7-200 SMART Compact CPU：  西门子S7-200SMART经济款实物图
•经济型 CPU 模块具有 20 I/O,30 I/O,40 I/O,60 I/O 四种配置 •高速处理器芯片，位指令执行时间可达 0.15μs •支持高速计数功能，可实现单相 4 路 100KHz 或 2 路 A/B 相 •50KHz 输入 •集成断电数据保持功能，无需专用电池，只需简单设置，轻松 •实现断电数据永久保持 •本体集成一个 RS485 通信接口，可连接触摸屏或变频器 •串口隔离，支持 Modbus-RTU、USS、自由口通信 •CPU 模块的输入输出端子可拆卸，支持导轨或螺钉安装 •220V AC 供电，继电器输出，支持 24V 源型或漏型输入 •使用 STEP7 Micro/WIN SMART 编程软件，界面更友好，操作更简单，全面支持 Windows 10 操作系统 三. 西门子S7-200 SMART的应用 S7-200 SMART应用遍及各行各业，涵盖各种机器设备应用，无缝贴合机器设备制造商的各种需求 。

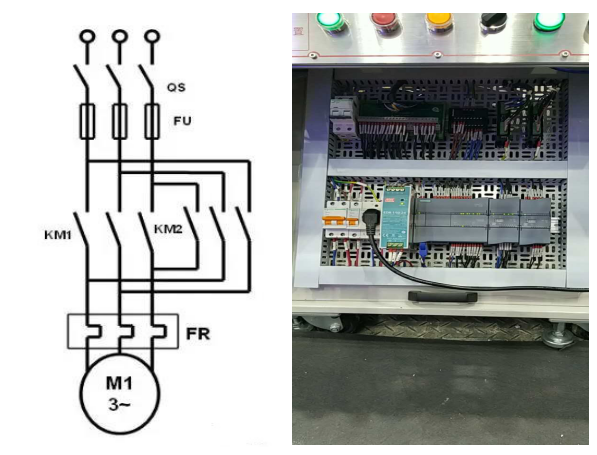

四. 西门子S7-200 SMART在STEP 7-Micro/WIN SMART编程软件中的电机正反转应用  主电路接线图与实物图

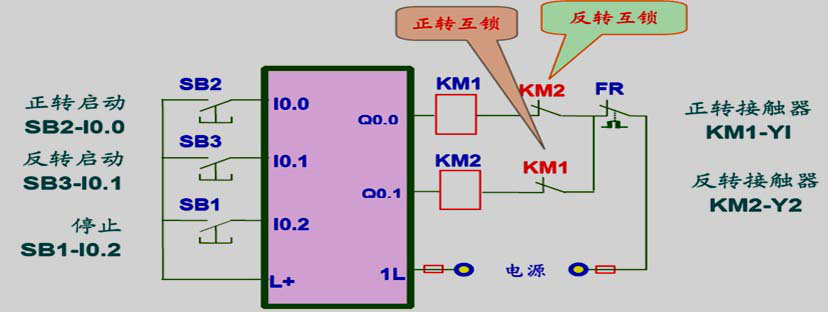

2：西门子S7-200 SMART的PLC接线图  西门子S7-200 SMART的PLC接线图

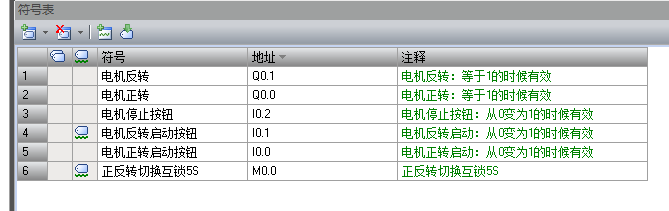

3：STEP 7-Micro/WIN SMART编程软件的符号表  TEP 7-Micro/WIN SMART编程软件的符号表

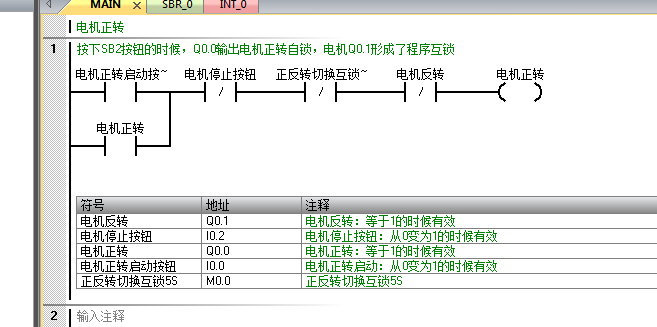

4：如下图按下SB2的时候I0.0接通，Q0.0输出电机正转自锁，Q0.1电机反转形成了互锁，m0.0是自锁停止后5S才能启动。  电机正转编程梯形图

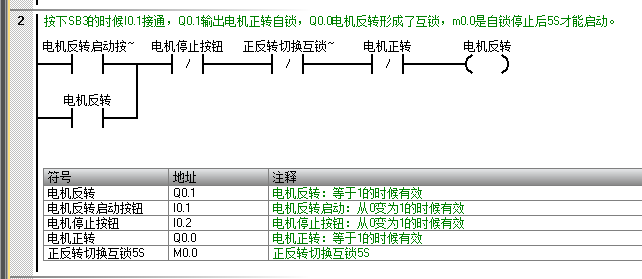

5：如下图按下SB3的时候I0.1接通，Q0.1输出电机正转自锁，Q0.0电机反转形成了互锁，m0.0是自锁停止后5S才能启动  电机反转编程梯形图

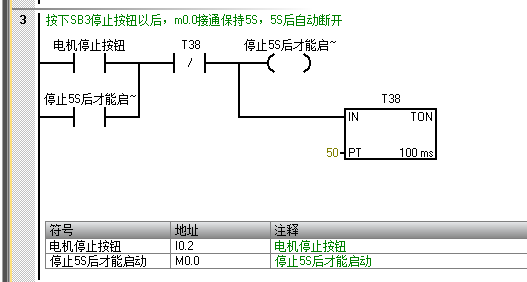

6：按下SB1按钮后，正反转会停止，停止过5S后，才能启动，防止电机正反转冲击。  启动延时5S图
五．总结 以上就是这个简单电机正反转实例的全部编程，以及西门子S7-200 SMART详细介绍与分析。正所谓万丈高楼平地起，将题意一点点拆分，一点点的把所需的功能写入。 感谢工控行业朋友的支持，麻烦各位点点关注与评论。下一篇将会跟大家分享一个无线远程配置。一个西门子S7-200smart与一个GRM531模块，通过无线轻松实现西门子S7-200的PLC与上位机组态软件通信。
