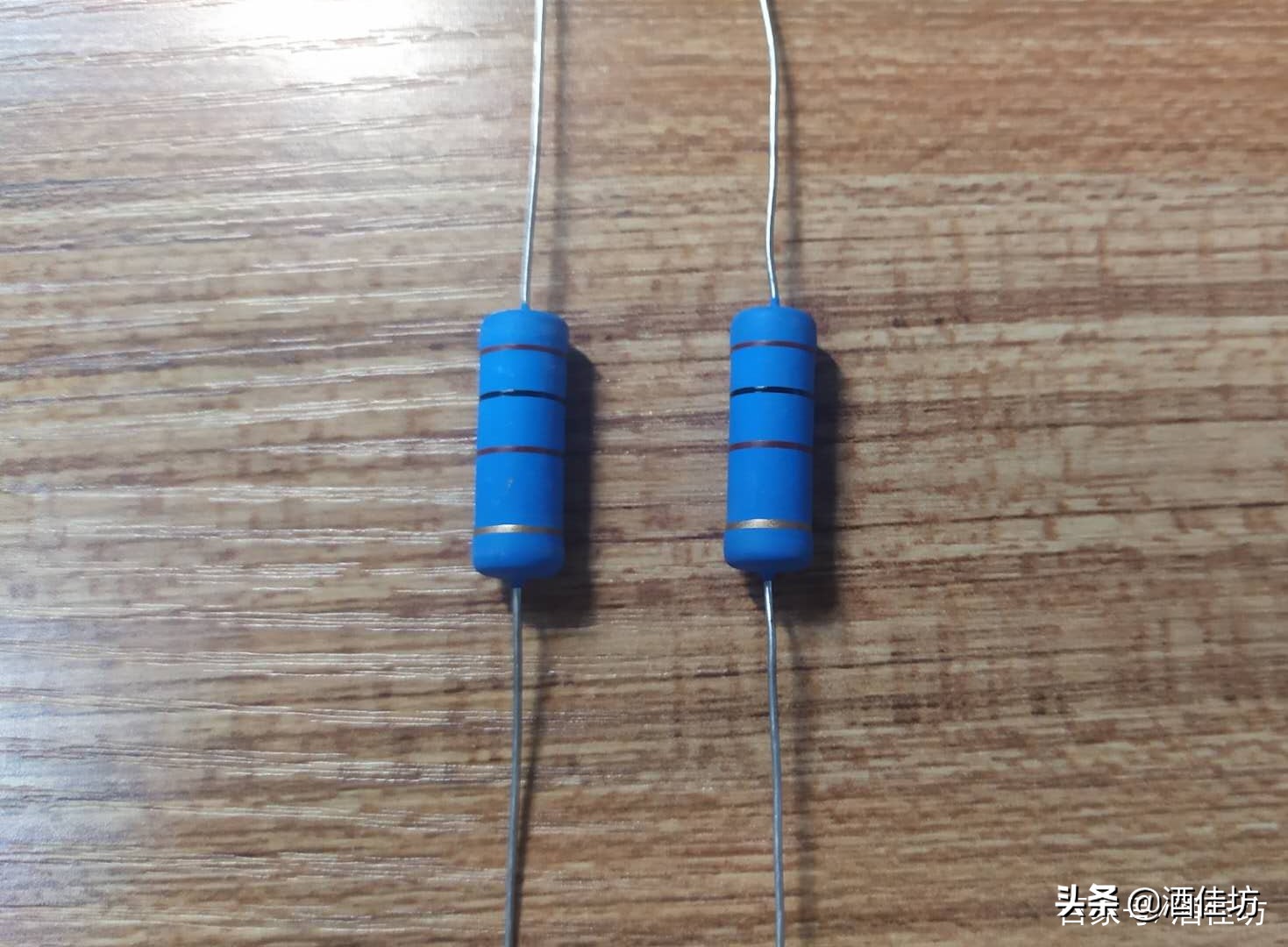

大家对变频器上的电子元件了解吗？那么小创就说一说怎么辨别变频器电路板上的电子元件吧。 当你在变频器行业工作时，你却不认识变频器上的电子元件，那么当变频器出现一个小小问题时，你还要询问技术人员，这样不仅让技术人员对你产生不好的印象：“这么小的问题还要麻烦我，真的是朽木不可雕也”。而且当你询问技术人员，也要花费一些时间，客户不能立刻得到自己想要的答案，也会产生不好的印象，甚至会你的公司印象分降低：“这么小的一个问题还要这么长时间”。这样的话以后你可能失去一位事业上的伙伴，更有可能失去一位朋友。 那么小创就带你如何辨别变频器上的电子元件。一起加油吧！ 变频器的电路板主要包括操作板、电源板、驱动板、控制板。 电路板上字母“R”表示电阻，单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。 电阻按照不同的特性分类 1、按材料分：碳膜电阻、水泥电阻、金属膜电阻和绕线电阻等； 3、按功能分：负载电阻、采样电阻、分流电阻、保护电阻等； 4、按安装方式分：插件电阻、贴片电阻； 5、按敏感方式分：力敏电阻、气敏电阻、光敏电阻、压敏电阻等。  创拓电气—软起动、变频器

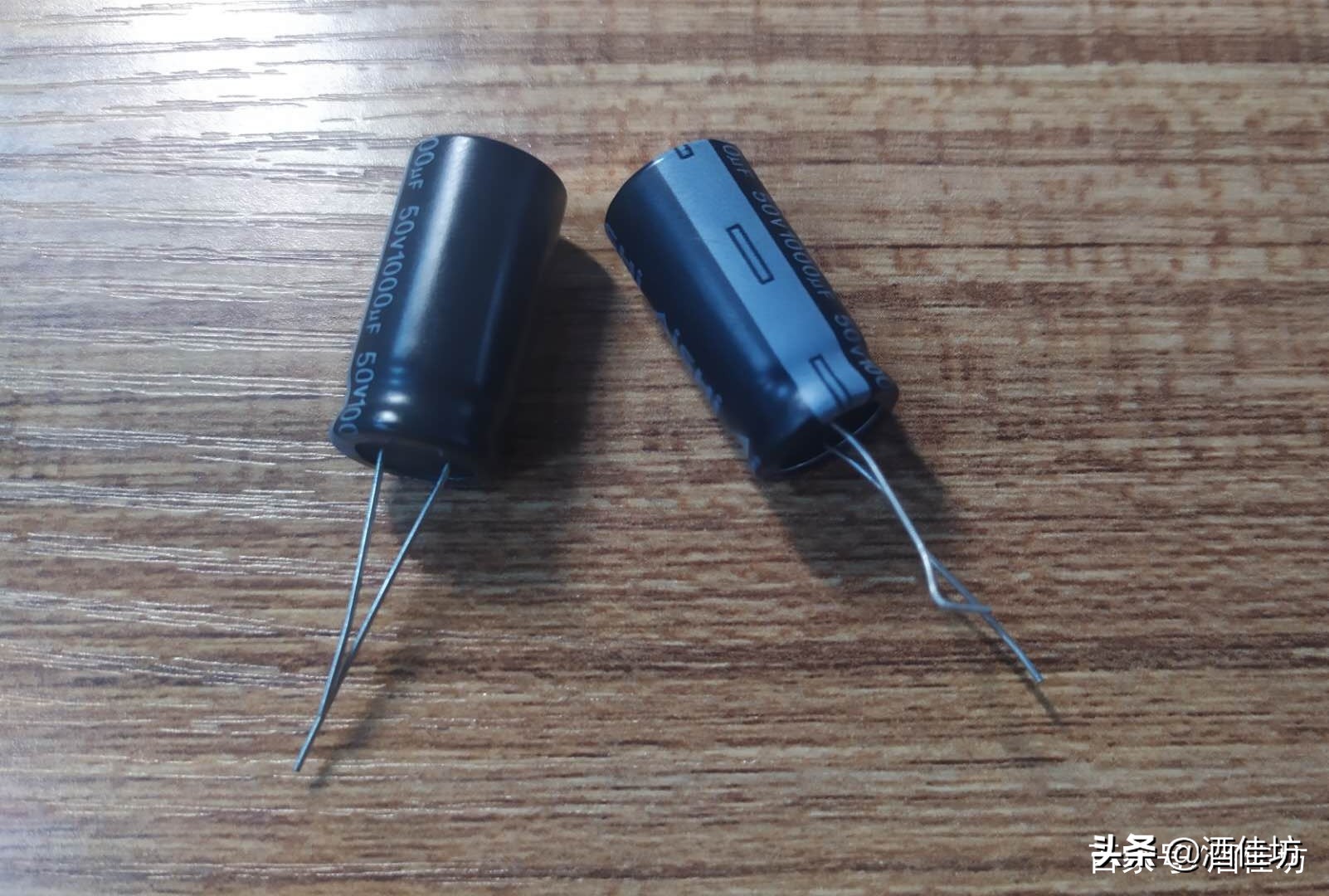

电容是一种容纳电荷的器件，广泛用于隔直通交、滤波、旁路、谐振等等。创拓电气的变频器电路板也有这些功能，肯定也有电容元件。 电路板上用字母“CD”表示电容，它的单位是：F（法拉）、pF（皮法）、μF（微法）、nF（纳法） 电容按照不同的特性分类 1、按照结构分三大类：固定电容器、可变电容器和微调电容器； 2、按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等； 3、按用途分有：高频旁路、低频旁路、滤波、调谐等等； 4、按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容、聚丙烯电容等等； 5、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器； 6、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。  创拓电气—软起动、变频器

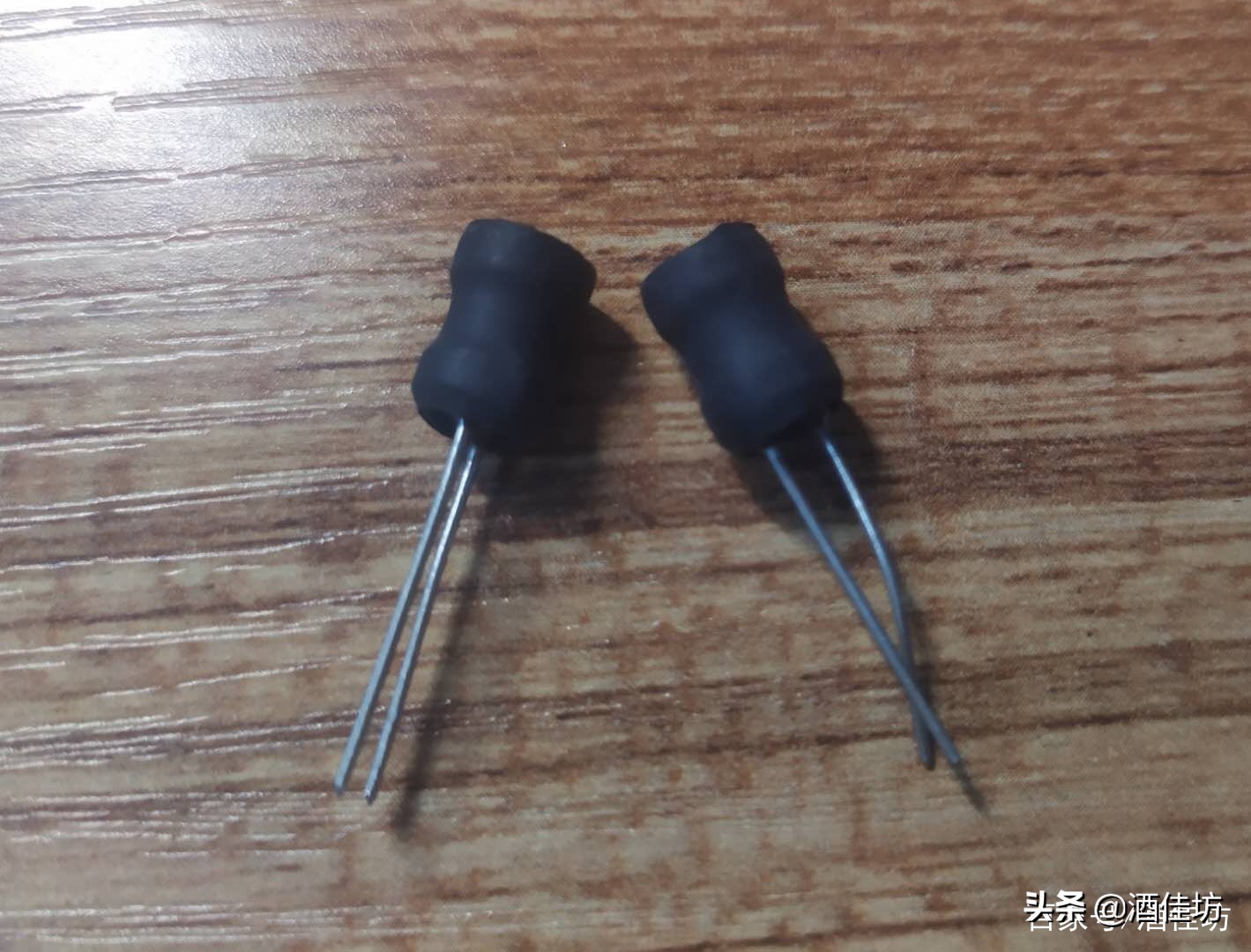

电感器（电感线圈）是用漆包线等绝缘线绕制而成的电磁感应元件。在电路板上用字母“L”表示电感器，它的单位是亨（H）、毫亨（mH）、微亨（μH）。 电感按照不同的特性分类 按结构不同分：线绕式电感器和非线绕式电感器； 按贴装不同分：贴片式电感器、插件式电感器； 按工作频率分：高频电感器、中频电感器和低频电感器； 按用途方式分：振荡电感器、校正电感器、阻流电感器、隔离电感器等等。  创拓电气—软起动、变频器

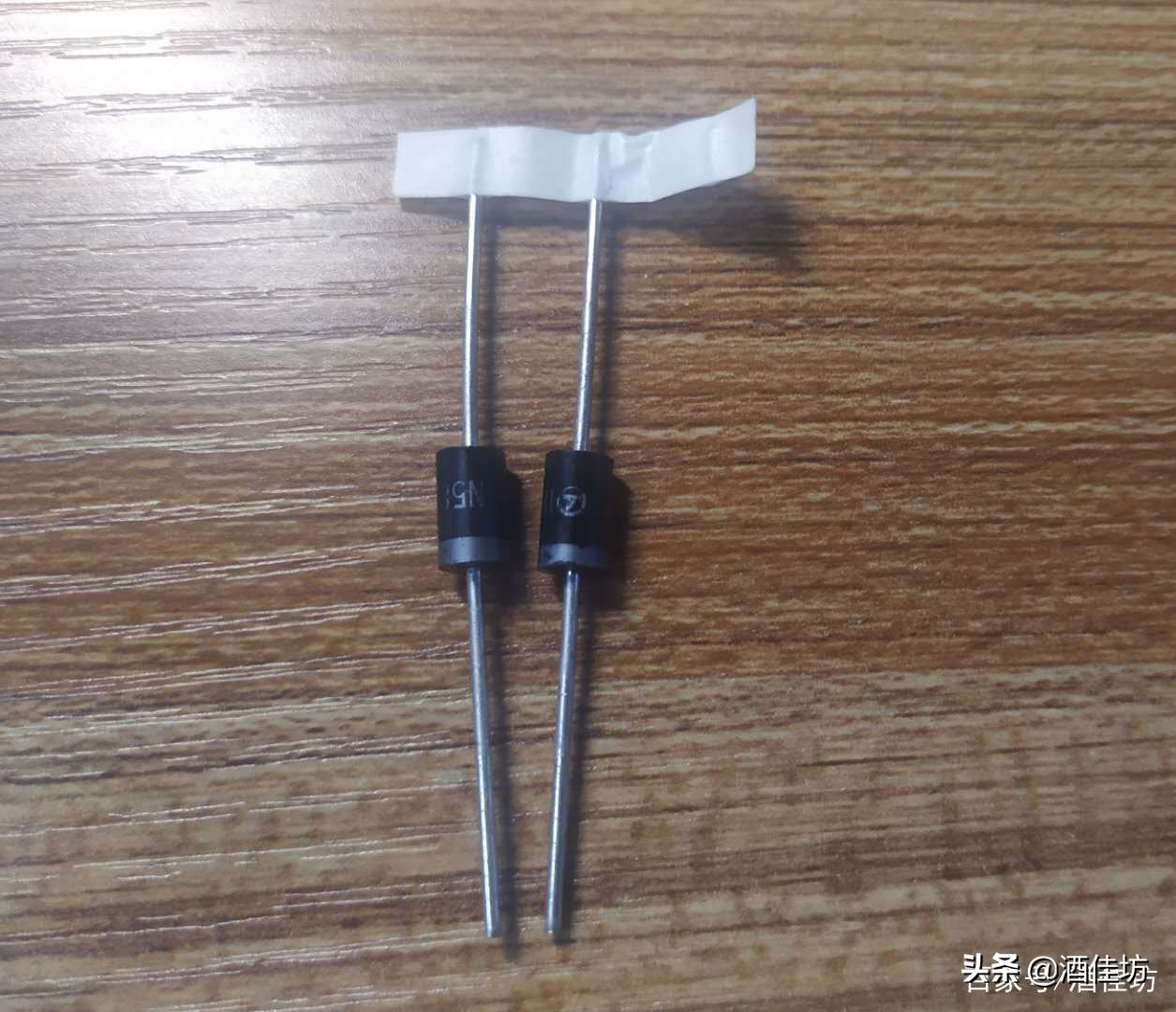

四、二极管 二极管是一种具有两个电极的装置，但是电流只能从一个方向流过，即导通，许多的使用是应用其整流的功能。 二极管按照不同的特性分类 按PN结构面的特点分：点接触型二极管、面接触型二极管、平面型二极管等等； 按用途分为：检波二极管、整流二极管、调制二极管、放大二极管等等。  创拓电气—软起动、变频器

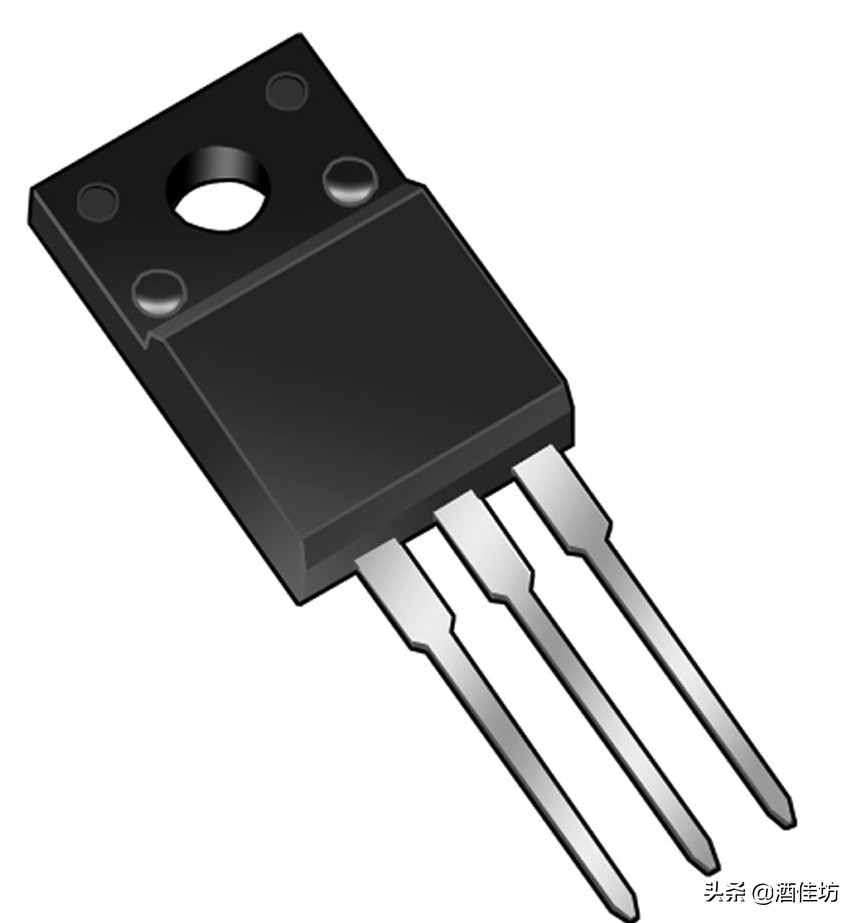

五、三极管 三极管全名为半导体三极管，也称晶体三极管等，是半导体基本元器件之一，具有电流放大作用，是电子电路的重要元件。 三极管按照不同的特性分类 1、按材质不同分为：硅管、锗管； 2、按结构不同分为：NPN 、 PNP； 3、按功能不同分为：开关管、功率管、达林顿管、光敏管等； 4、按功率不同分为：小功率管、中功率管、大功率管； 5、按工作频率不同分为：低频管、高频管、超频管； 6、按结构工艺不同分为：合金管、平面管； 7、按安装方式不同分为：插件三极管、贴片三极管。  创拓电气—软起动、变频器

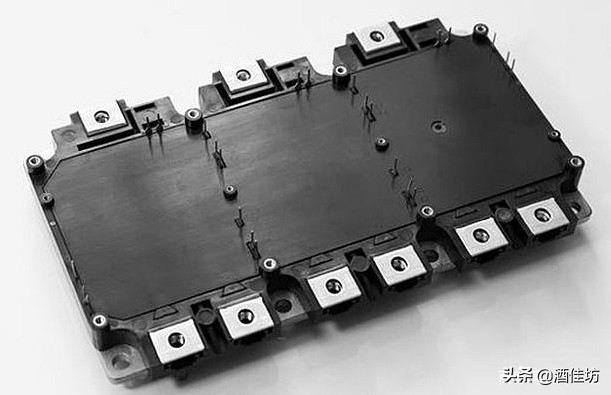

六、IGBT IGBT（Insulated Gate Bipolar Transistor），绝缘栅双极型晶体管，是由双极型三极管、绝缘栅型场效应管组成的复合全控型电压驱动式功率半导体器件。 它的静态特性有伏安特性、转移特性两种特性； 它的动态特性又称作开关特性。它分为两大部分：一是开关速度，指开关过程中各部分的时间，二是开关过程的损耗。  创拓电气—软起动、变频器
七、光耦 光耦也名光电隔离器、光电耦合器。它是用光作为媒介，来传输电信号的，发光器与受光器通常封装在同一管壳内。 光接收单元接收到发光器发出的光线之后，就从输出端输出光电流，从而实现了“电—光—电”转换。 光耦按照不同的特性分类 1、按光路径分为：外光路光电耦合器、内光路光电耦合器； 2、按输出形式分为：光敏器件输出型、逻辑门电路输出型、功率输出型等等； 3、按封装可分为：同轴型、扁平封装型、贴片封装型等等； 4、按速度可分为：低速光电耦合器、高速光电耦合器。  创拓电气—软起动、变频器
说了这么多，大家应该对变频器电路板上的电子元件有了初步的认识，等下次出现问题就不至于让顾客等那么长的时间，也会给顾客留下好的印象！ 今天就给大家分享到这里，后期继续！
|
