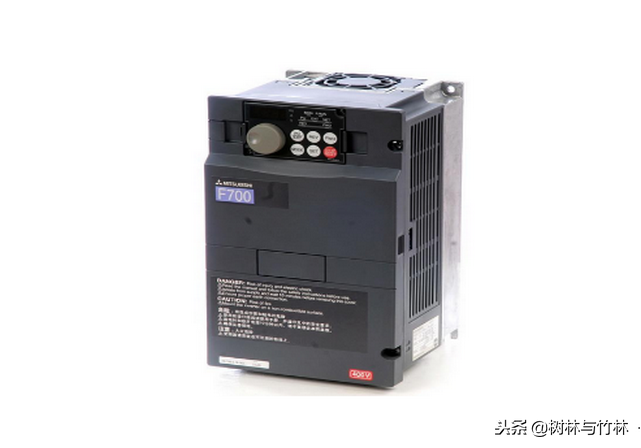

变频器现已广泛应用于自动化控制系统中，其类型为两大类，即交-直-交和交-交。交-直-交变频器有中间环节，而交-交变频器无中间环节。每个类型的主电路结构不同又分为多种。 一，交-直-交变频器 直流母线电压是三相交流电经整流装置而来，有可调和不可调。 可调的如用晶闸管整流装置通过相位控制或脉宽调制来改变直流母线电压，或用不可控的二极管整流装置与直流斩波结合改变直流母线电压。 不可调是用不可控的二极管整流装置，直流母线电压固定不变。 2，按工作方式分，逆变的功率开关元件120º导通型、180 º导通型。 逆变的功率开关元件120º导通型对于星形负载每相有断电间隔，会引起过变频器电压。电压型变频器常采用180 º导通型工作方式。 电压型是在变频器的整流装置与逆变之间使用电容的，经电容后电路呈低阻抗，电压接近矩形波，是恒压源。 电流型是在变频器的整流装置与逆变之间串联电感，电路电路呈高阻抗，相当于恒流源 4，按换流电路分串联电感式、串联二极管式，带辅助的功率开关元件式。 换流电路串联电感式是在每相桥臂中串联电感与其他元器件组成换流电路。电路结构简单，适用于15KVA及频率不高的场合。 带辅助的功率开关元件换流电路是在主功率开关元件并接辅助的功率开关元件及电容、电感组成换流电路，电路结构复杂，损耗小，换流效率高，适用于高频场合。 串联二极管式换流电路在每一个功率开关元件串联一个二极管与电机漏感组成换流电路。电路结构简单，是变频器广泛采用的一种。
二，交-交变频器 1，按相数分单相、三相。 2，按有无环流分有环流、无环流。 3，按调制方式分正弦波、方波、梯形波。 方波调制方式用于工频二分之一调速系统，因方波调制，其高次谐波较多，使电机运行时损耗、噪声较大，不适用交流异步电机。常用于无换向器电机调速及同步串级调速系统中， 正弦波调制方式分有环流、无环流。 无环流是带负载电流的一组整流器工作，另一组整流器处于阻断状态。 有环流是两组同时工作。比无环流的高次谐波减少了许多。但是输入无功功率较大，适用于输出负载电流较大，允许有环流的场合。 按连接方式分反并联、交叉、开口三角形、环形。 4，按连接方式分反并联、交叉、开口三角形、环形。 综上所述，交-交变频器与交-直-交变频器相比，节省整流、换流环节，在低频时波形较好，电机的谐波损耗及转矩脉动大幅降低，但是其最高频率受到电源频率限制，一般在工频二分之一运行，主电路主所用元器件较多，在低频时功率因数很低。常使用于低速、大容量的场合。如轧钢机机械传动；矿井升降机等等。
|
