变频器的MODBUS-RTU模式通讯控制，采用RS指令发送命令内容...

gk-auto · 发表于 2021-4-3 11:43:59

在前几篇文章中我们说到了MODBUS的ASCII码数据模式通讯去控制变频器，以及RTU模式的CRC校验码的PLC计算程序，今天就说下采用RTU数据模式控制变频器，包括变频器的调频、正转、反转、停止命令的写入及运行频率的读取。

先了解下RTU帧的结构：

帧头 3.5个字节的通讯时间

从机地址：通讯地址0~247, 0代表广播

功能码： 01H、02H、03H等

数据： 2*N个字节的数据，为通讯的主要内容，包括数据地址、数据内容等。

CRC 低位： CRC校验码

CRC 高位： CRC校验码

帧尾： 3.5个字节的通讯时间

在变频器的控制器，功能码主要用到两个03H和06H。

03H表示主机向变频器读取数据，要读取多少个数据由命令中“数据个数”而定，最多可以读取 16 个数据。读取的参数地址必须是连续的。每个数据占用的字节长度为 2 字节，也即一个字（word）。以下命令格式均以 16 进制表示（数字后跟一个“H”表示 16 进制数字），一个 16 进制占用一个字节,主要作用是读取变频器的参数及工作状态，比如变频器的频率、电压、电流以及运行状态(正转、反转、停机、故障状态的监视等)

06H的命令表示主机向变频器写数据，一条命令只能写一个数据，不能写多个数据。它的作用是改变变

频器的参数及工作方式，比如控制变频器正反转、停机，设定频率、转矩、加减速时间等。

我们从主机往从机发送命令后，如果发送成功，从机会返回一个回应信息，从这个返回信息中可以看出我们想要得到的东西，这里说下发送写命令06H,它的返回信息与发送命令是一样的，所以我们只有在读命令03H才用到返回信息。下面我们举个例子说明发送信息与返回信息。

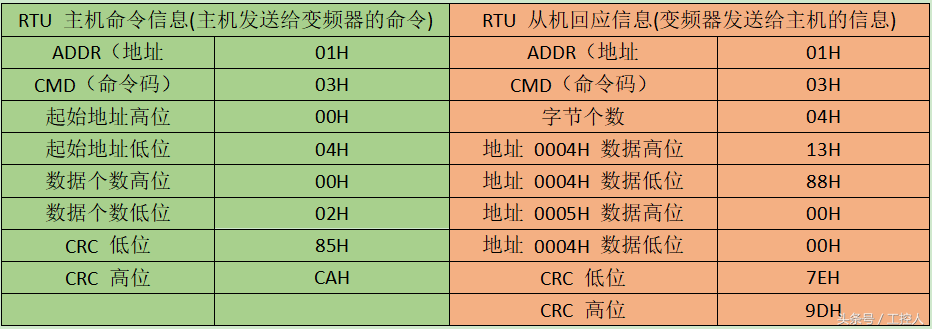

03H,从通讯地址为01的变频器，以地址0004H开始，连续读取两个数据内容就是去读0004H和0005H地址的内容。

03H

从上表看出主机向从机发送命令需要知道从机的地址、功能码(命令)、数据地址、数据个数、CRC校验码，以上例子中我们知道从机的地址是01H，功能码是读03H，地址是0004H，拆分成高低位，数据个数是俩个0002H，同样拆分，最后的CRC校验码是根据以上数据计算出来的，数据发送到从机后，从机也根据信息计算一个CRC校验码，如果与主机计算的校验码一致，则通讯成功，会向从机发送一组返回信号，我们就知道了从变频器中读取的信号，例如0004H和0005H地址的数据是5000，0，那么返回信息除了地址与命令码不变，后面的数据就变成了字节个数、数据内容了，5000的16进制是1388H，因此数据内容是高位13H，低位88H。

接下来我们举例子说下英威腾变频器的相关控制(电机正反转停止、频率设定、频率读取)

我们知道正反转停止、频率设定是写指令06H，频率读取是读指令03H，这大家应该清楚。

由变频器手册知道通讯控制的地址为2000H，正转数据位0001H，反转是0002H，停机是0005H。

通讯频率设定值的地址是2001H，变频器运行频率地址是3000H。

设置变频器的站号是01H。

1、正转指令，01 06 20 00 00 01 67 90

2、反转指令，01 06 20 00 00 02 81 A7

3、停机指令，01 06 20 00 00 02 C0 65

4、设定频率，01 06 20 01 0B B8 56 E4 (设置变频器30.00Hz运行)

5、运行频率，01 03 30 00 00 01 8B 0A (返回信息，01 03 02 0B B8 BF 06)

以上指令是否明白？

那么上面的清楚后，如何在PLC发送这些指令呢，这里我们采用RS指令完成。

RS指令在以前的MODBUS-ASCII码通讯文章也说过，指令格式是RS S m D n，发送以S为开始的m个数据，接受以D为开始的n个数据。比如发送正转指令，RS D0 K8 D20 K8，D0 D1 D2 D3 D4 D5 D6 D7是发送数据，D20 D21 D22 D23 D24 D25 D26 D27是接受数据，D0的内容是01，D1是06 ，依此论推下去，接受信息与发送数据一致。

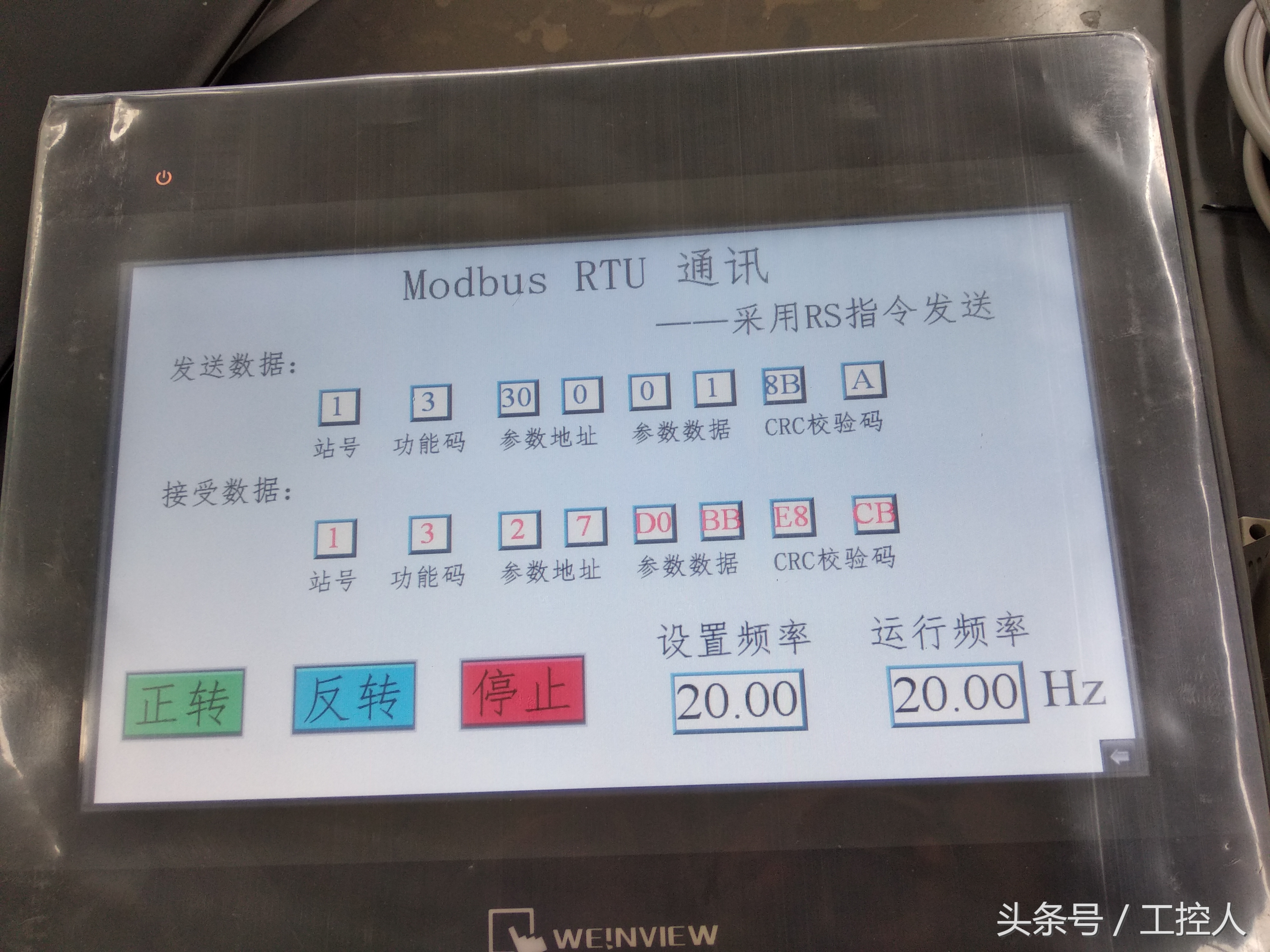

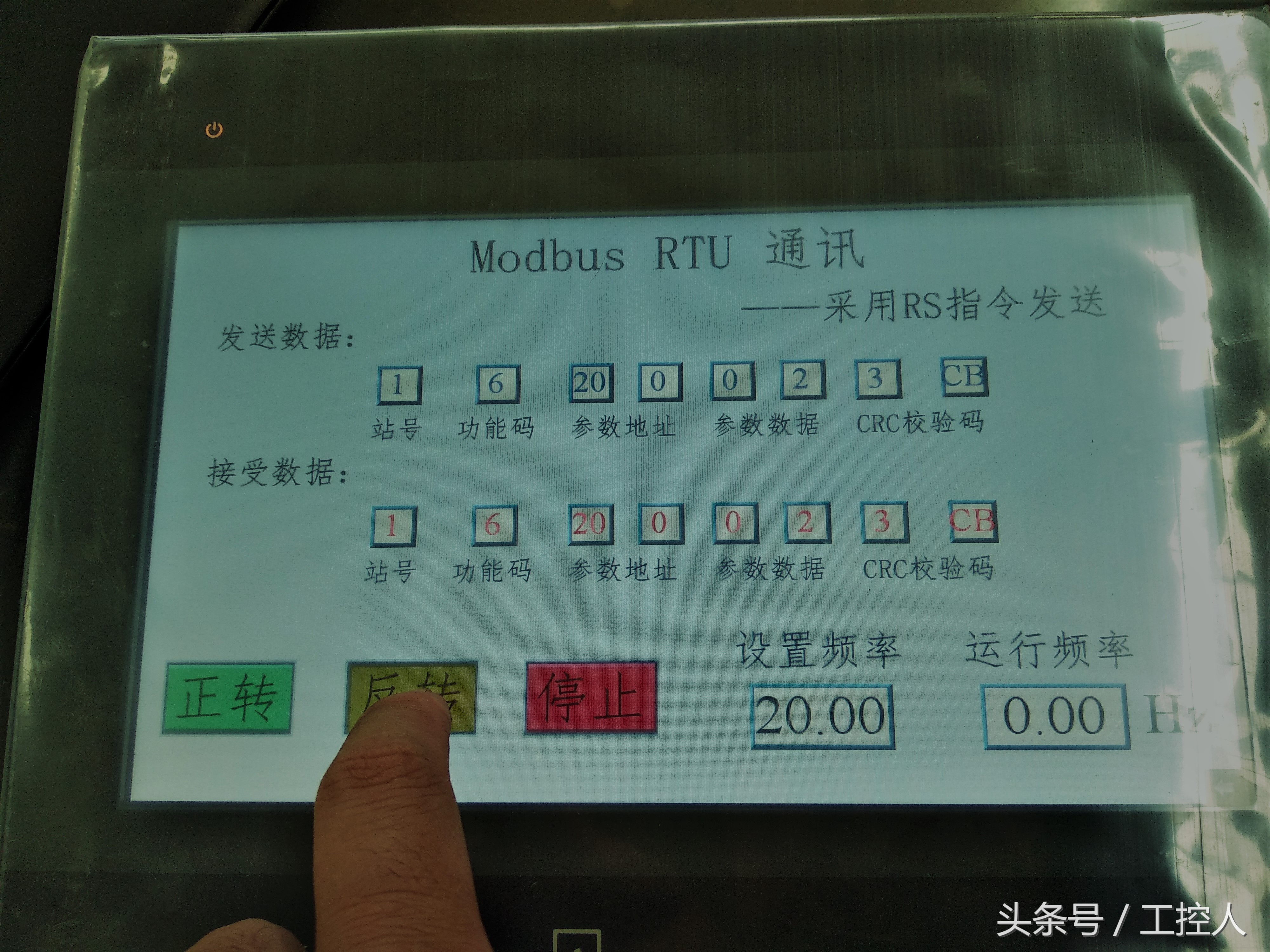

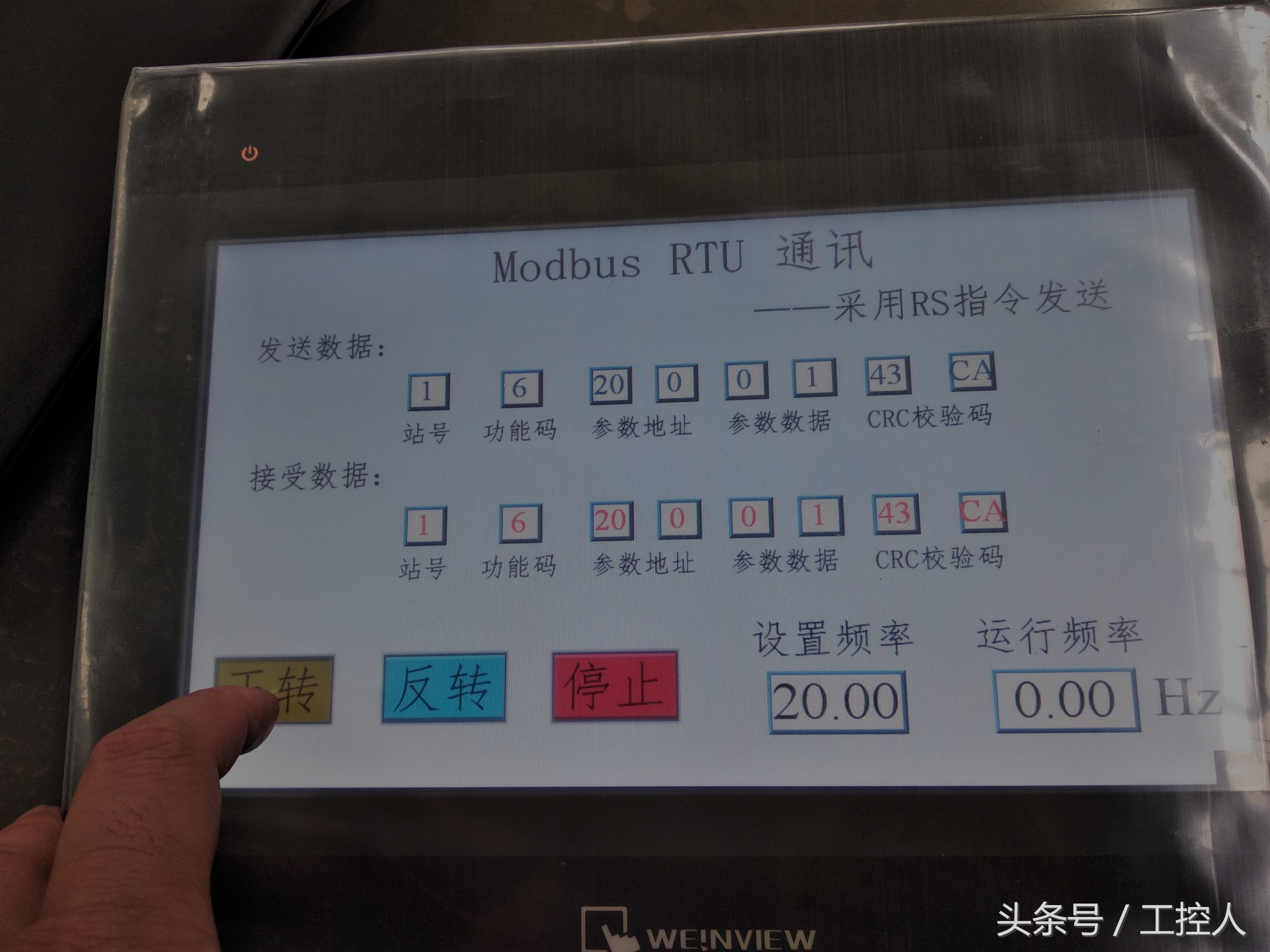

下面看下实际例子：
