WinCC与PLC的通讯组态及“模拟量”的采集和处理

gkket

本文总结一下WINCC与PLC之间的通讯组态以及PLC端模拟量的采集和处理。涉及到的相关知识有：

1、WinCC与S7系列PLC之间的通讯组态。（视频资料：《WinCC在"污水处理"中的应用——打通WinCC与PLC之间的通讯通路 》）

2、PLC端模拟量的采集与处理。（视频资料：《WinCC在"污水处理"中的应用——沉降池"液位"的采集和处理》）

下面我们逐一做一下简单的总结。

---

一、WinCC与S7系列PLC之间的通讯组态

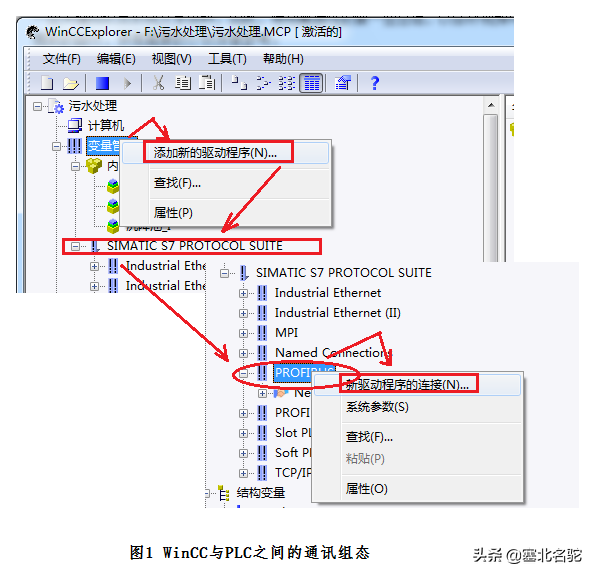

在WinCC端组态与S7系列PLC之间的通讯步骤如下（如图1所示）：

• 右键点击"变量管理"，选择"添加新的驱动程序"；
• 选择"SIMATIC S7 PROTOCOL SUITE"，即"S7 协议集"
• 选择合适的通讯协议，本文以"PROFIBUS"为例；右键点击，选择"新驱动程序的连接"
• 在建立的连接下，就可以创建外部变量了。

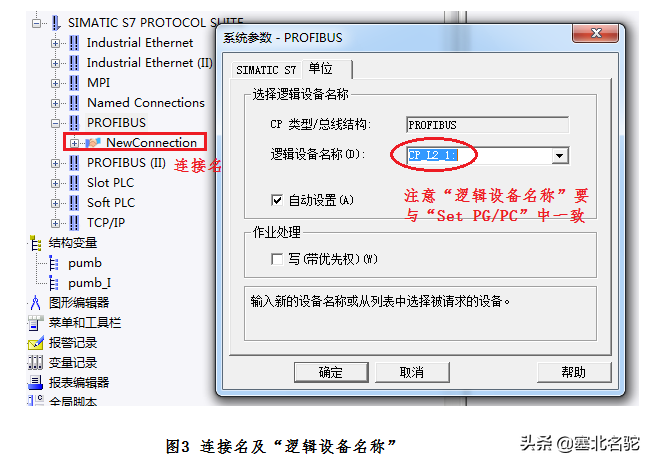

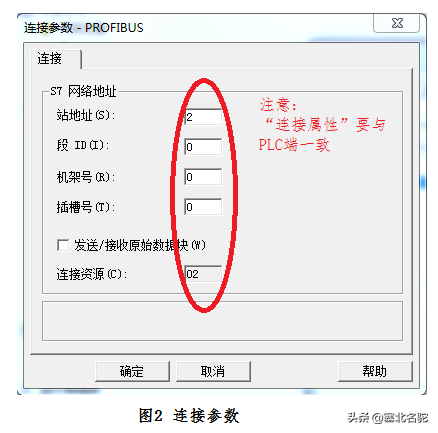

需要注意的是，在做通讯组态的时候，连接参数要与PLC侧保持一致，如图2所示。"逻辑设备名称"要与"Set PG/PC"中设定的一致，如图3所示。

视频内容，请参见《WinCC在"污水处理"中的应用——打通WinCC与PLC之间的通讯通路 》。

---

二、PLC端模拟量的采集与处理

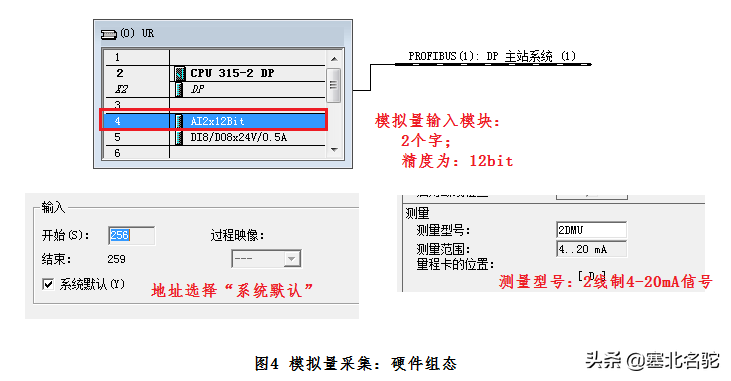

模拟量的采集通过模拟量输入模板完成，其硬件组态如图4所示。

• 本例中，模拟量输入模块选用2路信号、精度为12Bit的模块（注意：硬件组态要与实际硬件选型保持一致）。
• 输入地址选择系统默认，对应的"液位"信号即为PIW256。

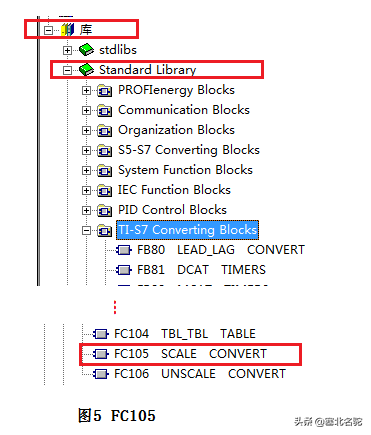

• 模拟量数据的处理，是通过调用FC105来实现的。FC105是标准库中的"块"，它专门用于对模拟量进行标准化处理的，如图5所示。


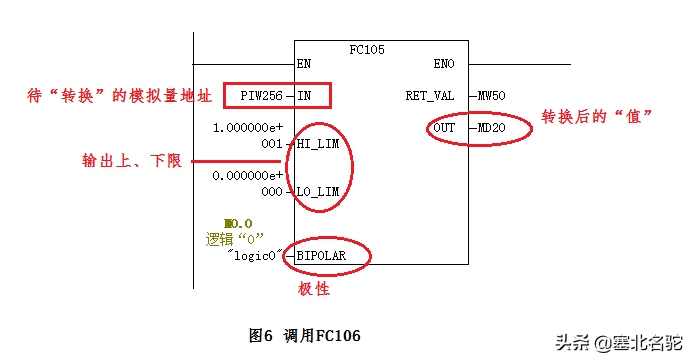

FC105可以在OB1中调用，但更常用的是在OB35（循环中断）中调用（本例中在OB1中调用），如图6所示。

简单的"转换"逻辑为：

• "液位"通过传感器或变送器转换成4-20mA信号，传送给模拟量输入模块
• 模拟量将4-20mA的连续数据转化成0-27648的离散数值，并传送给PLC
• PLC中调用"FC105"，将0-27648的离散数，转化为连续的数值，本例中液位的上、下限值为0-10m，及4mA对应0m，20mA对应10m。
• 来源：塞北名驼
• 原文：https://www.toutiao.com/a6729505811552272908/
