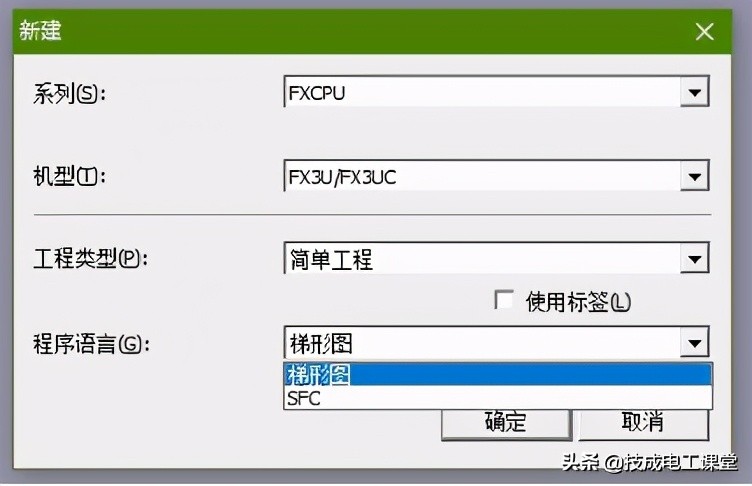

在PLC的编程语言中，最简单的就是图形语言，如我们所学的梯形图与SFC，这两者在编程软件中都属于简单工程。

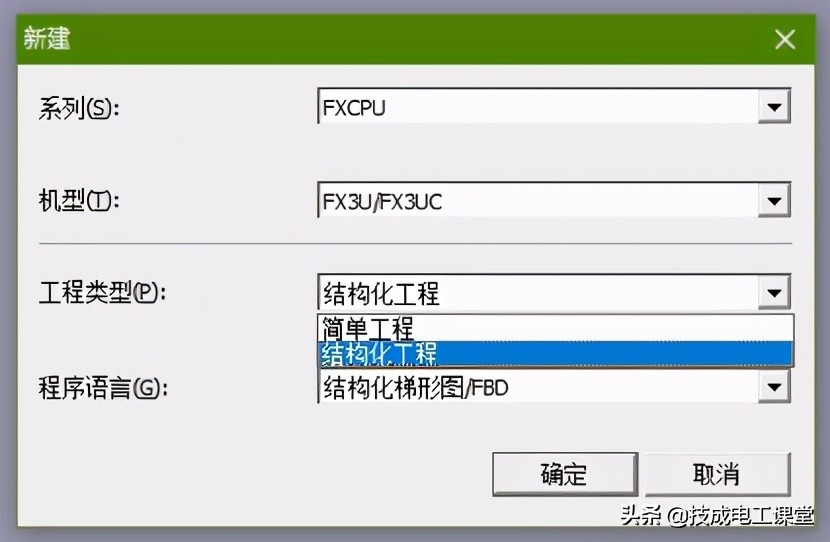

而我之前所分享的文章中，讲到的那些基本指令和功能指令，都是基于简单梯形图形式进行示例。其实，对于很多功能(函数)，如四则运算、比较传送等，在PLC编程中还有另外一种形式，那就是功能块形式，它们在编程软件中为结构化工程类型。
除此之外，PLC的编程语言中还有比较复杂的文本语言，即ST语言。提及ST语言，简直令我等凡夫俗子望而却步，因为它就是传说中的纯打代码，为了我的头发，ST语言我还是直接放弃吧。
既然放弃了ST语言，那么我今天就来给大家简单分享一下功能块指令的内容吧！

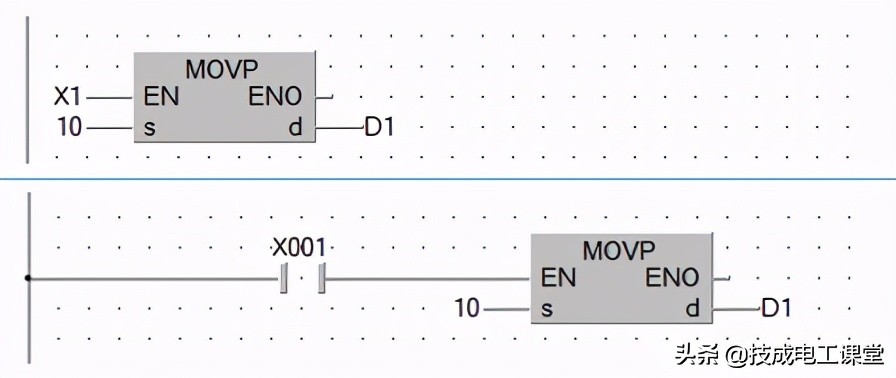

一、什么是功能块(FB、FUN)所谓功能块，如下图27-1所示，简单来说，就是可以实现某些特定功能或函数的块，即FB块或FUN块，一般情况下把功能块叫FB块，但其实在三菱PLC中，功能块除了FB块之外，还有FUN块，即函数块。  图27-1
类似于子程序，功能块可以将特定的且需要经常使用的功能打包成一个块，在程序中多次调用，另外还可以打包成一个库文件，用于多台电脑上拷贝使用。
这个“经常使用的功能”可以是我们自定义的，也可以是编程软件自带的。

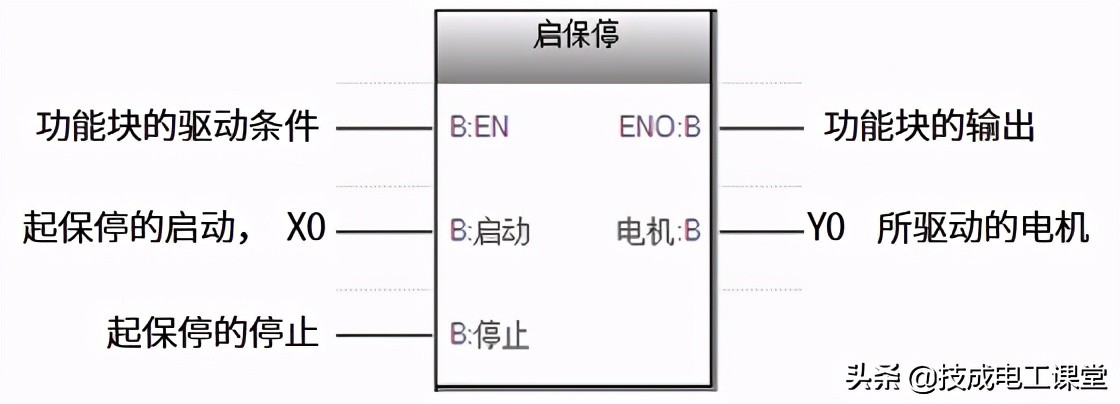

例如电机的起保停程序，我们可以把整个起保停程序打包成一个功能块，如下图27-2所示，该功能块的输入输出、起保停的启动、停止和电机都以标签的形式定义，直到被调用时再由用户指定具体的软元件，如起保停的启动用“X0”、电机用“Y0”等。  图27-2
这个“起保停”的功能块，对应梯形图如下图27-3所示。还是类似于子程序，功能块在调用之前，如果是用户自定义的，显然，用户还需自己先编好一个功能块。  图27-3
当然，和子程序不同的是，这个自定义的功能块，其中的一些触点、线圈等只是用标签命名，如图27-3中的“启动”、“电机”等就是用文字命名的标签。

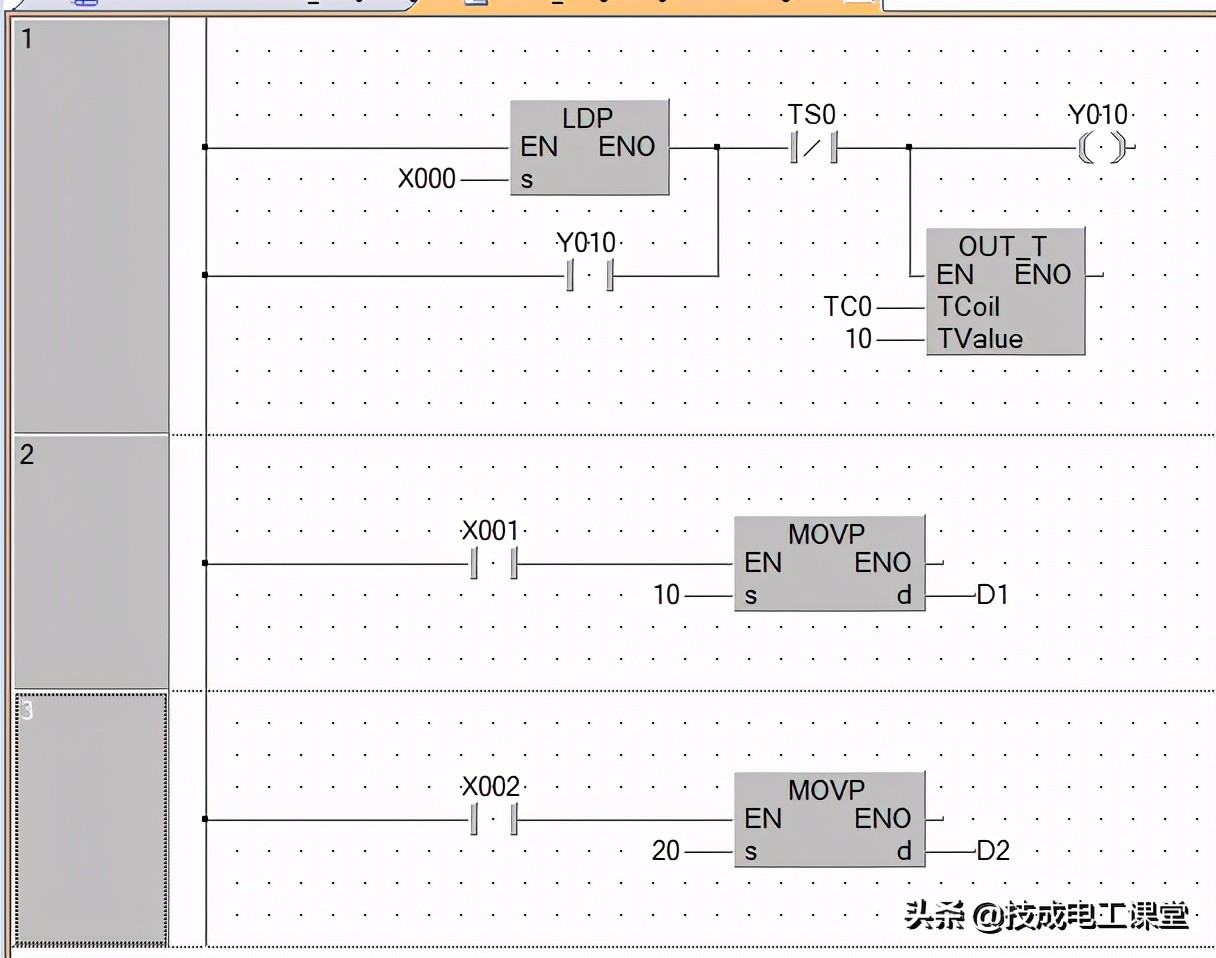

二、功能块与功能指令的区别功能块用于结构化梯形图中，可以自行调用，如下图27-4所示，可以看到，这个结构化梯形图中有很多的块状结构(功能块)，除此之外还有一些触点和线圈。所以结构化梯形图和简单梯形图其实区别不大，都是为了实现特定功能的程序。  图27-4
但到底是选用简单梯形图还是结构化梯形图，这就看个人喜欢了。就像是在顺控程序中，你可以用SFC的形式编写，也可以直接编写梯形图，问题不大。
而功能块和功能指令，若是对于一般的功能而言，其实两者区别不大，例如我们要实现两个数的相加：当驱动条件X0成立时，把D0的当前值加上K10，结果保存到D10中。

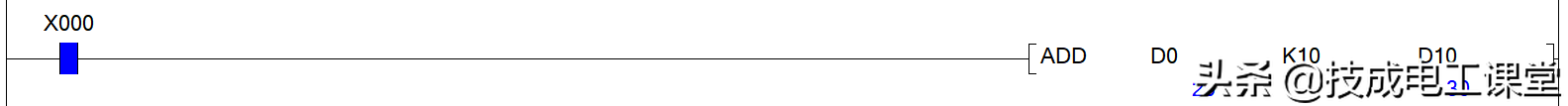

它可以通过功能指令实现，也可以运用功能块实现。如下图27-5所示为功能指令形式，X0接通，(D0)=K20，执行ADD指令后，D10的当前值为“和”K30。  图27-5

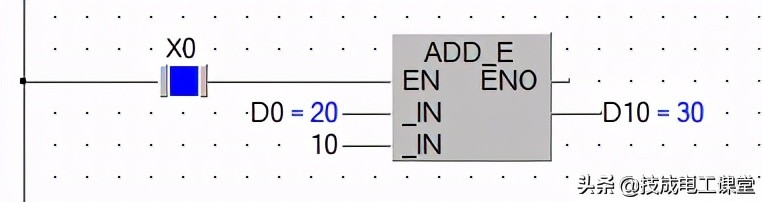

而功能块形式如图27-6所示，依然是X0接通，(D0)=K20，执行程序后，D10的当前值为“和”K30。  图27-6
从以上实现加法功能来看，功能指令和功能块可以自行选择用哪个，但对于较为复杂的功能，显然两种的区别还是比较明显的。
这是因为功能块可以自定义，而功能指令却不行。 例如我们要实现D0、D1的值相加，再乘以D2的值，这就要用上两个功能指令ADD、SUB，而功能块可以把加和乘集中到一个块中，直接调用。此时的功能块，其功能其实更倾向于类似子程序的作用。
但更深入的功能块知识，我在这里就不再展开讲解啦，大家如果感兴趣，可以观看我们官网的相关课程哦!我在这里只不过是给大家了解一下，PLC编程中还有功能块这个玩意就行了~
其实，对于初学者，例如我这种小白而言，功能块这部分知识还是有点难度的，所以我还需要更多的时间去深入学习它，所以我也就不在这里班门弄斧了。 最后，希望有更多的志同道合的人(在PLC知识海洋中挣扎的人)和我一起共同努力、共同进步吧! (技成培训网原创，作者：杨思慧，未经授权不得转载，违者必究)
|
