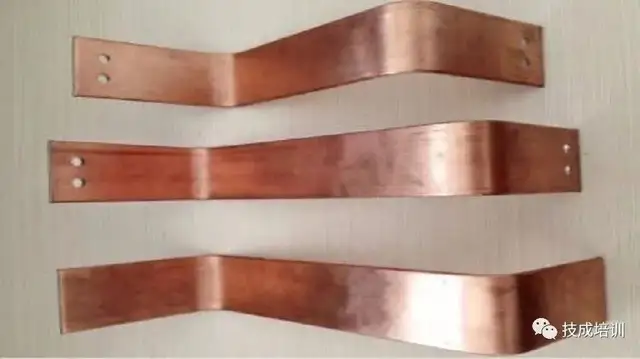

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。
铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。

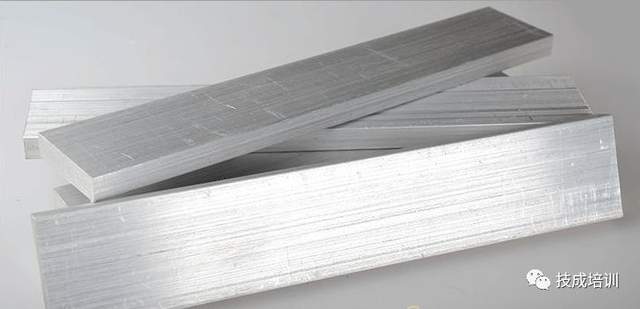

由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。
估算法:
单条铜母排载流量= 宽度(mm) X 厚度系数 双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数 排宽(mm);厚度系数为: 母排12厚时为20;10厚时为18; 依次为:[12-20，10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定） 3层铜排[40℃]=2单层铜排[40℃] 4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3

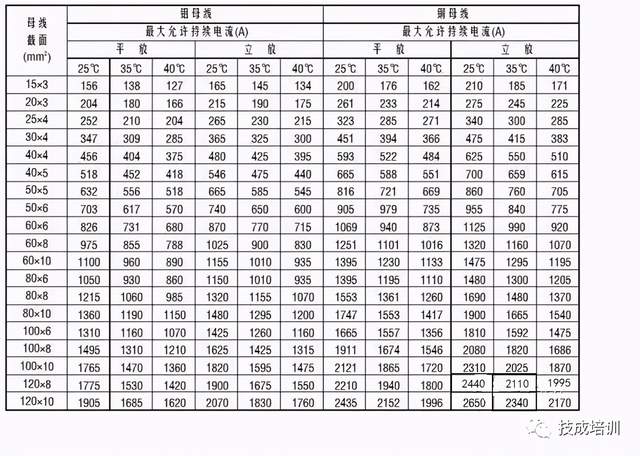

例如求TMY100*10载流量为： 单层：100*18=1800(A)[查手册为1860A]； 双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]； 三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
铜排载流量的非常简明的计算公式： 单根矩形铜排载流量= 排宽 * (排厚 +8.5)A 例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A 双层载流量＝1.5倍单层载流量 三层载流量＝2.0倍单层载流量
口诀： 铝排电流要算快，排宽系数乘起来； 厚三排宽乘十个，后四排宽乘十二。 加一依次往上添，铜排再乘一点三。 母线排的载流量与其截面大小有关。 故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出： 对一定厚度的铝排，它的载流量为排宽乘个系数即可。 厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。 “加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表： 厚度（毫米） 3 4 5 6 8 10 载流量（安） 宽×10 宽×12 宽×13 宽×14 宽×16 宽×18 注：铝排厚度没有7mm和9mm两个规格。
例：求40×4母铝排载流量是多少？ 解：根据口诀，厚4载流量为×12 故 40×12=480安
例：求60×6铝母排载流量是多少？
解：60×14=840安 “铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成。 故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。
例：求50×13×1.3=845安 母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。 当一般环境温度经常高于25℃或者做直流母线并列时，可按九折处理。 交流2、3、4条母排并列使用时，可分别打8、7、6折。
|
