漏电开关可以不接零线吗？漏电开关接线应该“左零右火”还是“左火右零”？没有任何标识的断路器应该怎么接线？
零线与零线的接线位置
任何一个漏电开关都不可能不需要接零线，没有零线，是因为接错了。家用漏电开关，如果按照极数来分，可以分为两种：1P漏电和2P漏电。

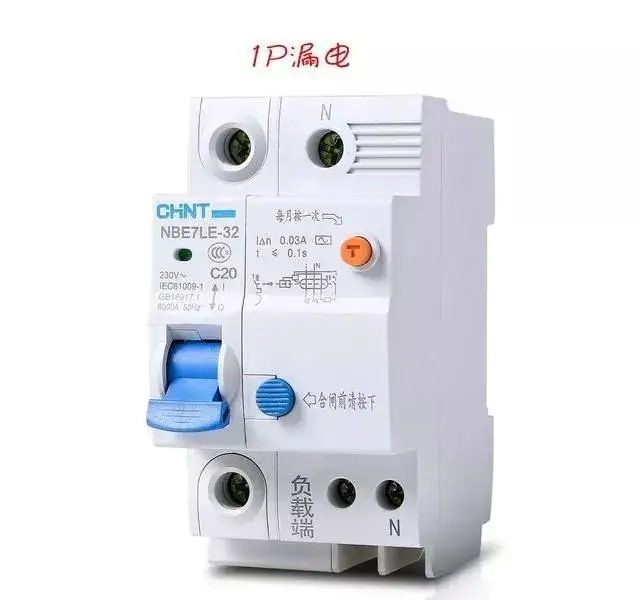

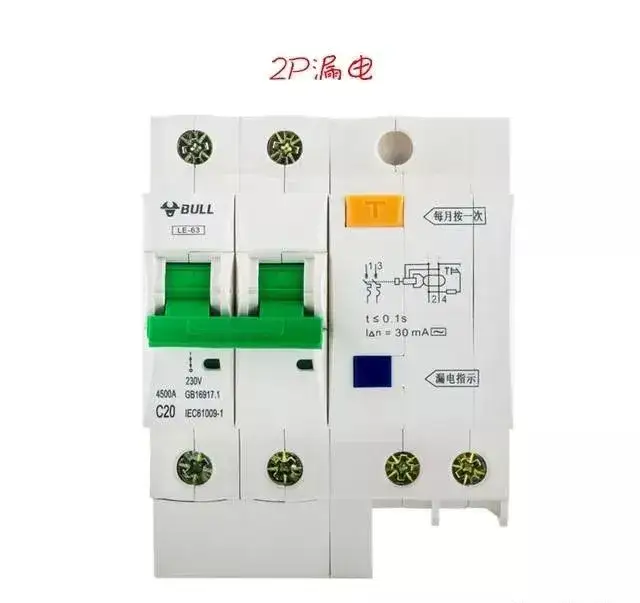

两种开关都有两组接线柱（一进一出算作一组），其中1P漏电的两组接线柱中，有一组有“N”标识，在接线时，需要将零线接在这组接线柱上，剩下的一组接火线——不要像插座接线一样记什么“左零右火”，开关的零火线方向不固定，不同品牌、不同型号的产品接线柱顺序不同，接线时，需要以实际的“N”接线柱所在位置为准。 2P漏电的两组接线柱没有任何标识，这代表着我们可以任意选择接线顺序。但是通常建议参照配电箱内的1P漏电接线顺序，保证二者的接线顺序相同。这样接出来的线才更好看，日后维修也更方便。 无论是哪种漏电开关，都不会不把零线接到开关上。
零线的重要性

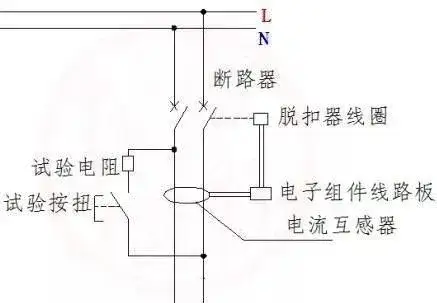

零线的存在与否，直接关系到漏电保护功能能否正常工作。我们先来简单了解一下漏电保护功能的原理▼
漏电开关检测线路漏电，离不开一个重要的结构——电流互感器。它的作用，是检测电流。从图中不难看出，电流互感器（外形是个圆圈，穿过圆圈的电线可以被检测电流）中同时穿过了零线和火线。 正常情况下，零线与火线上的电流是相同的。一旦发生漏电，势必会导致某一根电线上的电流增加，导致二者不同。当零火线上的电流不同时，电子组件线路板就会发出信号，让断路器跳闸。 所以，当零线没有进入开关时，势必会导致电流互感器测得的零火线上电流不同，从而引起跳闸。

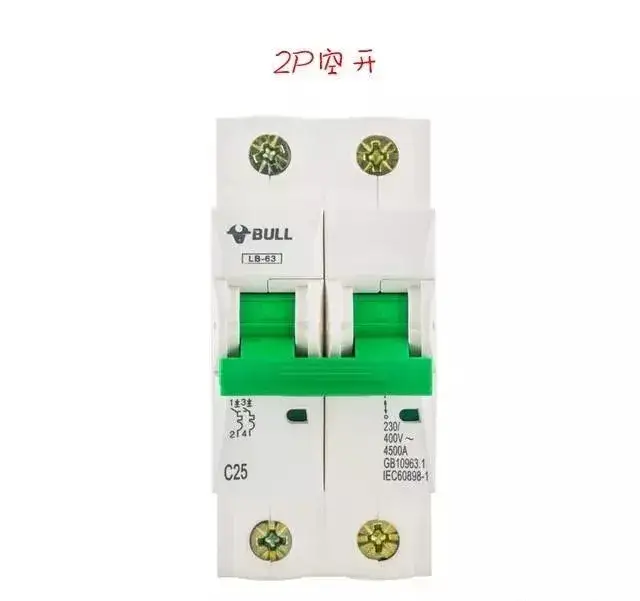

因此，有的朋友习惯把每一极都分开来看，比如把2P空开当做两个1P空开使用，这种用法放在漏电开关上就行不通了。
接错线

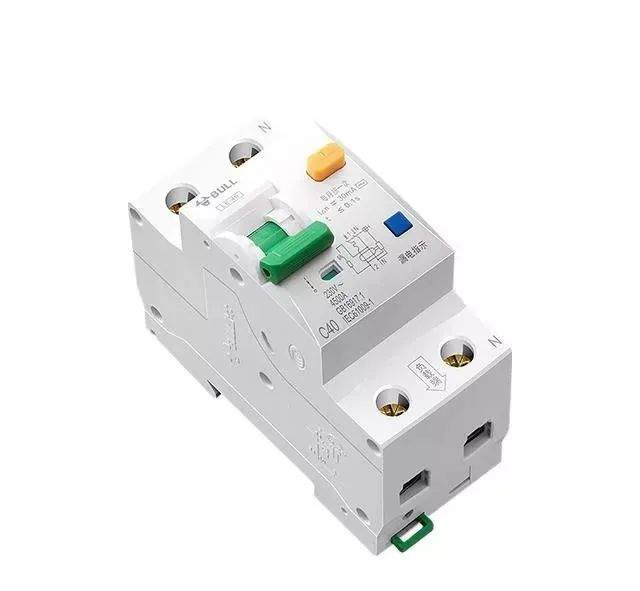

接错线有两种情况，一种是零线或火线没有接入开关，这属于致命性错误，后果刚刚已经说过了。还有一种情况不会造成跳闸这么严重的后果，那就是1P漏电开关的零火线方向接反。 1P漏电开关的零火线方向，对漏电功能影响不大，主要是分断功能和过载（短路）保护需要使用。我们仔细看1P漏电的两组接线柱，不难发现，其中有1P组是在手柄部分，另一组是在附件部分——而附件部分的那一组接线柱，必然是接零线▼
带手柄部分可以为线路提供分断、过载保护等功能——1P漏电只能断开火线、对火线提供过载保护。所以接错零火线后，断路器断开时相当于只断开了零线，线路中依然存在电压，接触后依旧会触电。 多说一句，1P+N断路器可以同时断开零火线，但依旧只能对火线提供过载等保护。1P+N漏电断路器的特点是，两个接线柱都在开关手柄部分▼
|
