1.变频器输出部分的每个逆变管两端，各自反向并联一个二极管有什么作用？

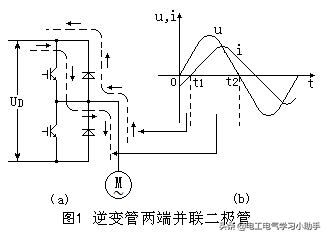

逆变电路的每个逆变管两端，都要反向并联一个二极管，如图1（a)所示。其作用描述如下：异步电动机的定子电路是感性电路，其电流的变化滞后于电压，如图1(b)所示。图中： 0～t1时间段，电流i与电压u的方向相反，是绕组的自感电动势克服电源电压在作功（磁场作功）。这时的电流将通过反并联二极管流向直流回路。 t1～t2时间段：电流i与电压u的方向相同，是电源电压克服绕组的自感电动势在作功（电源作功）。这时的电流是通过逆变管流向电动机的。 如果没有反向并联的二极管，则因为逆变管只能单方向导通，绕组的磁场无法与电源（变频器中的直流电路）交换能量，电路的工作将发生畸变。

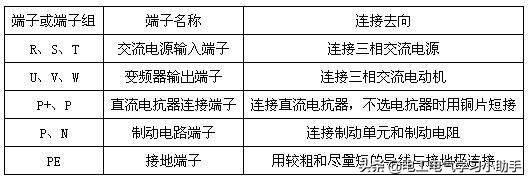

各种变频器主电路的对外连接端子大致相同，如图2所示。其中，R、S、T是变频器的电源端子，接至交流三相电源；U、V、W为变频器的输出端子，接至电动机；P+是整流桥输出的+端，出厂时P+端与P端之间用一块截面积足够大的铜片短接，当需要接入直流电抗器DL时，拆去铜片，将DL接在P+和P之间；P、N是滤波后直流电路的+、-端子，可以连接制动单元和制动电阻；PE是接地端子。 变频器主回路对外连接端子的标记符号、端子名称以及连接去向见表1。 表1 变频器的主回路端子

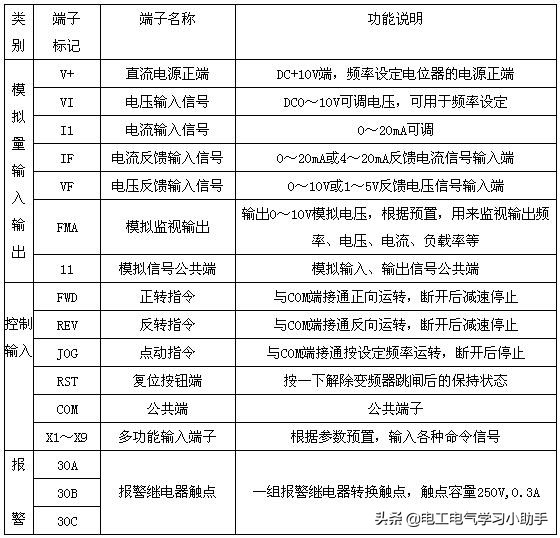

不同变频器配置的控制端子数量及标记名称略有不同，但其基本功能大体类似。表2给出了各种变频器几乎都在使用的控制端子，变频器独有的控制端子可参阅产品说明书。 表2 变频器的控制回路端子
4.变频器的主要技术参数有哪些？ 变频器的主要技术参数有如下几种。 （1）电源输入侧的额定参数 额定电压：低压变频器的额定电压有220V、380V、660V和1140V等几种，高压变频器额定电压有3kV、6kV和10kV等几种。 额定频率：在我国市场上流通和现场运行的变频器，其额定频率均为50Hz。 （2）变频器输出侧的额定参数 输出电压：变频器运行中的输出电压是随频率变化的，最大值通常与输入侧的额定电压相等为380V（低压标准型），因此，变频器的输出电压是0～380V。 额定输出电流：指变频器允许持续输出的最大电流，是用户选择变频器的重要依据。 额定输出容量：不同变频器使用不同的单位来定义容量规格。有的变频器用有功功率单位kW表示，例如富士G11S变频器；有的用视在功率单位kVA表示，例如博世力士乐CVF-G3系列变频器。 输出频率：变频器的输出频率最低可为0Hz，最高频率则各不相同，但都超过了我国的工频频率，可达120Hz，甚至几百Hz。 配用电动机容量：变频器说明书中规定的配用电动机容量，是按带动稳定不变负载的情况计算得到的最大4极电动机容量。当变频器的额定容量以视在功率表示时，应使电动机所需视在功率小于变频器所能提供的视在功率。 另外还有过载能力、低频时的起动转矩等参数，可参阅说明书。
|
