西门子DP从站连接至冗余CPU的两种方法

gkket

【导读】通过PROFINET或PROFIBUS可以将只有一个PROFIBUS DP接口的PROFIBUS DP从站连接到冗余CPU。下面就介绍利用IE/PB LINK HA 和 Y LINK实现该功能的两种方法。

（一）PROFINET推荐链接

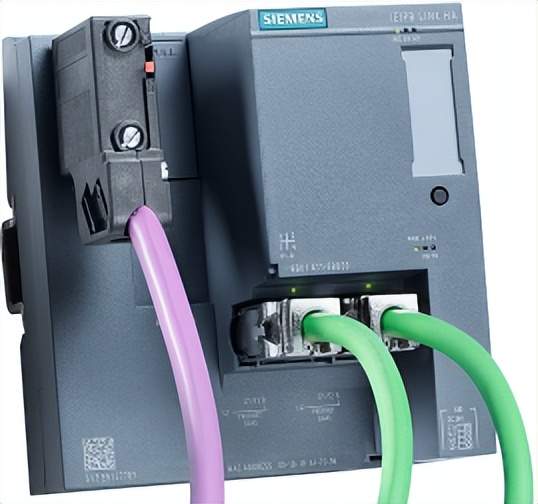

IE/PB LINK HA 是工业以太网和PROFIBUS DP之间的网关。它实现了 PROFIBUS设备与 PROFINET 现场总线的无缝集成。在这种情况下，IE/PB LINK HA 充当一个代理，这意味着从IO控制器的角度来看，集成的DP从站被视为具有以太网接口的IO设备。

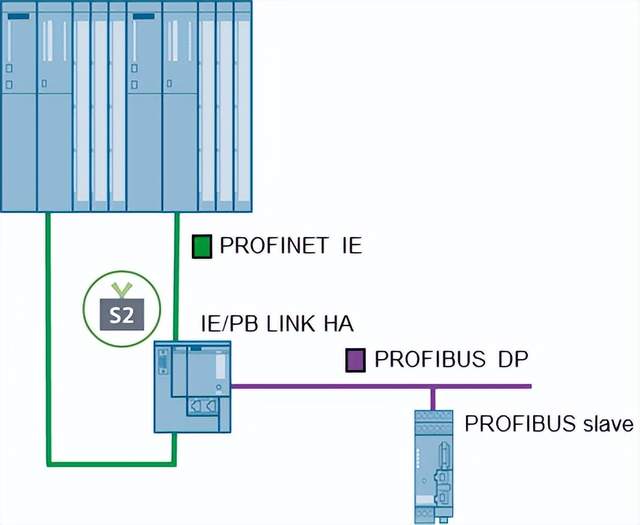

下图显示了将 IE/PB LINK HA集成到PROFINET系统的两种方式。

• （1）集成 IE/PB LINK HA到PROFINET S2系统


• （2）集成IE/PB LINK HA到冗余的PROFINET R1系统


当使用IE/PB LINK HA作为PROFINET S2设备时，最多可以操作64个 PROFIBUS DP从站。对于作为S2设备的IE/PB LINK HA, DP输入/DP输出的数量限制为2048个字节。对Y LINK设备而言，输入和输出上限为240个字节。

注意：在 PCS 7环境中， IE/PB link不支持模块化DP从站。

（二）PROFIBUS DP经典连接

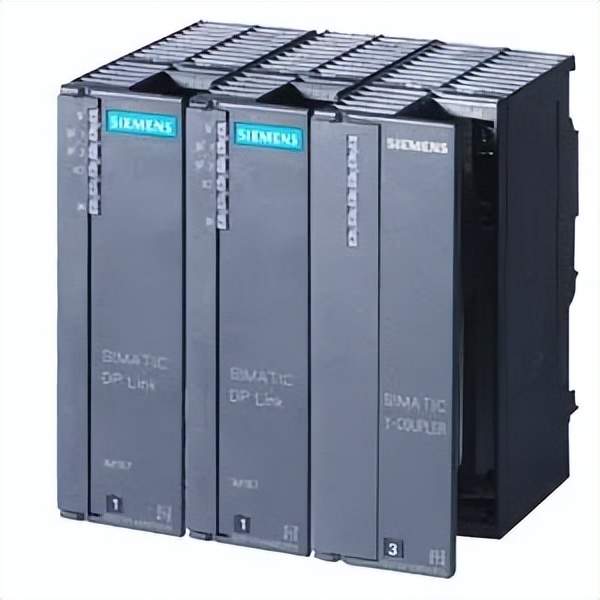

Y Link可以创造一个从冗余 DP 主站系统到较低级别 DP 主站系统的网关。Y Link由两个IM 153-2 接口模块和一个Y耦合器组成。

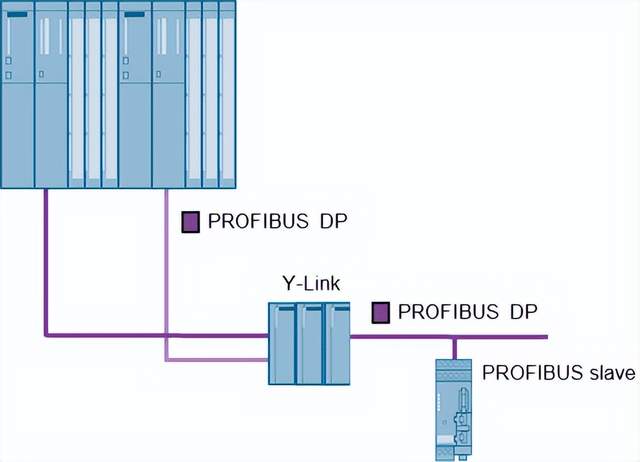

Y Link通过接口模块连接到冗余DP主站系统，远程IO设备通过Y耦合器连接到Y Link。一个Y Link可以操作多达64个PROFIBUS DP从站。下图是如何建立连接的示例。
