S7-1500是如何控制伺服的？

gkket · 发表于 2023-5-1 11:36:05

1

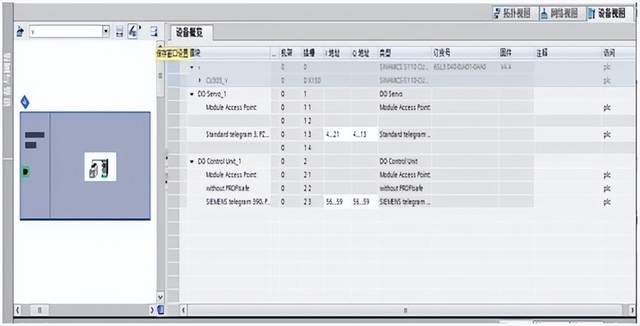

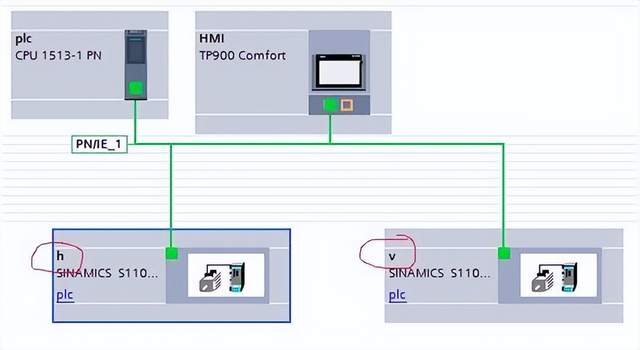

系统配置系统硬件配置表以及网络视图

CPU 1513-1 PN 6ES7 513-1AL00-0AB0

TP900 Comfort 6AV2 124-0JC01-0AX0

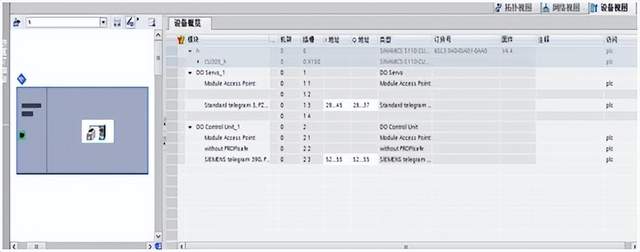

SINAMICS S110 CU305 PN V4.4 6SL3 040-0JA01-0AA0
SINAMICS S110 CU305 PN V4.4 6SL3 040-0JA01-0AA0

2

PLC系统组态、工艺轴组态

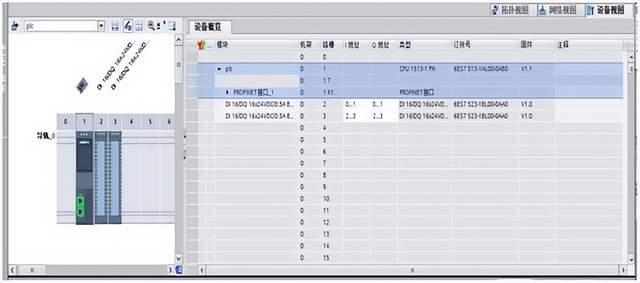

A、PLC组态

B、水平轴组态

C、垂直轴组态

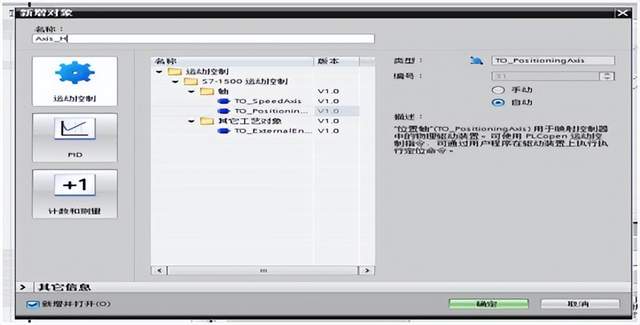

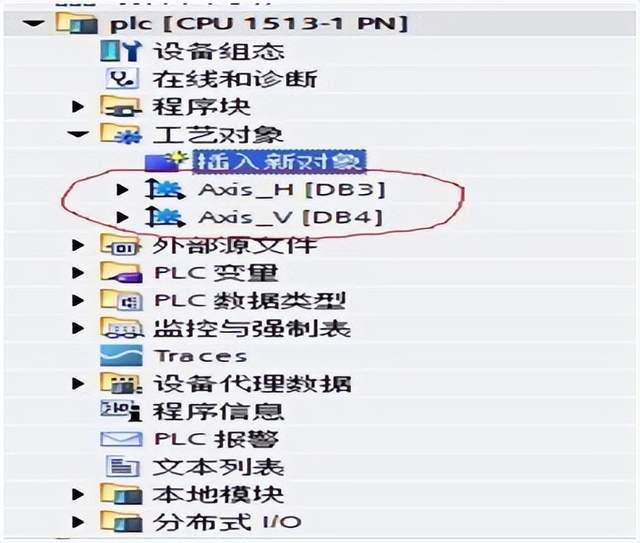

D、插入工艺对象Axis_H和Axis_V

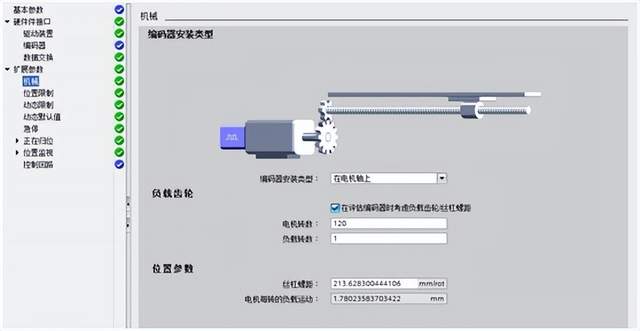

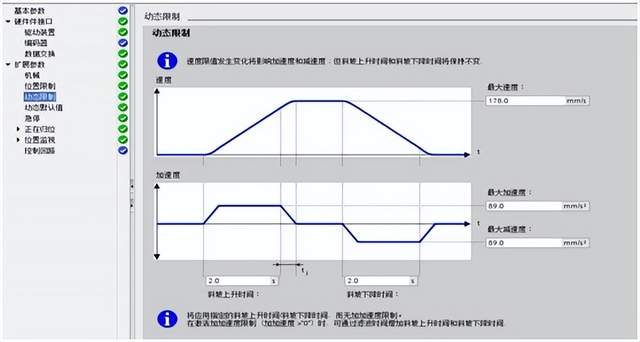

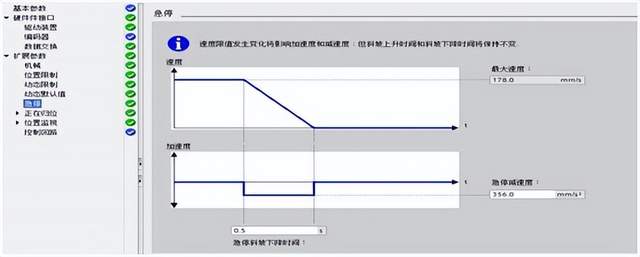

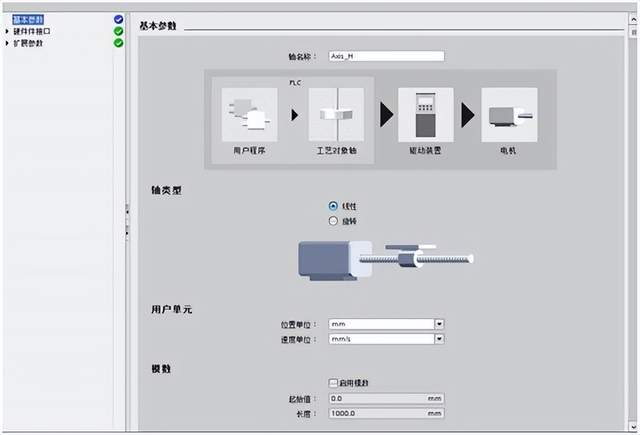

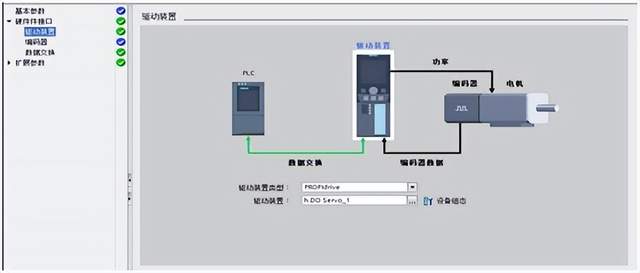

E、工艺对象Axis_H组态

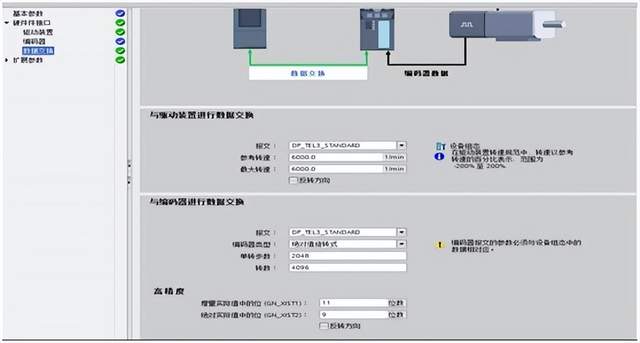

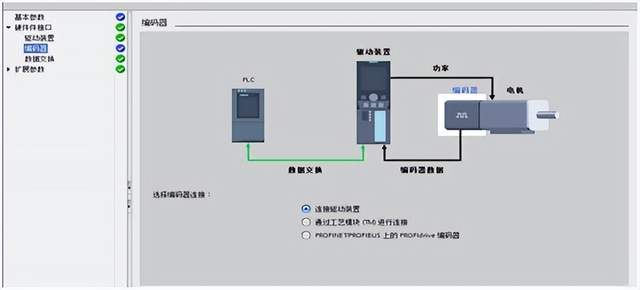

注意：报文需与Starter里面组态报文一致；参考转速、最大转速、单转步数、转数、GN_XIST1、GN_XIST2均可在Starter在线后参数里面查看。

减速比，螺距均按实际情况计算所得。

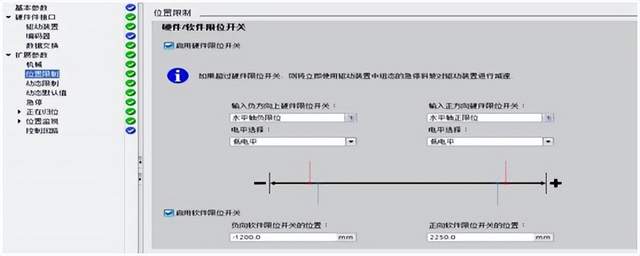

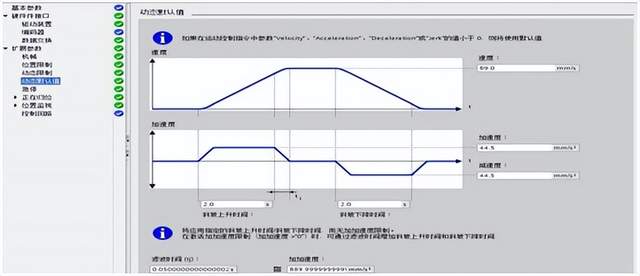

软、硬限位在调试初期可以不组态，等后期完善再添加即可。

F、工艺对象Axis_V组态同上

3

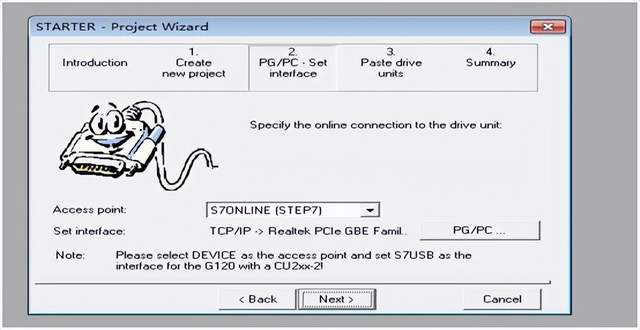

Starter组态

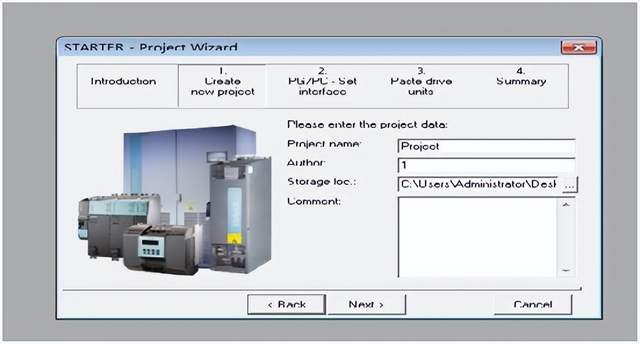

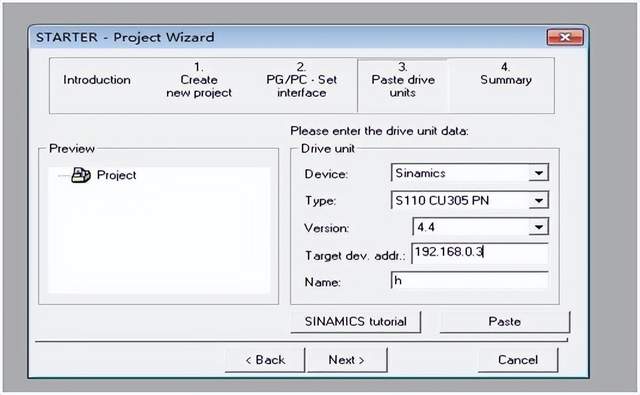

（1）新建一个项目

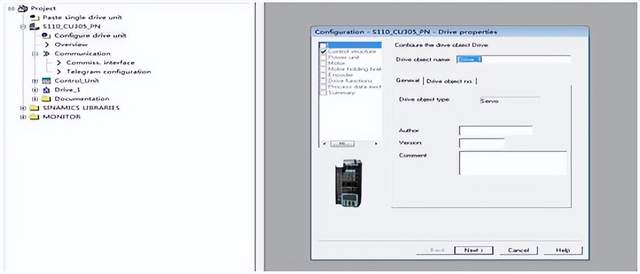

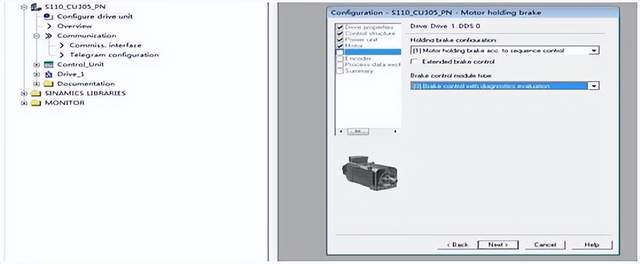

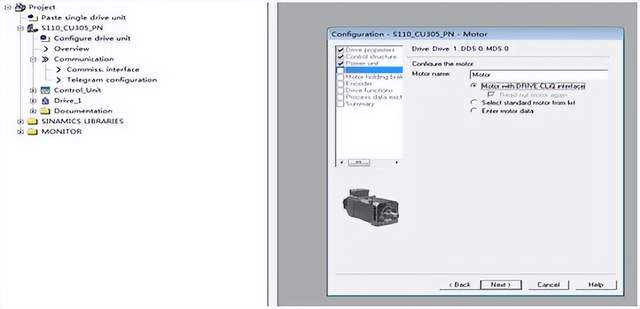

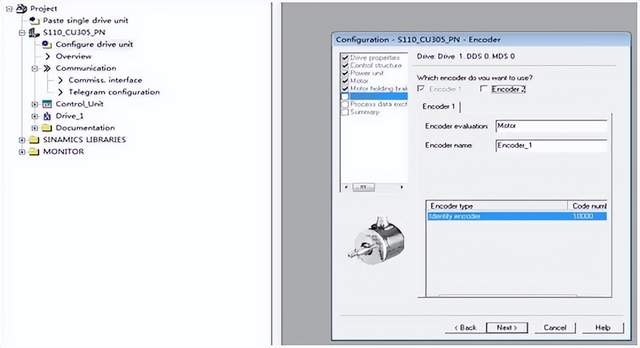

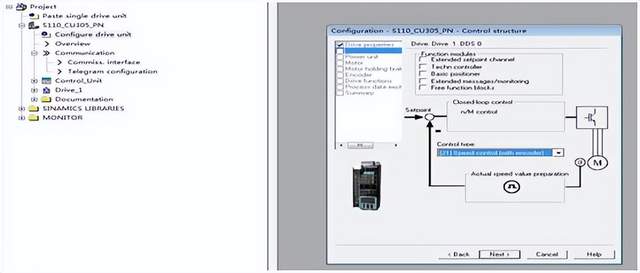

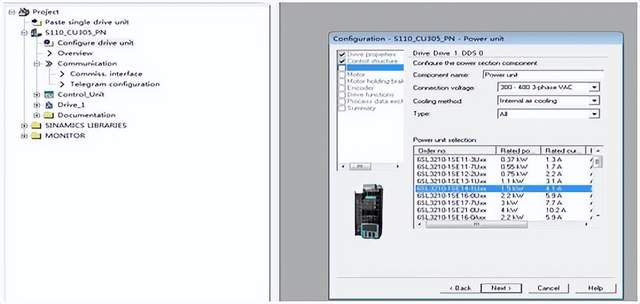

（2）组态驱动单元

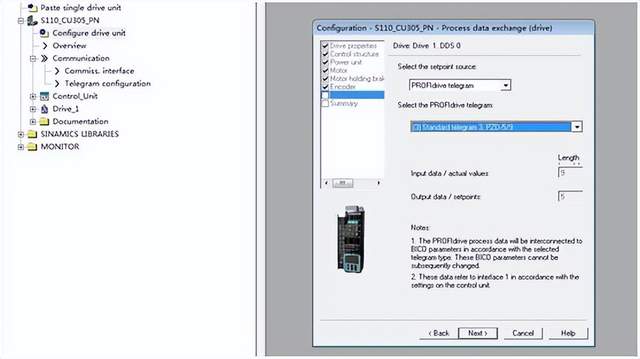

注意：报文和工艺轴里面组态要一致。

4

PLC手动调试程序编写

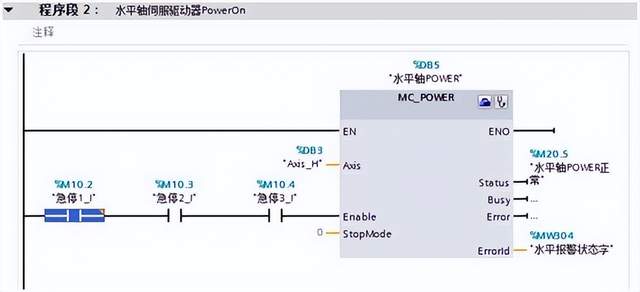

A、驱动器使能

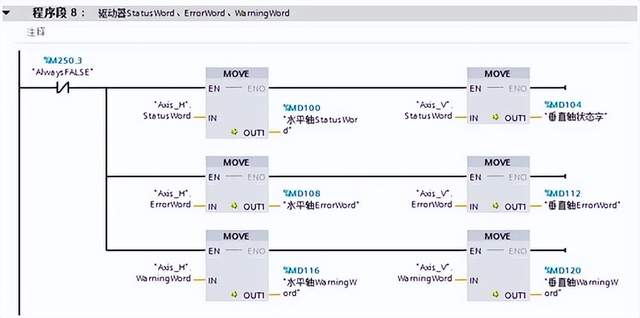

B、驱动器StatusWord、ErrorWord、WarningWord读取

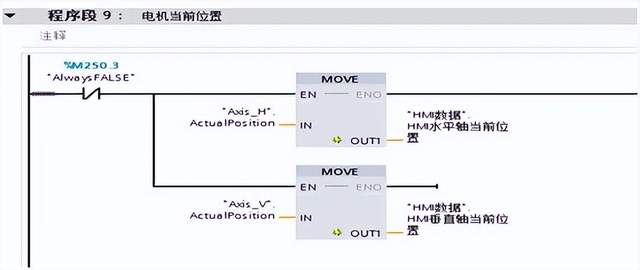

C、电机当前位置读取

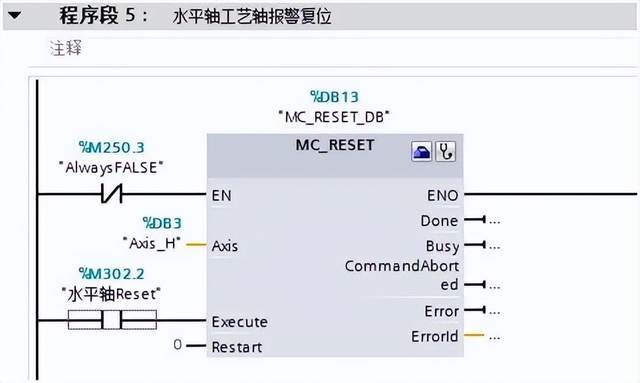

D、工艺报警复位程序编写

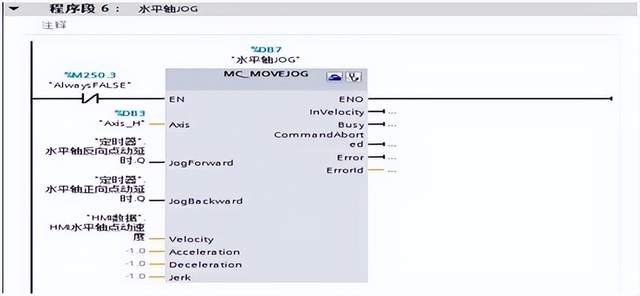

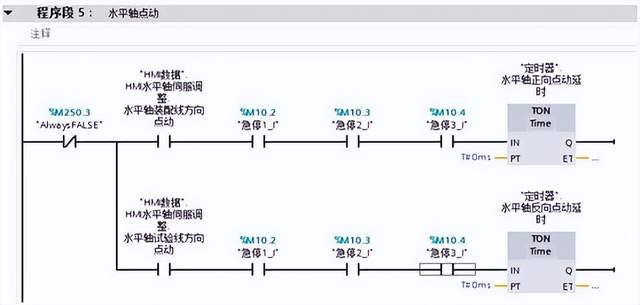

E、点动程序编写

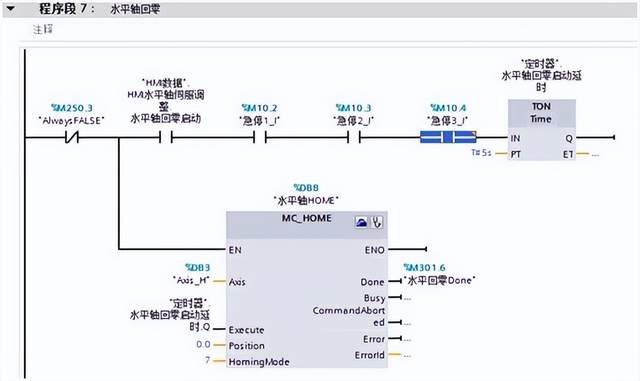

F、回零程序编写

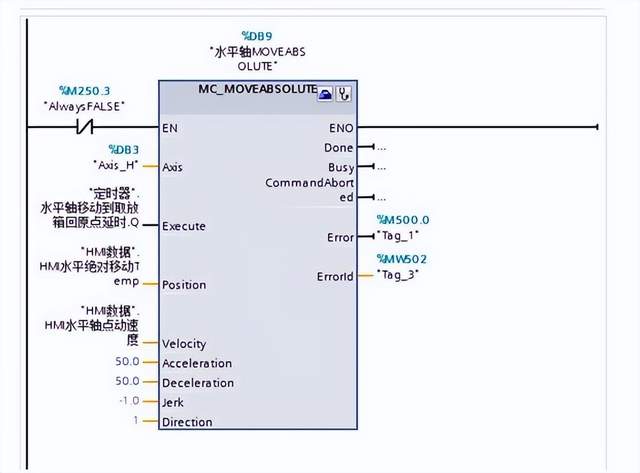

G、绝对位置运动程序编写
