如何通过TCP/IP协议实现多个S7-1200CPU的相互通信

198366809

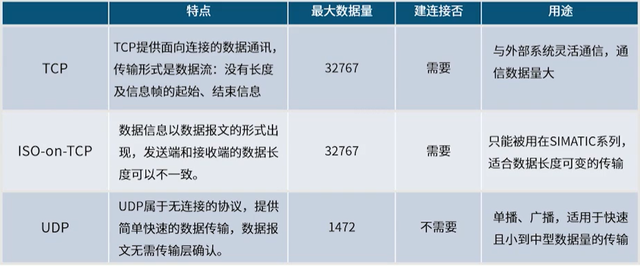

OUC通信即为开放式通信，采用开放式标准，适合与第三方设备或PC进行通信，也适用于S7-300/400,S7-1500/1200以及S7-200SMART之间的通信。S7-1200的开放式通信支持TCP/IP通信、ISO_on_TCP通信和UDP通信，TCP/IP通信是面向“数据流”的通信，而ISO_on_TCP通信和UDP通信是面向“消息流”的通信。如图1所示（开放式通信特点）

注意：“数据流”没有严格的信息帧格式，而“消息流”需要有严格的信息帧格式。比如：起始符、结束符等。

在S7-1200PLC中，提供了两种开放式通信指令，一种集成了连接功能的指令（自带连接功能的指令），一种需要进行单独使用连接（不自带连接功能的指令）指令进行连接后才可使用的指令。因为发送数据和连接功能集成在一起，所以比较方便，所以通常选择自带连接功能的指令较多。

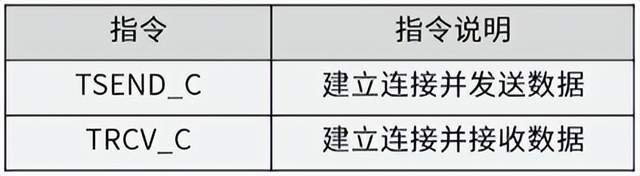

自带连接功能的指令

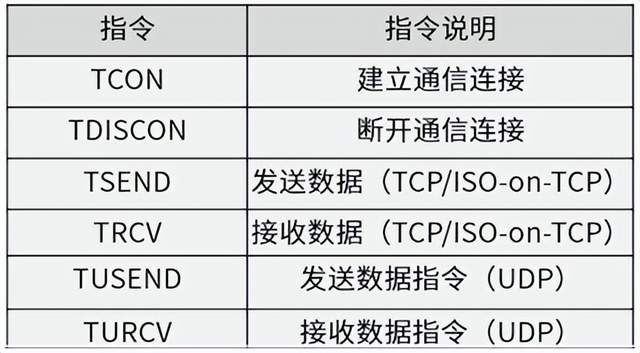

不自带连接功能的指令

指令介绍

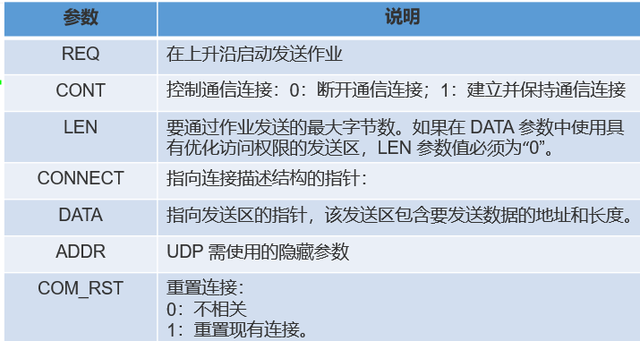

1、TSEND_C指令：建立连接并发送数据指令

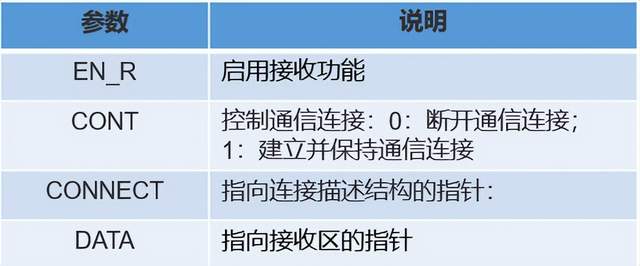

2、TRCV_C指令：建立连接并接收数据指令

通信测试

通信测试：客户端DB3数据块中的10个字节的数据发送到服务器中去。

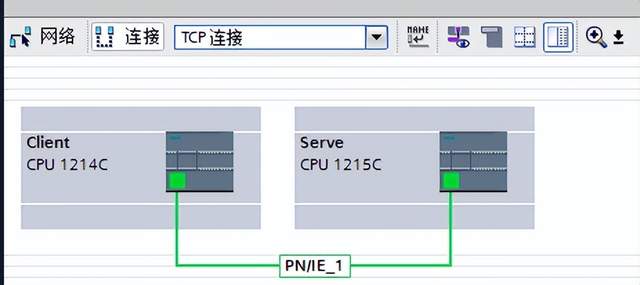

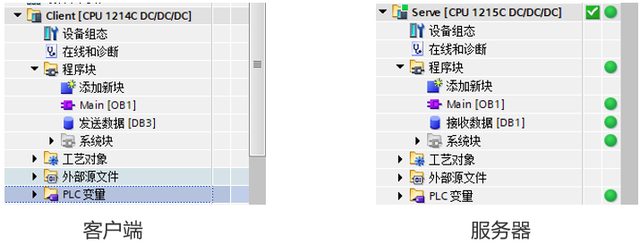

1、新建项目后，添加客户端PLC硬件和服务器PLC硬件

2、在客户端侧组态TCP连接

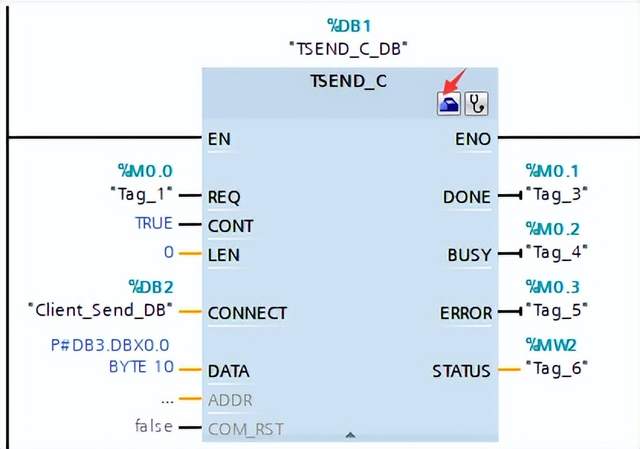

3、添加发送指令块，然后点击“组态”图标

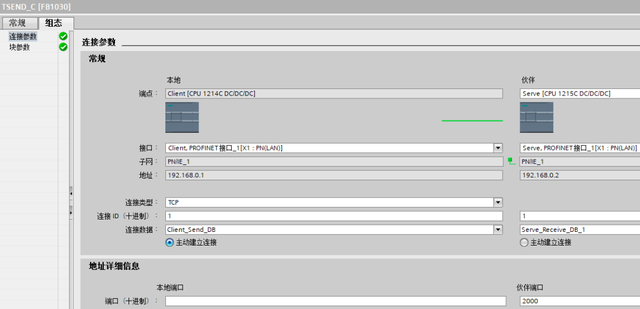

4、在客户端侧组态TCP连接：连接类型选择“TCP”,客户端为主动连接

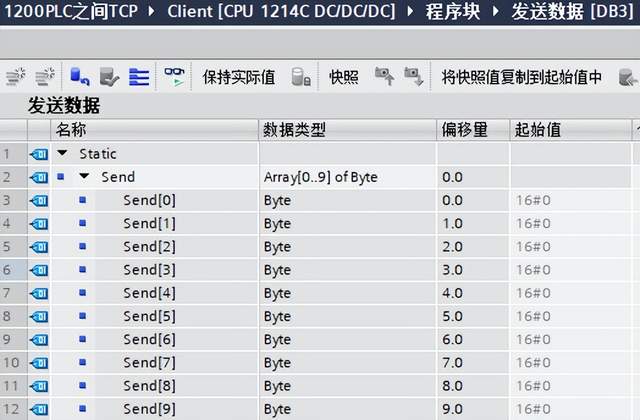

5、创建需要发送的数据块

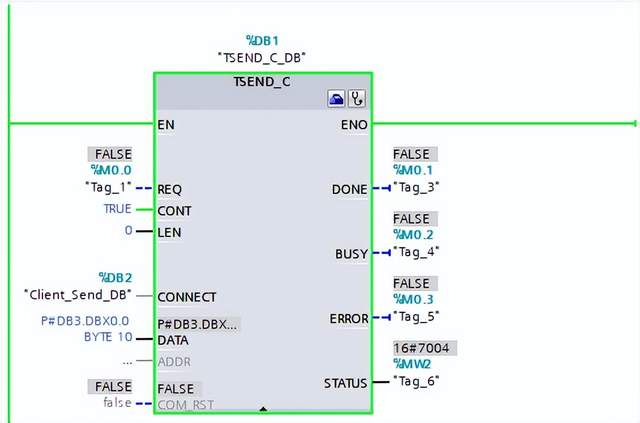

6、客户端程序编写

7、添加接收指令块，然后点击“组态”图标

8、在服务器端侧组态TCP连接

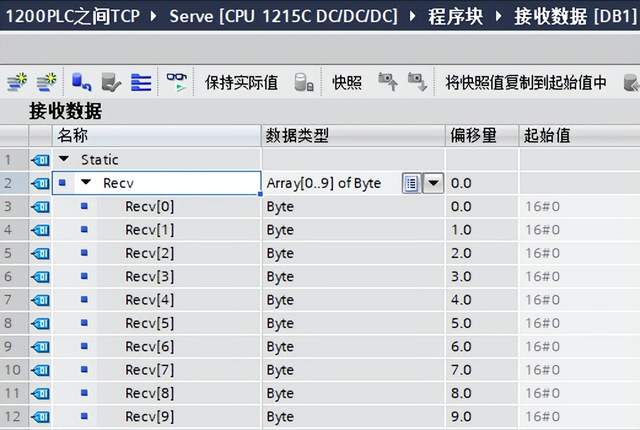

9、创建需要接收的数据块

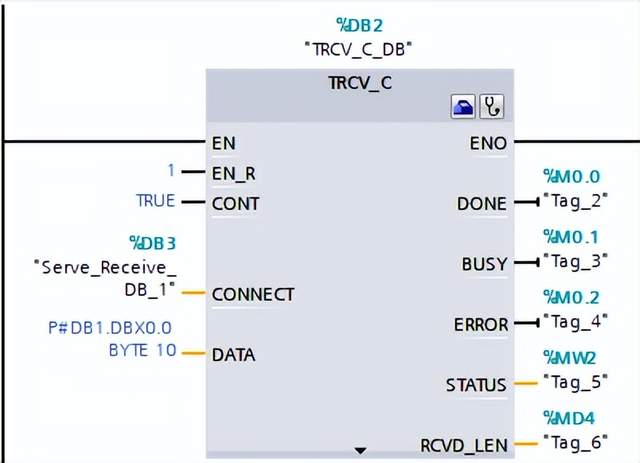

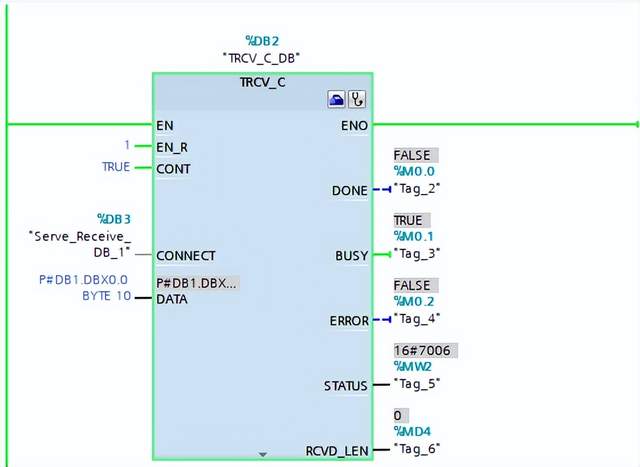

10、服务器端程序编写

来源：技成培训网，作者：技成-郭彪，未经授权不得转载！
