电工基础，光电开关上的L-ON，D-ON，是什么意思？

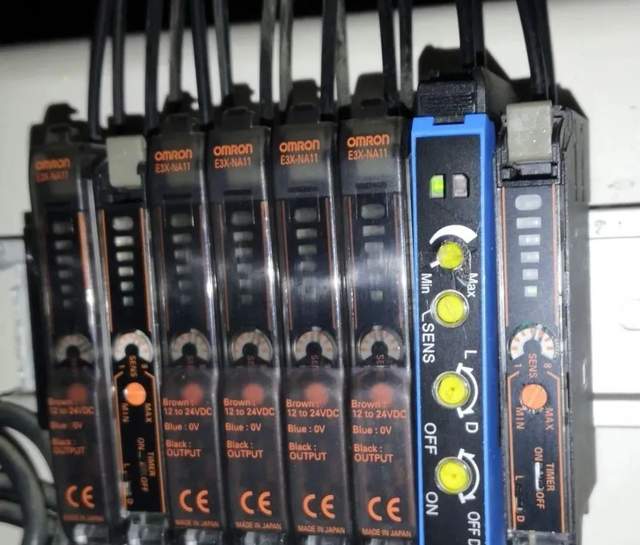

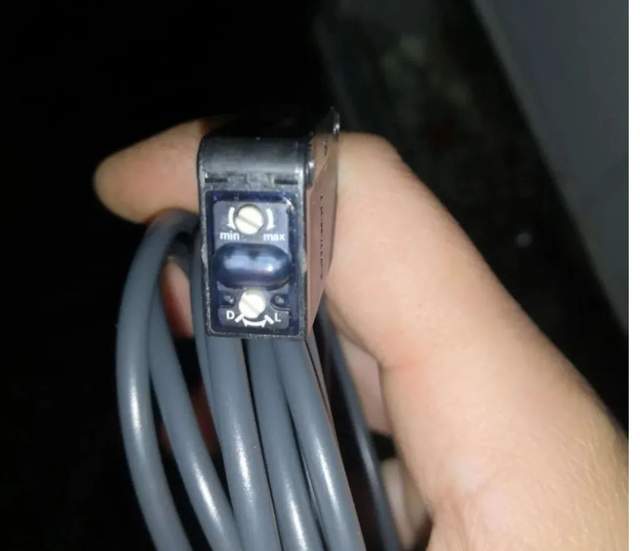

L-ON或L，是英文Light-ON的缩写，意思是光亮-接通，是指光电感应器接收到光就输出，电路接通。
D-ON或D，是英文Dark-ON的缩写，意思是黑暗-接通，是指光电感应器接收不到光时输出，电路接通。

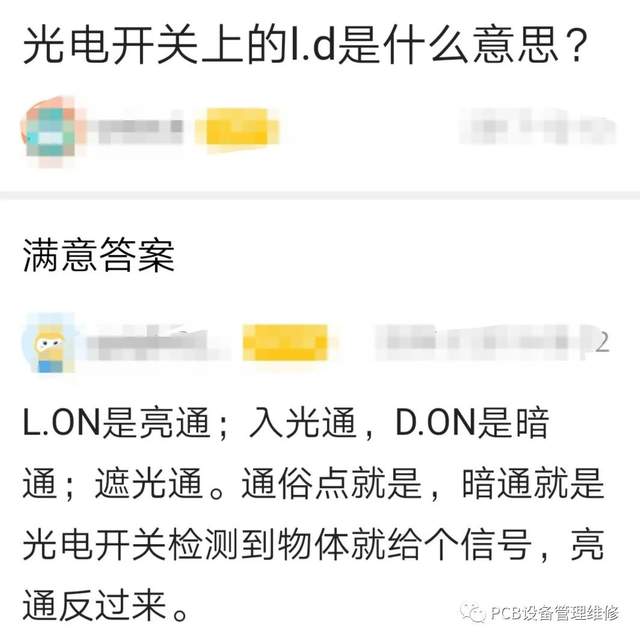

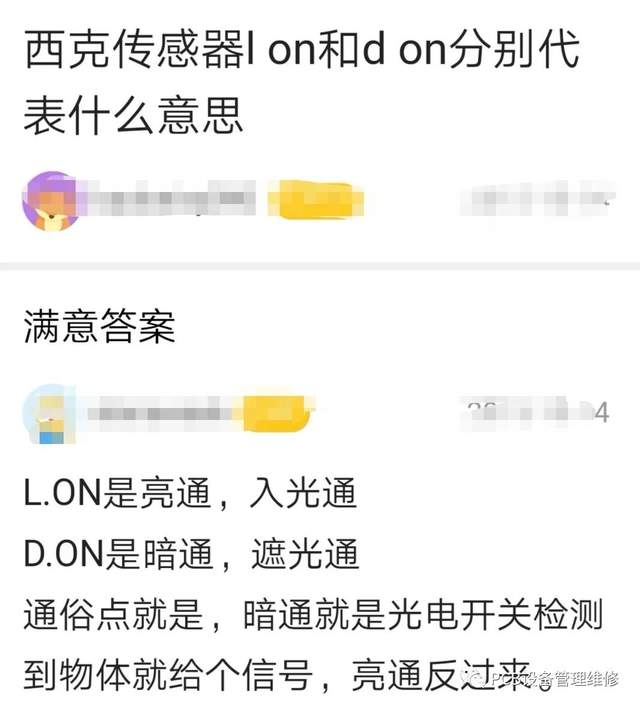

先来看两个网络问答:
这些回答，有些模糊。我们不能片面的说感应器检测到物体有信号就D-ON，没检测到物体有信号就L-ON，应该看感应器的受光部分是否接收到光

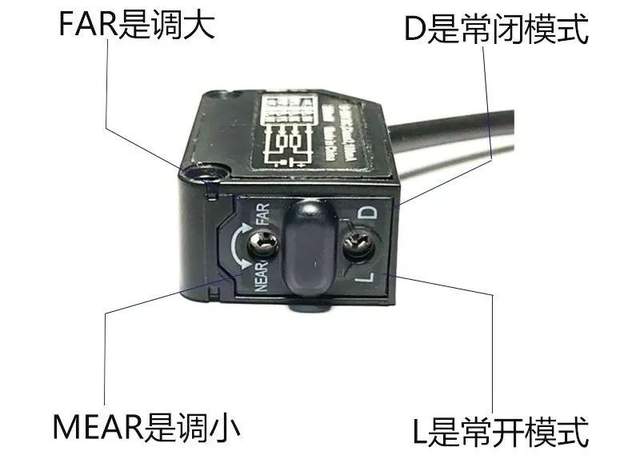

如漫反射型光电感应器，检测到物体，物体反射，受光器接收到光，信号输出就是L-ON（常开），不检测物体信号输出就是D-ON（常闭）。
如回归（镜片）反射、对射型光电感应器，检测到物体，物体阻挡了光的传播路径，受光器不接收光，信号输出就是D-ON（常开），不检测物体时，光路畅通，受光器接收光，信号输出就是L-ON（常闭）。

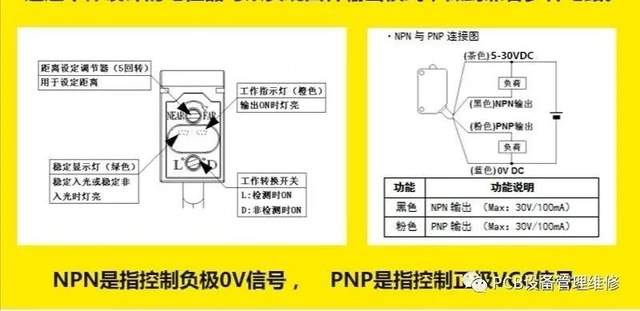

上图这里说的常开、常闭是指无检测物时的电路通断状态。
光电感应器的开、闭是指电路的通断，并不能和NPN、PNP输出混为一谈。

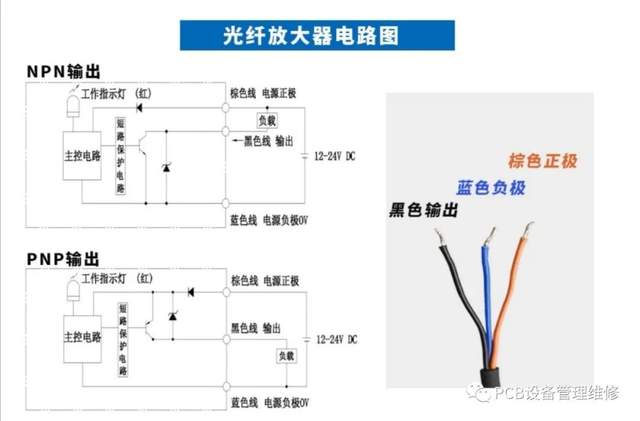

对于感应器是NPN输出，还是PNP输出，要看接收信号的设备电路情况。
接收设备的输入电路是共阳极，就用NPN型输出光电开关 口诀：2N1P，多N为负，负共阳（正），接漏型。
接收设备的输入电路是共阴极，就用PNP型输出光电开关， 口诀：2P1N，多P为正，正共阴（负），接源型。
共阳输入为漏型输入，指电流方向：电源正→公共端→内部负载→接线端→开关→电源负。
漏型输出，指电流方向：电源正→负载→接线端→内部开关→公共端→电源负。
可以理解漏型输入为接线端接负极（漏出），不管开关怎样，电流最后要回到电源负极。
漏型输出是配合漏型输入而说的，漏型输入与漏型输出才能组成回路。
共阴输入为源型输入，指电流方向：电源正→开关→接线端→内部负载→公共端→电源负。
源型输出，指电流方向：电源正→公共端→内部开关→接线端→负载→电源负。
可以理解源型输入为接线端接正极（源入），不管开关怎样，电流最后要从电源正极流入。
源型输出是配合源型输入而说的，源型输入与源型输出才能组成回路。

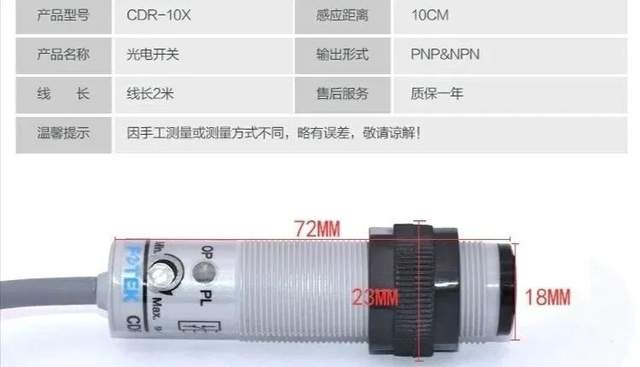

PNP与NPN组合在一起的光电开关，一般情况是黑色线接NPN方式，粉（白）色线接PNP方式。
|
