三相三线制、三相四线制及三相五线制配电电路的区别

gkket

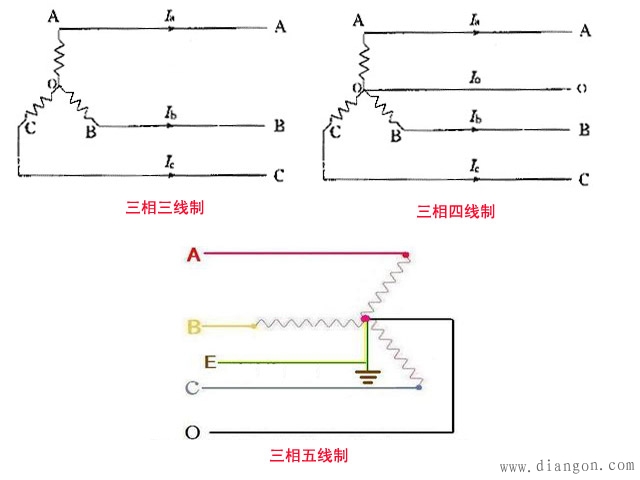

三相三线制电路：多是指10KV电压及以上高压线路。
三相三线制，不引出中性线的星型接法和三角形接法。电力系统高压架空线路一般采用三相三线制，三条线路分别代表a，b，c（U,V,W）三相。通常在野外看到的输电线路，一回即有三根线（即三相），三根线可能水平排列，也可能是三角形排列的；对每一相可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采用分裂导线，多根线组成一相线，一般2-4分裂，在特高压交直流工程中可能用到6-8分裂），没有中性线，故称三相三线制。
三相交流发电机的三个定子绕组的末端联结在一起，从三个绕组的始端引出三根火线向外供电、没有中线的三相制叫三相三线制。
大部分供电局为了解决回路带来的问题 很多时候B相无电流和电压，充当回路作用。
三相四线制电路：多是指660/380/220低压线路。
三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线，如果不接地，则从严格意义上来说，中性线不能称为零线）。在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
不论N线（中性线）还是PE线（保护接地线），在用户侧都要采用重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。这一点一定要切记！
三相五线制电路：三相五线指的是三根相线和一根零线加一根接地线的配电方式。从安全上考虑目前施工现场基本上都要求采用三相五线制的配电方式。
三相五线制，是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线与PE线的根本区别在于：零线构成回路，PE线仅起保护作用。现在民用住宅供电已经规定要使用三相五线制，如果你的不是，可以要求整改。为了安全，要斩钉截铁地要求使用三相五线制！
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色，N线用淡蓝色，PE线用黄绿双色。
