在对变频器进行维修时，通常应按下面的维修步骤进行。

一、了解故障情况，做好维修记录

　　1）记录变频器的型号、功率、电压等级。

　　2）取得变频器的有关资料，最好是使用手册。

　　3）了解变频器的使用情况。

　　4）记录变频器故障现象和损坏情况。

二、停电初步检查

　　停电进行初步检查是获取第一手资料的关键，特别注意在检查过程中拆卸的连接导线、接插件和元器件要按拆卸顺序一一认真做好标示和记录，以便检查后准确复原。

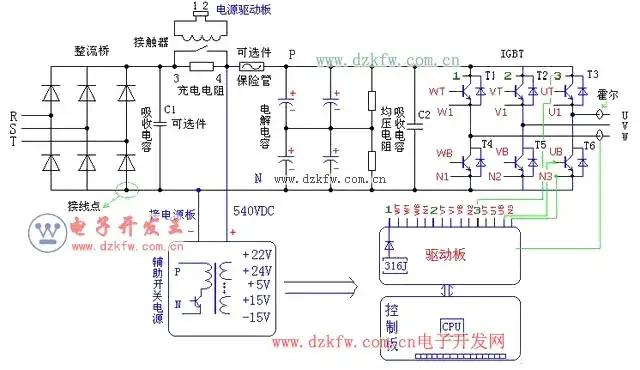

　　1）卸开变频器的盖板或面板，直观检查变频器的所有部件有无异常，主电路的检查应在拆除了控制电路板后进行（检查时主要接电动机）。

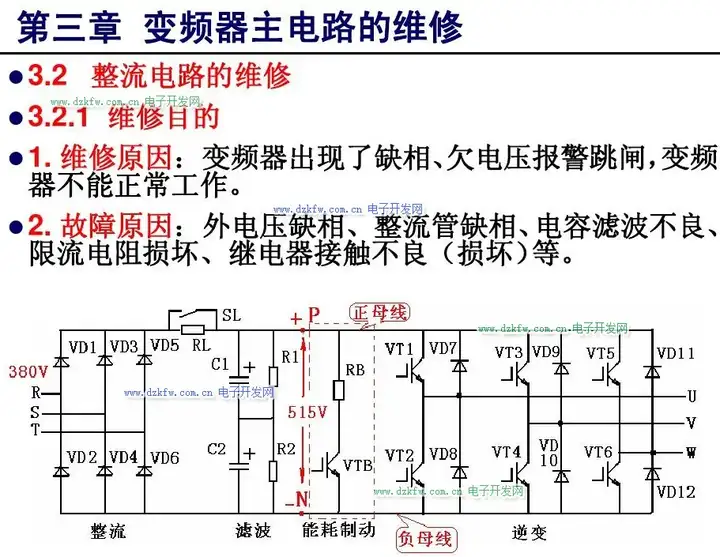

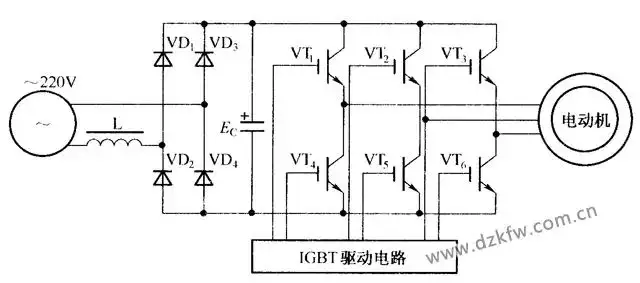

　　2）用指针式万用表欧姆挡（R×1）检查输入侧断路器、熔断器是否完好，接着检查整流电路及相关主电路是否正常。一般应分别测量R、S、T端对直流P、N端的正反向电阻来初步判断整流二极管的好坏。如果整流电路是三相半控桥，则要测试晶闸管的好坏。

　　3）用指针式万用表欧姆挡（R×1）检查中间电路滤波电容的好坏以及制动单元和制动电阻有无损坏。

　　4）用指针式万用表欧姆挡（R×1）检查逆变器部分功率模块是否正常。通常是分别测量U、V、W端对直流P、N端的正反向电阻来初步判断元器件的好坏。

　　5）用指针式万用表高阻挡测量主端子对壳（金属部分）的电阻，确认是否有短路现象。

　　6）检查所有接插件有无损坏，安插位置是否正确。

　　7）对产生怀疑的故障部位，应细心检查所有相关元器件，直至查到故障所在，对确认的故障元器件和连线，应进行更换和修复，并进行必要的清拭工作。

三、上电检查和处理

　　上电后，如果变频器的故障依然存在，就应借助仪器仪表做进一步的检查。上电检查应严格遵守安全操作规程，尤其要特别注意人身安全和设备安全。一般应事先进行故障原理分析，初步确定故障部位，有针对性地进行检查。实际上有相当数量的故障项目只有在上电后才能检查。例如，开关电源、直流母线电压等，操作面板也只有在送电操作后才能确认是否完好。对检查出来的故障元器件，当然应在停电后才能进行更换和修复。

四、元器件的更换

　　1）对于确认的损坏元器件，原则上应按原型号新件更换，在参数、外形尺寸、安装方式等都满足要求的条件下，才允许用其他型号的产品替换。当元器件已损坏无法确定原来的型号和规格时，应设法通过查询或在同规格型号的其他变频器上获得相关数据。

　　功率模块的代换中由于元器件的生产批号会有所不同，但性能完全相同，所以没有必要要求型号一字不差，例如7MBR25NF-120与7MBR25NE-120．其内在参数完全相同。但在常见的功率模块更换中，也有外形、引脚、功能都与原来的相同，但无法正常代用的情况，例如，eupec模块BSM50GP-120不能代换三菱模块7MBR50SB-120，使用中应灵活对待。

压敏电阻损坏后，更换时除了阻值应相同外，还应注意是正温度系数还是负温度系数。

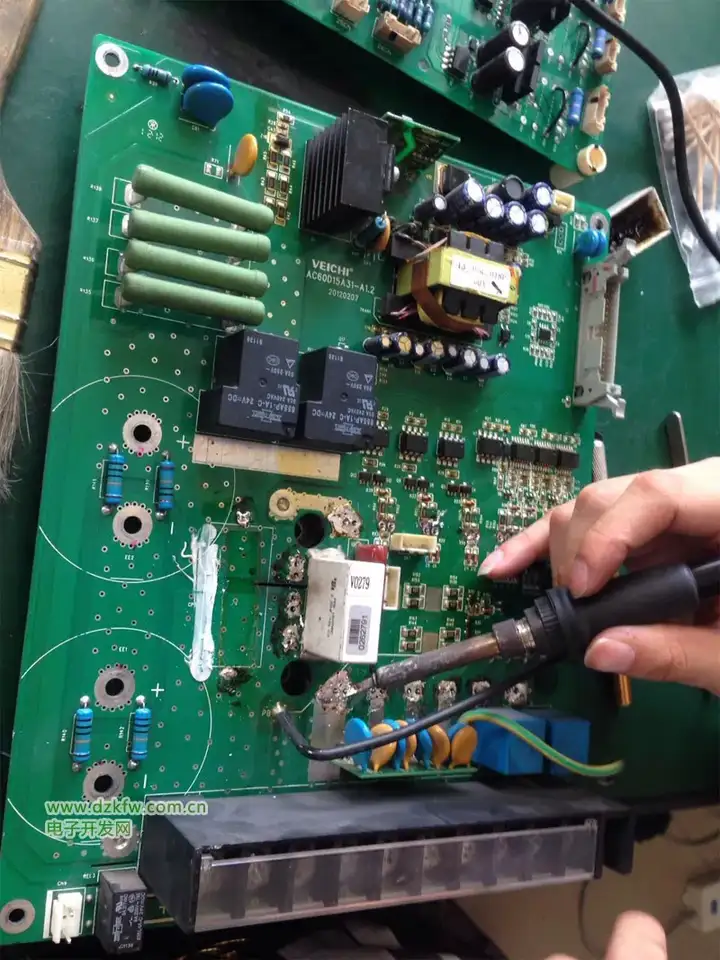

　　2）更换IC芯片前应检查电烙铁是否漏电，并采用其他防静电措施（如使用防静电的橡皮垫、防静电刷子等），防止损坏自身甚至殃及控制板上的其他芯片。

　　3）所有安装在散热器上的功率模块，在更换时均应先清洁散热面，并在安装前均匀涂抹散热硅脂，并注意拧紧固定螺钉，以满足散热要求。

　　4）更换元器件后，注意原样恢复所有被拆除的坚固螺钉、导线、接插件和元器件，切不可弄错。
