1、应用场景：你家里有段楼梯，楼梯上要装一盏灯照明，并且，楼上楼下要分别装一个开关，控制这盏灯。
那个你就需要双控开关电路实现。
双控开关电路图如下：
（说明：以下图中k1、k2、k3、k4表示开关，
L1表示灯泡，
实心点表示开关基点，
空心点表示线路触电，
红线表示电流的路径
双控开关电路图说明：
对开关k1来说，后面总有一条线是通的，所以k1可以控制电灯。
对开关k2来说，前面总有一条线是通的，所以k2可以控制电灯。
2、应用场景：也许你家里是三室一厅的方子，客厅要装一盏灯照明，并且，在三个房间都要，控制这盏灯。
那个你就需要三控开关电路实现。
在一灯双控的基础上拓展下思维，来个一灯三控，
三控开关电路图如下：
三控开关电路图说明：
对开关k3来说，前面总有一条线是通的，后面总有一条线是通的，所以k3可以控制电灯。
其他三控开关电路图说明：

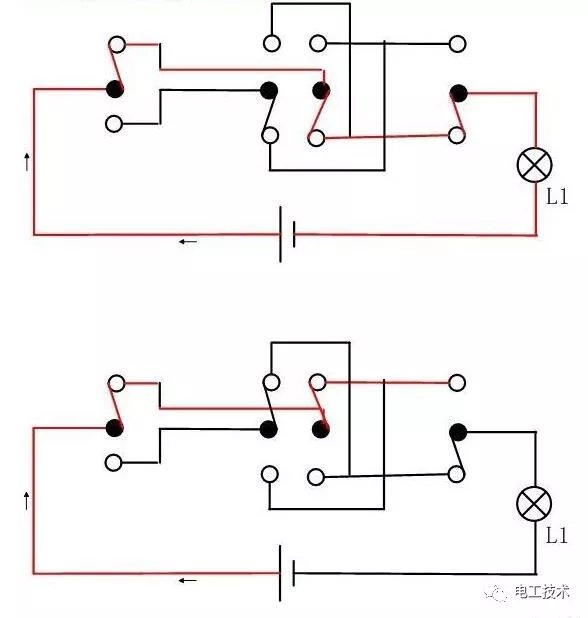

其他三控开关电路图1
3、三控开关电路3

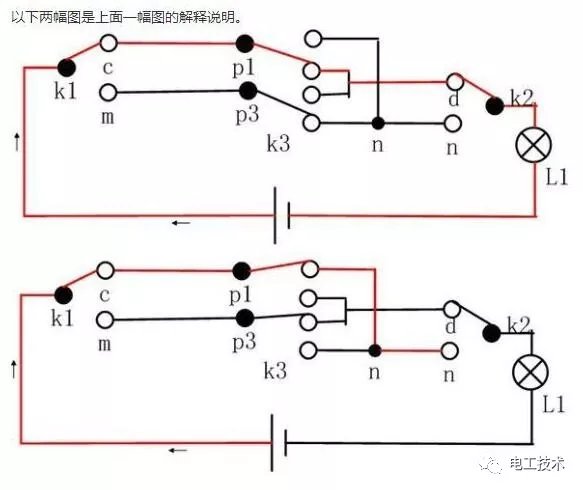

以下两幅图是对上面这幅图的解释说明
3、应用场景：也许你家里搬到了白宫，（房子可就多了）客厅要装一盏灯照明，并且，在每个个房间都要，控制这盏灯。
那个你就需要多控开关电路实现。

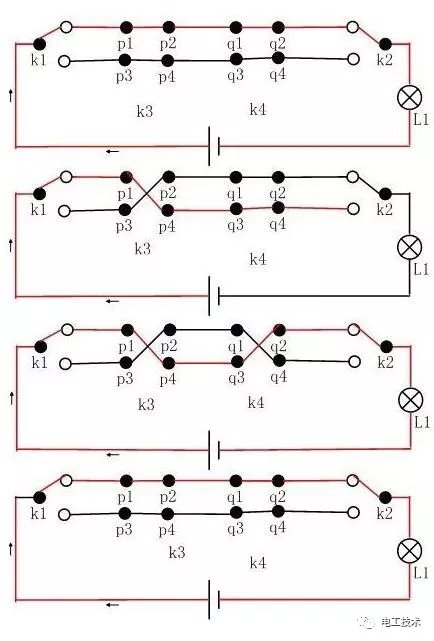

再在一灯三控的基础上拓展下思维，一灯多控，多控开关电路图如下：
多控开关电路图说明：
对开关k4来说，前面总有一条线是通的，后面总有一条线是通的，所以k4可以控制电灯。
4、在双控、三控和多控电路中，使用到了一刀双掷和双刀双掷开关，大致模型如下：
|
