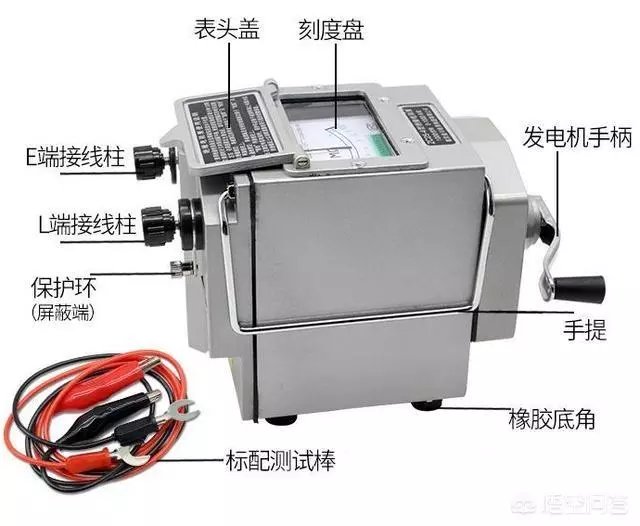

断路器因为漏电跳闸后，判断故障点出现在火线上还是零线上，是故障检修的第一步，也是最简单的一步。下面我提供两种方法。 方法一：摇表测量摇表是比较专业的测量工具，也是相对来说最安全的一种方法。 方法如下： 1.准备一块摇表（家庭临时使用，买几十元一块的就行）； 2.红色检测棒接在L接线柱上，黑色检测棒接在E接线柱上； 3.把断路器下口的两根出线拆下来，红色检测棒夹在火线的导体上，黑色检测棒夹在配电箱里的地排上。（拆下断路器负载端电线后可尝试合闸，如果依然跳闸，则可以判定为断路器损坏。如果不跳闸，可以把旁边回路的负载也拆下来，装到现在这个断路器上，再合闸——如果此时跳闸，也证明断路器损坏。） 4.摇动万用表手柄（不要用手接触任何导体），逐渐加速，最后稳定在转速为2转/秒，观察测量数据。如果数据大于0.3MΩ，则火线正常。 5.同样的方法测量零线。 注意：标准电线的绝缘电阻是0.5MΩ，但是实际应用中，可能由于电线质量差异，或使用环境差异等，导致绝缘电阻降低。但只要绝缘电阻在0.3MΩ以上，就不会引起跳闸。 方法二：观察跳闸时间 把插座上的所有插头都拔掉，合闸送电。如果合闸后立刻跳闸，则故障点在火线上；如果合闸后不跳闸，就去找一个无故障的电器插在插座上，一插就跳闸，则故障点在零线上。 版权免责声明：水电工论坛致力于好文共享，推送文章部分源于网络，版权归原作者所有，若涉及版权问题，烦请原作者联系我们，我们会在24小时内删除处理，谢谢！
|
