电气照明线路导线根数几根线?如何确定？一般，单联单控开关为：单联单控开关2根，双联单控开关为3根，依次类推。 1、火线先进开关，再进灯具，地线、零线不进开关，直接连灯具； 2、按照灯具需要，确定1个灯具至少用几根线； 3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线； 4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线； 5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。 单控开关 在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。 如：厨房使用单控单联的开关，一个开关控制一组照明灯光在客厅可能会安装三个射灯，那么可以用一个单控三联的开关来控制。 双控开关一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。 三控开关三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。 多控开关可以实现在无限多的地点控制照明灯的开关。

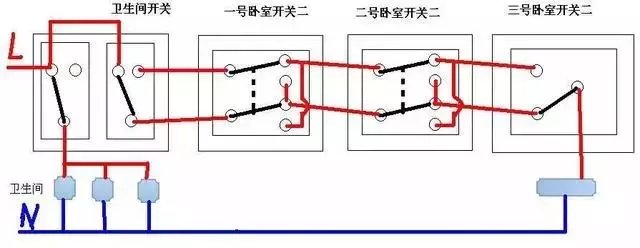

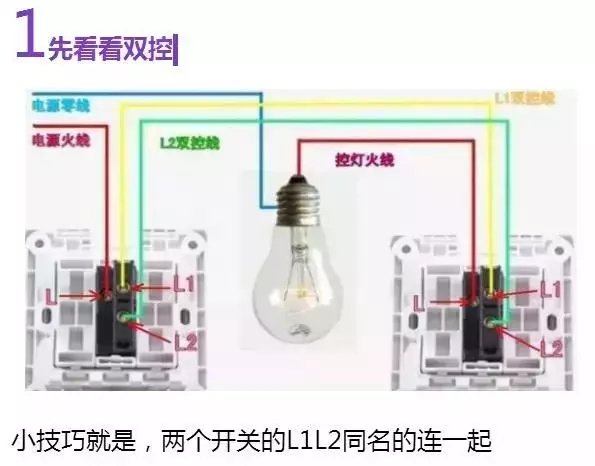

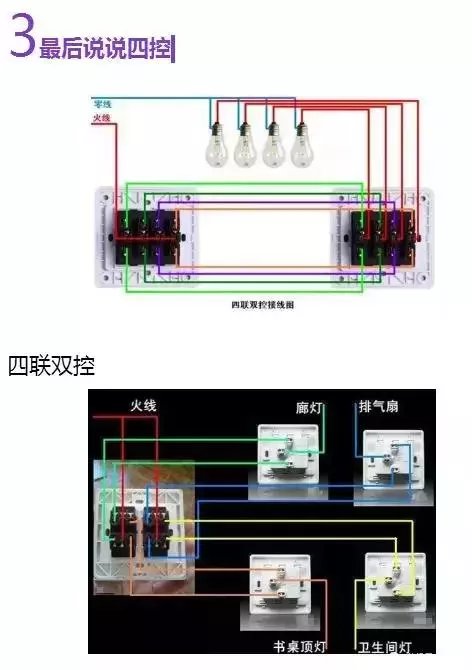

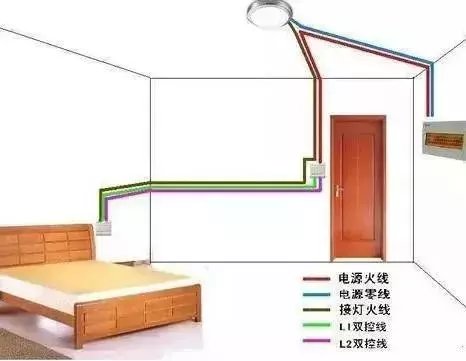

1 双控三控四控开关的接线

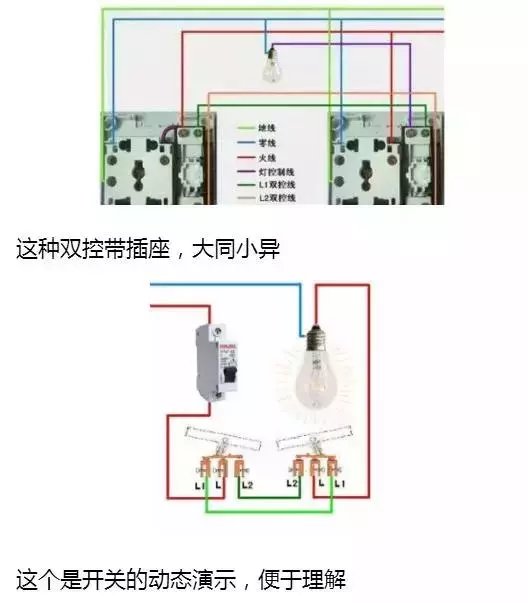

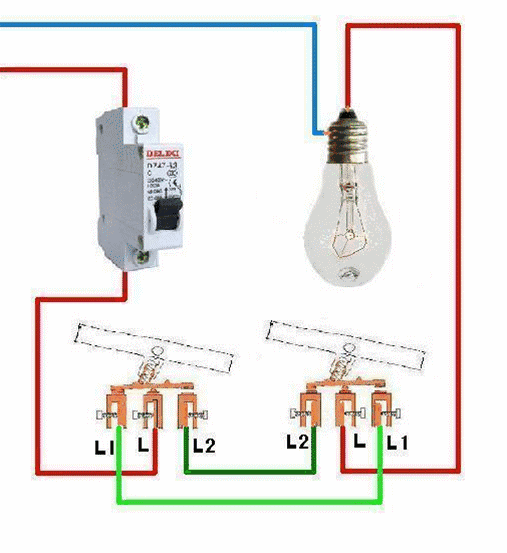

这个是开关的动态演示，便于理解

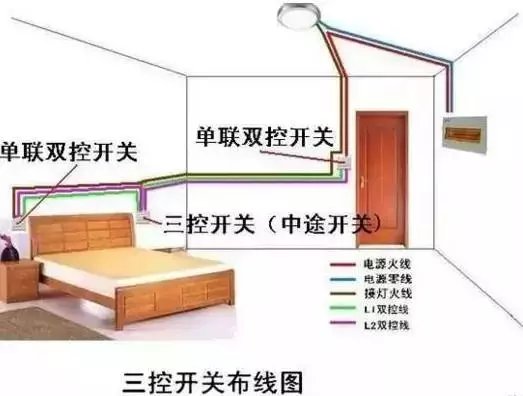

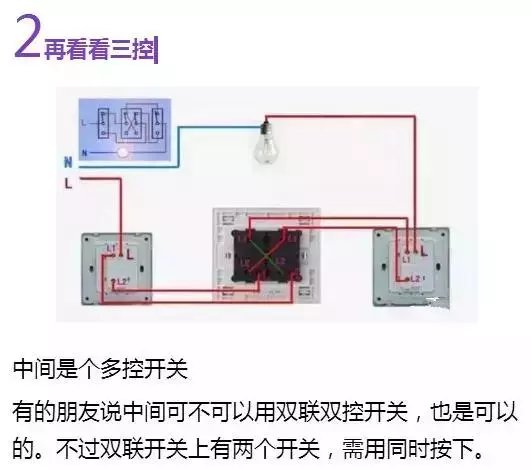

三控开关的布线
看电线颜色，区分零火线：火线L：红色，黄色，绿色 零线N：蓝色，黑色 地线PE：黄绿双色线 以上看色识线的方法，仅供参考，实际区分应该用试电笔测试，区分零火线。
|
