PLC与变频器RS-485通信方法

198366809 · 发表于 2019-5-31 08:00:57

变频器与PLC进行RS-485通信连接后，可以接收PLC通过通信电缆发送过来的命令，如果有多台变频器与PLC进行RS-485通信连接，必须给每台变频器设置站号（使用参数Pr. 117，o～31），PLC向某台变频器发送命令数据时，数据的首端为站号。

优点：硬件简单、造价最低，可控制32台变频器

缺点：编程工作量较大

1、单台变频器与PLC的RS-485通信连接

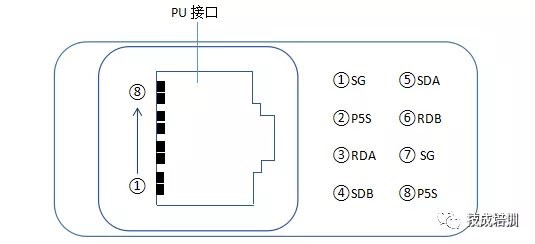

两者在链接时，一台设备的发送端子（+\-）应分别与另一台设备的接收端子（+\-）连接，接收端子（+\-）应分别与另一台设备的发送端子（+\-）连接。

485BD通信板的外形与安装

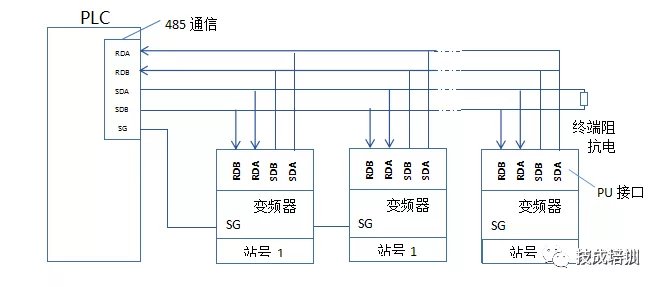

2、多台变频器与PLC的RS-485通信连接

它可以实现一台控制多台变频器的运行

变频器与PLC相衔接时应该留意以下几点：

（1）对PLC自身应按规定的接线规范和接地条件进行接地，并且应留意防止和变频器运用共同的接地线，且在接地时使二者尽可能分隔。

（2）当电源条件不太好时，应在PLC的电源模块及输入/输出模块的电源线上接入噪音滤波器、电抗器和能降低噪音用的器材等，别的，若有必要，在变频器输入一侧也应采纳相应的办法。

（3）当把变频器和PLC装置于同一操作柜中时，应尽可能使与变频器有关的电线和与PLC有关的电线分隔。

（4）经过运用屏蔽线和双绞线到达进步噪音搅扰的水平。
