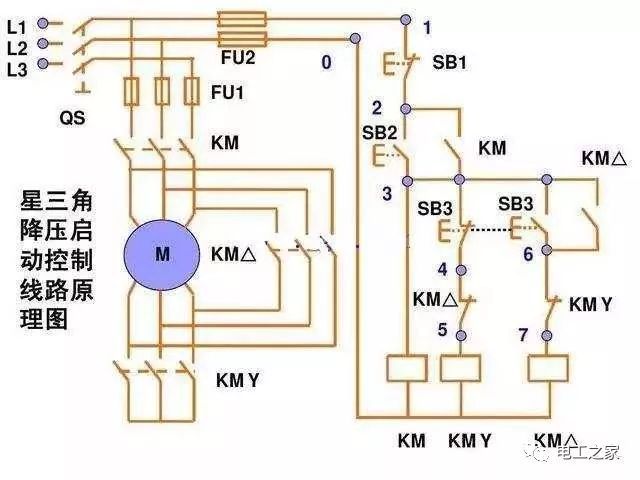

星三角启动电路启动电流计算方法

gkket

星三角启动电流计算如下：

1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。

4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可选择6或10平方毫米的电缆

5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。

    电机三角运行，星形启动，启动电流是三角直接启动的1/3。

   可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流。在乘1/3就是星型的启动电流。

   好象结果与三角运行电流差不多，就以额定电流选接触器和断路器好了。

   实际购买的星三角启动器的两个接触器是型号电流一样大的。就是运行额定电流选的。
