本文主要讲三个问题：1、如何解决图纸乱码；2、如何解决软件界面乱码；3、如何保存图纸发给对方不会出现乱码。

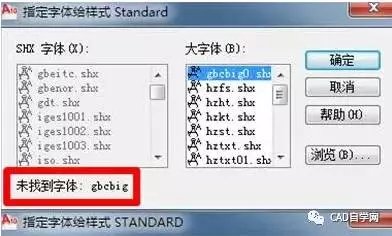

1、如何解决图纸乱码 第一步：用你所安装的CAD版本打开图纸，这里我以CAD2010为例。打开的时候如果出现下面图片中的情况，就说明你CAD字体不全，红色圈中就是你CAD字体库里所缺少的字体。  第二步：打开后字体显示不全。出现上述情况后，打开后的图纸有很多字、标注和符号会显示不出来，让图纸不完整，无法进行审阅。例如会出现下面的情况：  第三步：开始解决问题以下面的情况为例说明解决方法。打开CAD图纸后提示——未找到字体：gbcbig。这时候不要点确定按钮，点确定按钮就是用其它字体去替代gbcbig字体，让显示出来的字体不是原版的字体，有时候可能会有误差，而是记下gbcbig。  第四步：搜索字体。打开浏览器，用百度或其它搜索引擎搜索gbcbig。 第五步：选择网站下载字体这里大家根据搜索情况自行甄别下载，CAD自学网都有提供。 字体库： 第六步：复制字体到CAD字体库中 将下好的字体复制到CAD字体文件夹中，比如我的是：C:zcsAutoCAD 2010Fonts，把下好的字体gbcbig或者其它字体复制到里面就行了。  第七步：下好所有字体。重复第三、四、五、六步，把缺少的字体全部下全并复制到Fonts文件夹中。 第八步：重新打开CAD软件，打开图纸。关闭CAD，重新用CAD打开图纸，所有的字体都显示出来了。

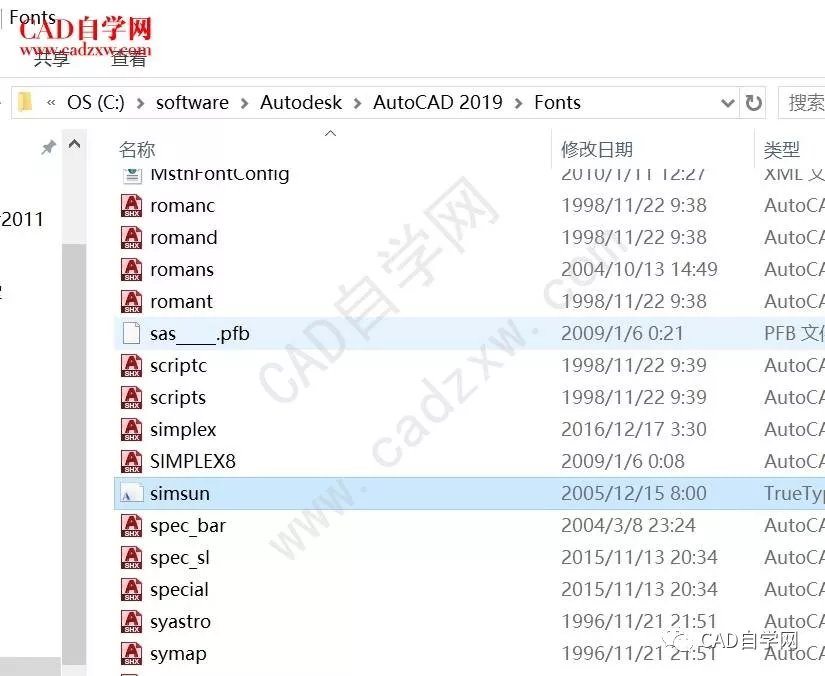

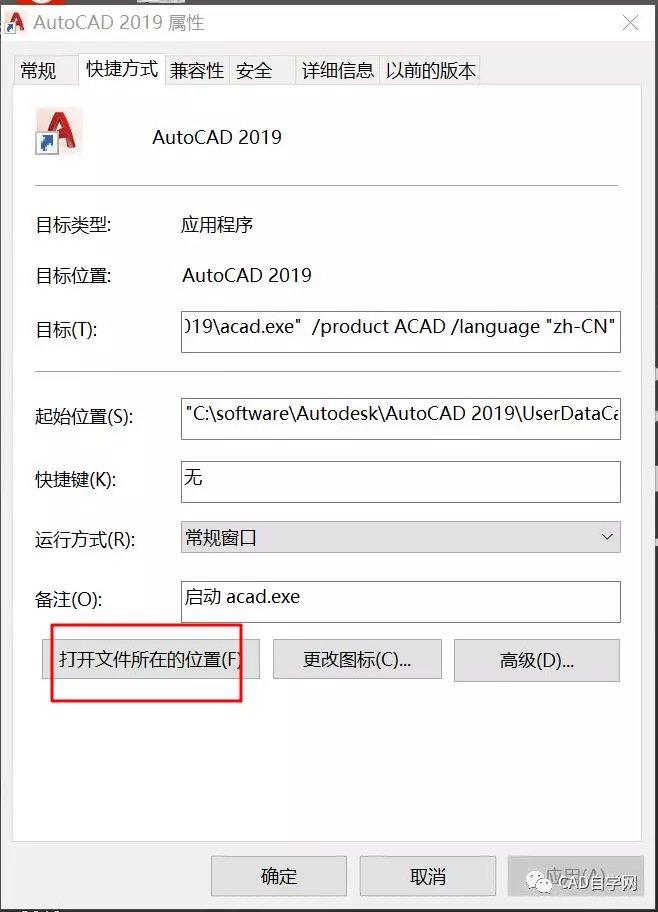

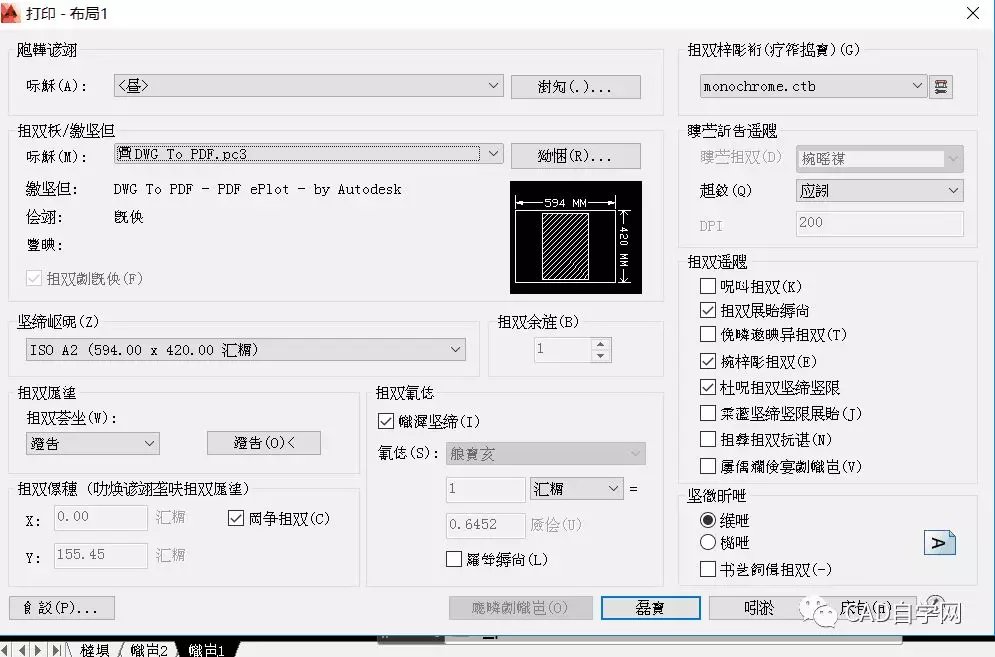

2、如何解决软件界面乱码 有时候在打开cad文件时，所有对话框菜单界面变成了乱码。主要cad软件字体文件夹里的字体与系统自带的字体有冲突造成的； 在cad桌面快捷处右键菜单》属性》打开文件所在位置； 找到并打开fonts文件夹，找到simsun.ttc字体； 直接删除掉simsun.ttc字体，重新打开cad软件即可。
注：有的情况不一定是simsun.ttc这个字体造成的，主要是由于系统自带字体在cad字体文件夹里又放了一边，可以按类型排列找一下其他后缀ttc、ttf的字体文件删掉。

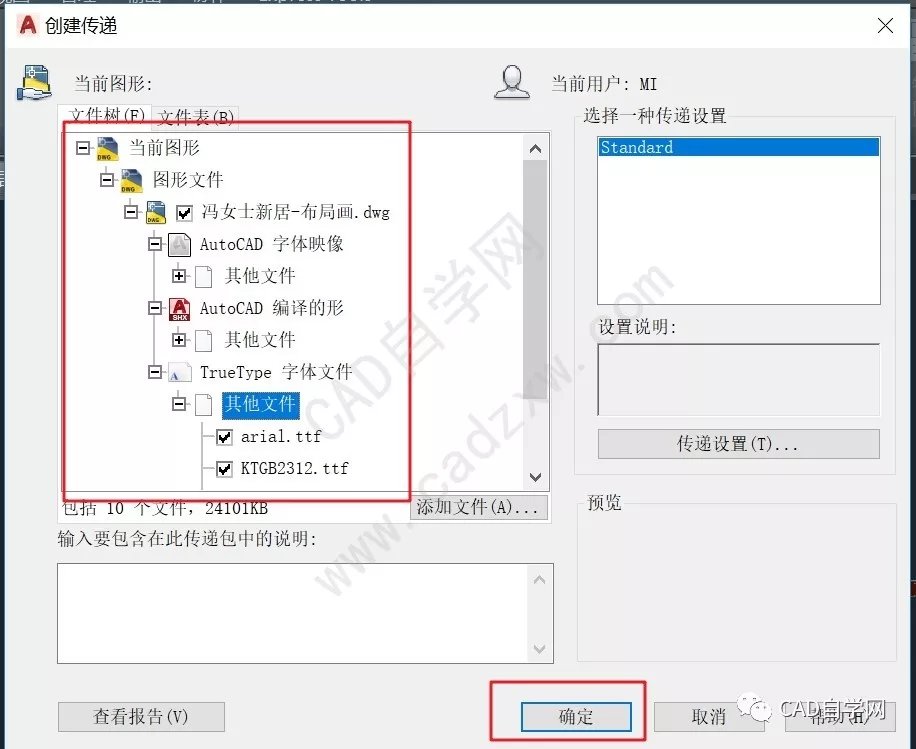

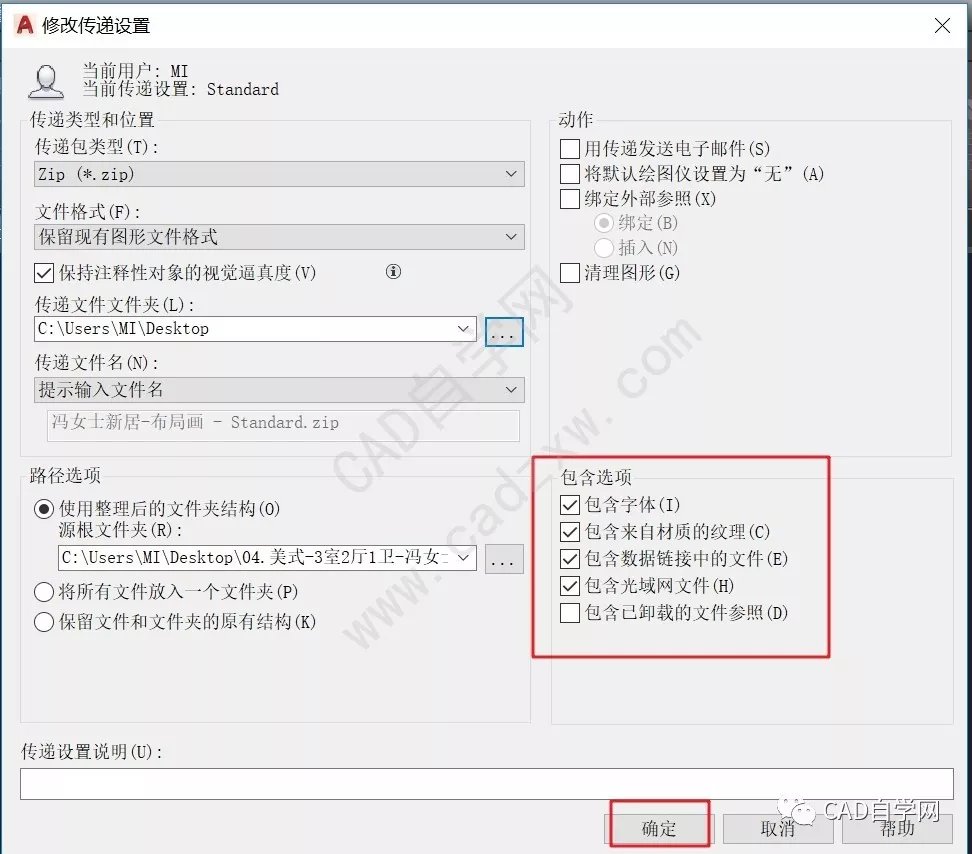

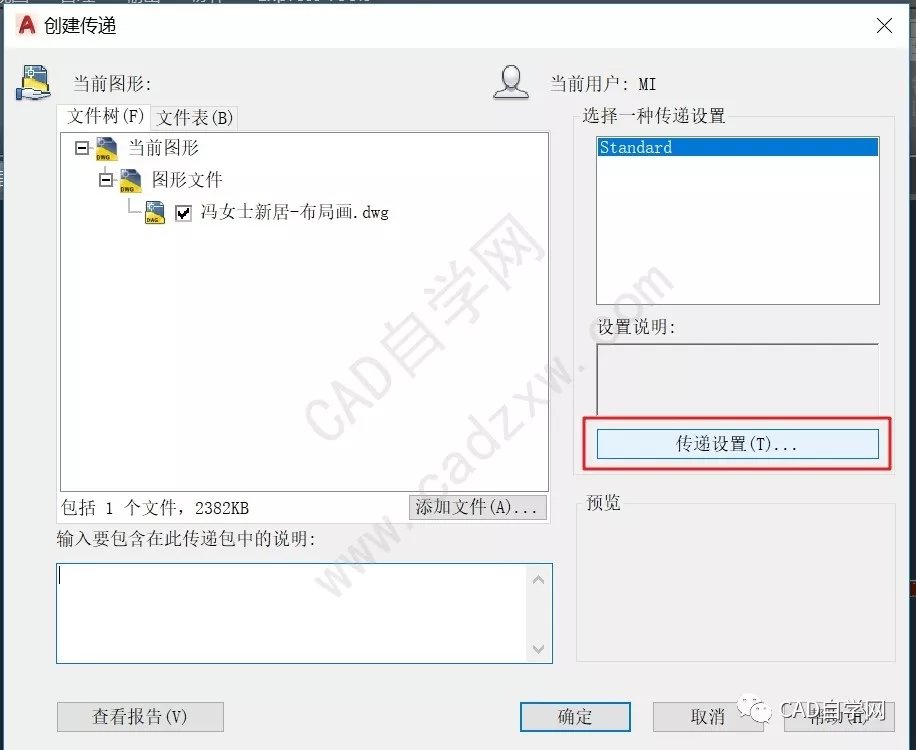

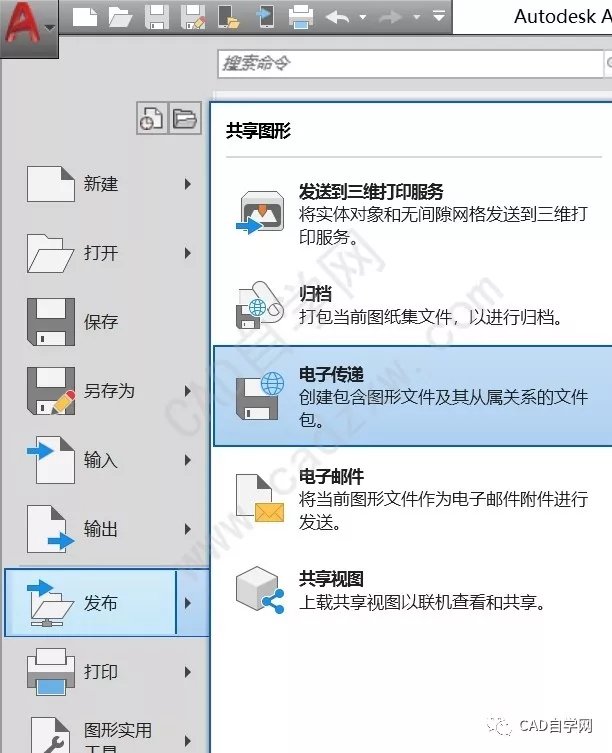

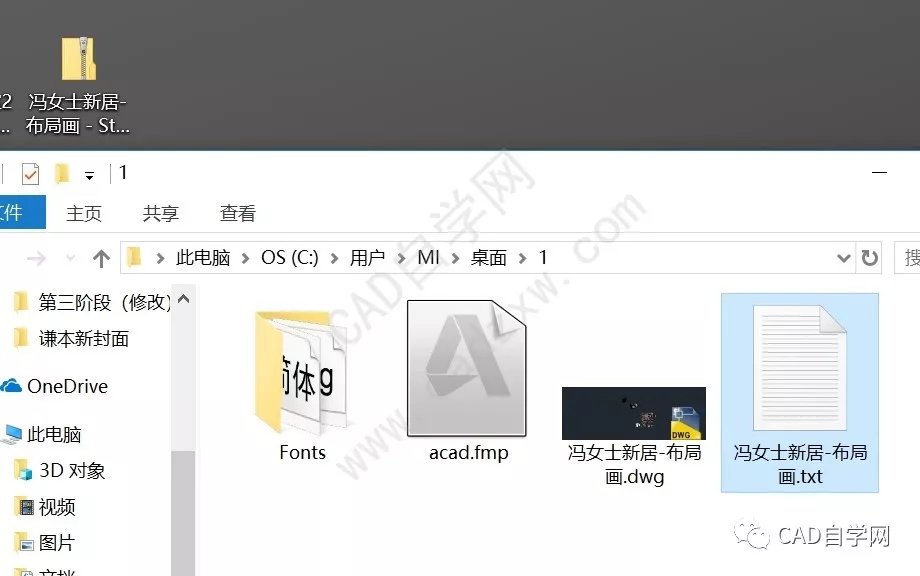

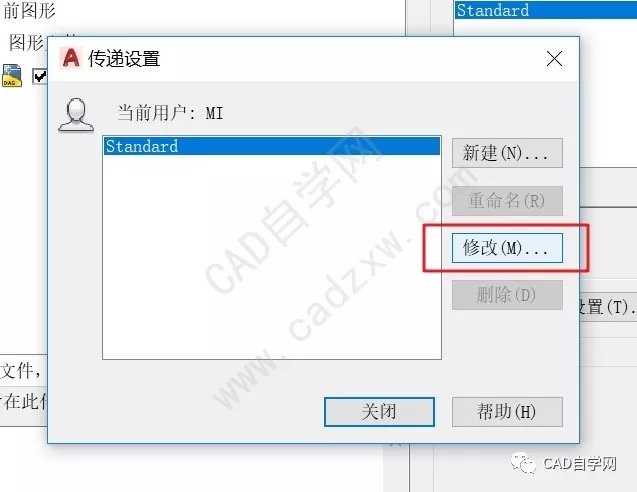

3、如何保存图纸发给对方不会出现乱码 不管你是甲方还是乙方，还是。。。是不是经常打开cad图纸都会出现乱码等现象，那么如何传递图纸不会出现乱码呢，作为设计师养成这样一个良好习惯非常重要。 具体方法： 1、首先打开需要保存的图纸，点左上角【A】图标，点【发布】，点【电子传递】； 2、点传递设置； 3、点修改； 4、这里主要是勾选右下角【包含选项】，其他自行设置，设置好后点确定； 5、点关闭； 6、左上角可以看到保存的文件，确认无误后点确定； 7、传递好之后打开压缩包可以看到传递的文件包括字体、字体映射文件、图纸和说明等文档。
|
