如何正确使用变频器

198366809

变频器顾名思义就是改变频率的变频器（VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

一、变频器的分类

1．按输入电压等级分类

在非标自动化中常用的是单相220 V变频器、三相220 V变频器。三相380V变频器.

2．按变换频率的方法分类

变频器按频率变换的方法分为交-交型变频器和交-直交型变频器。交-交型变频器可将工频交流电直接转换成频率、电压均可以控制的交流，故称直接式变频器。交直-交型变频器则是先把工频交流电通过整流装置转变成直流电，然后再把直流电变换成频率、电压均可以调节的交流电，故又称为间接型变频器。

3．按直流电源的性质分类

在交-直-交型变频器中，按主电路电源变换成直流电源的过程中，直流电源的性质分为电压型变频器和电流型变频器

二、变频器的给定控制方式

变频器常见的频率给定方式主要有：操作器键盘给定、接点信号给定、模拟信号给定、脉冲信号给定和通讯方式给定等。这些频率给定方式各有优缺点，必须按照实际的需要进行选择设置，同时也可以根据功能需要选择不同频率给定方式进行叠加和切换。

三、变频器的控制方式

(1) 矢量控制

矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量控制方式和无速度传感器的矢量控制方式两种

(2) V/f控制

V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。

(3) 转差频率控制

转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异 步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响应特性。

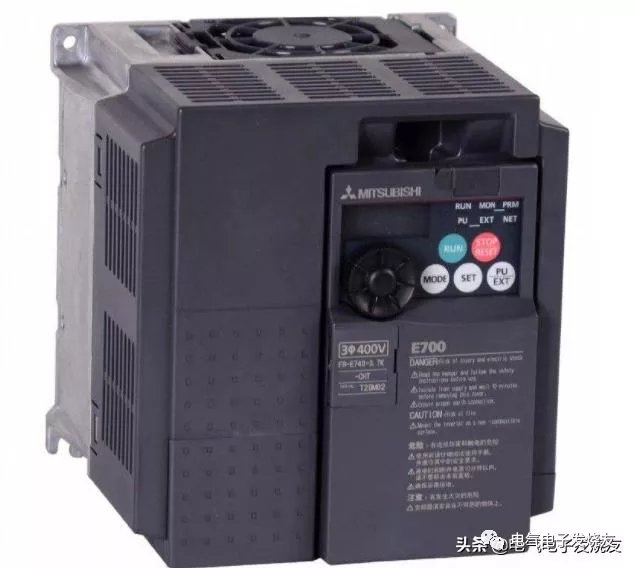

下面以三菱的变频器为例来讲解

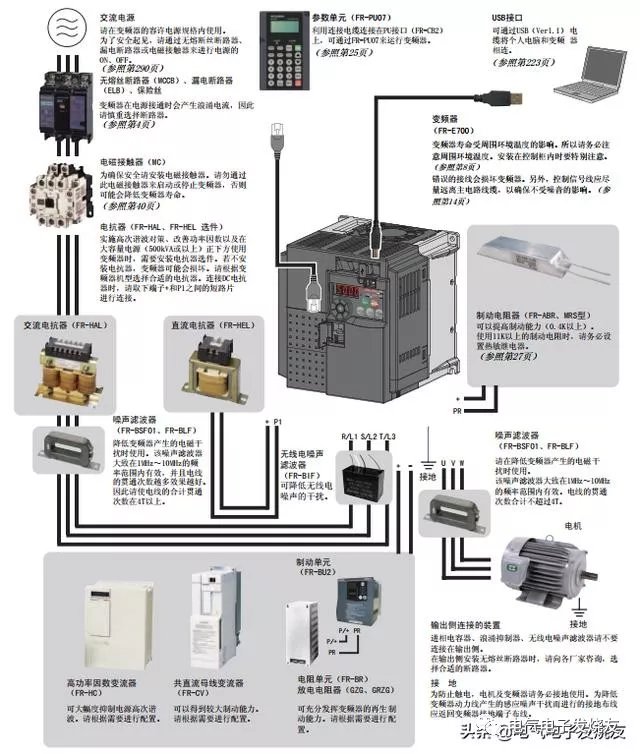

1）变频的周边设备

2）变频器接线

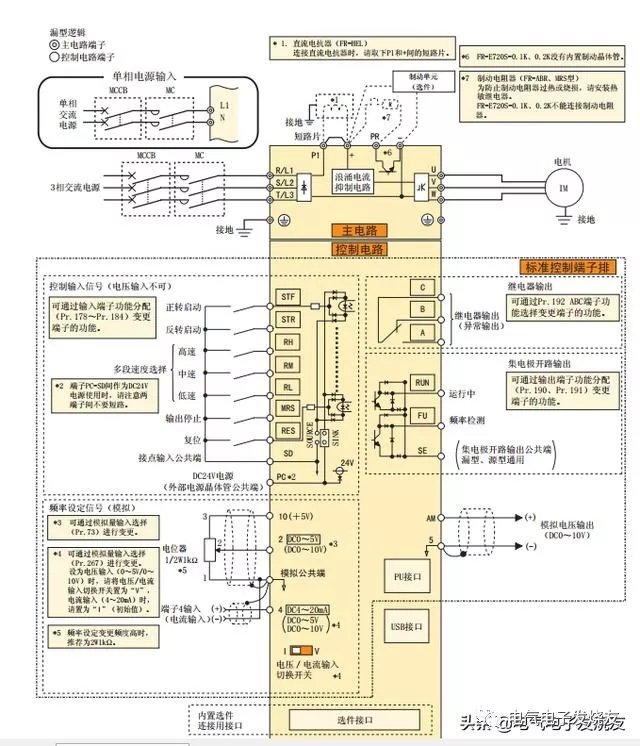

总接线图

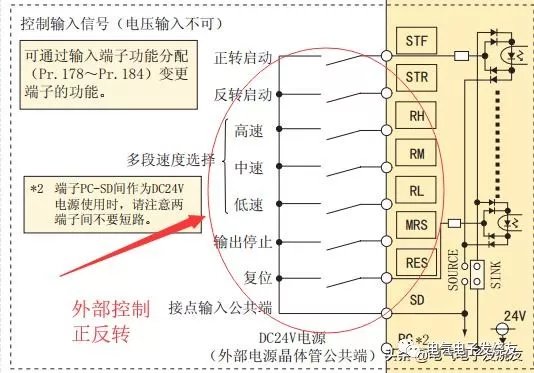

2.1）外部启动控制接线

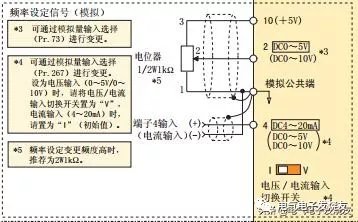

2.2）频率给定信号

2.3）模拟信号输出

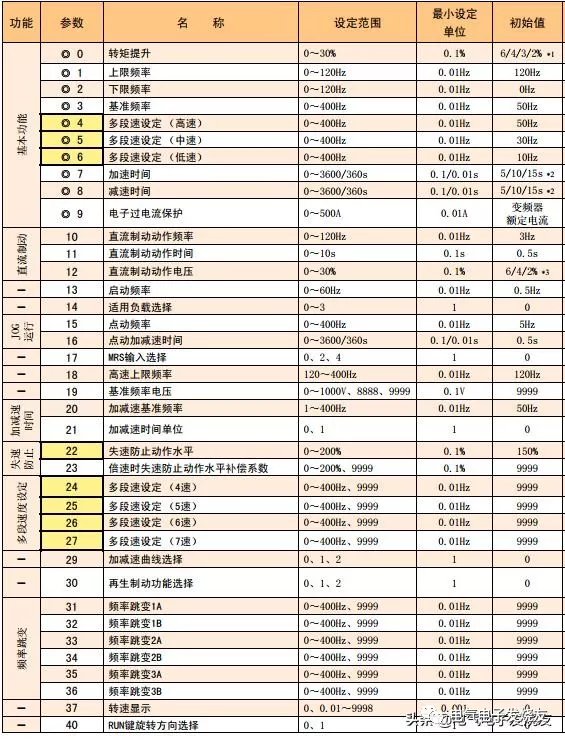

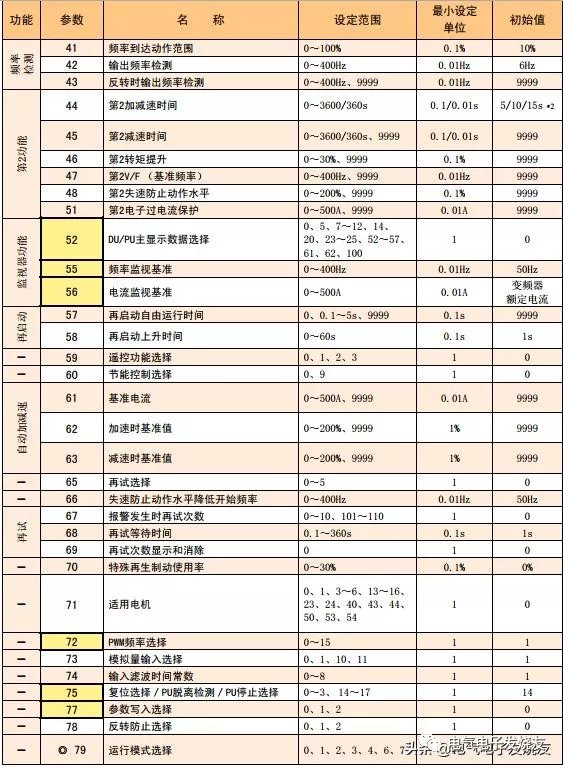

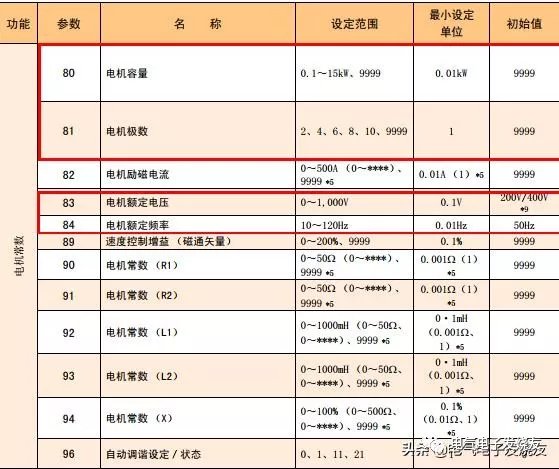

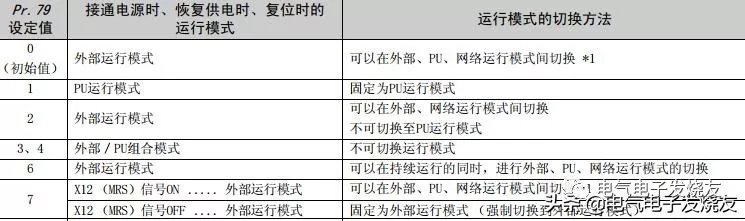

常用的设定参数设定如下
