尽管现在很多灯都配备了遥控器，可能是习惯的原因，在装修房子时，很多人还是会想安装异地双控或者异地多控的开关，这样可以很方便的控制照明，也能真正实现对照明电源的控制，带遥控器的开关，虽然关掉了灯，其实它的遥控接受模块还是需要供电的，就像电视、空调等的遥控器，很多情况我们都是用遥控器关掉它们，但电源不关，当然遥控器接收器耗电量是很少的。

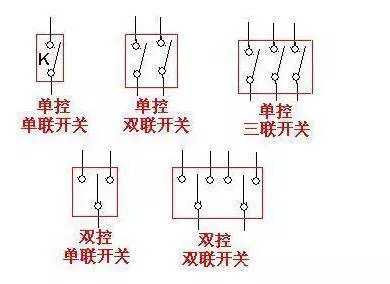

1.先了解几个概念。 单联（单开）、双联（双开）：单联是一个开关在一个控制面板上，就是上面一个按键；双联就是两个开关在一个控制面板上的。联和开两个词可以理解为一样，如三开开关，也可以说为三联开关。 双联开关（双开开关） 单控、双控：单控就是只有常开点，控制一路，简单说来就是，开关按下即接通该路，再按一下就断开该路；如图所示的三开单控，虽然控制三个灯，但是它是三个开关装在一个面板上的，每一个开关只有一个常开点，控制）。 四开单控 双控就是一个开关既有常开点又有常闭点，控制两路，简单说来就是按下开关，接通了一路，同时断开了另一路，再按一下，刚才断开的一路被接通了，刚才被接通的断开了。楼梯灯的开关就是双控开关。 不同开关示意图 相信，了解了以上的内容，在你买开关时，应该不至于买错，或者不至于看到这些开关，感觉混乱了。

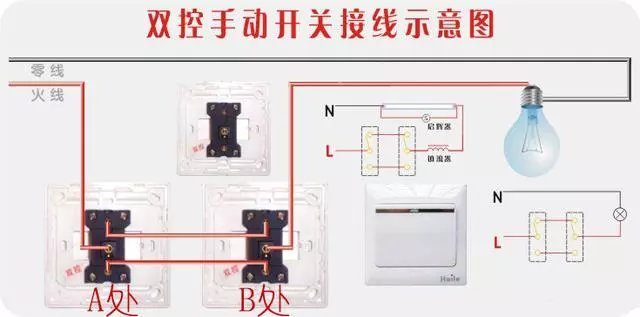

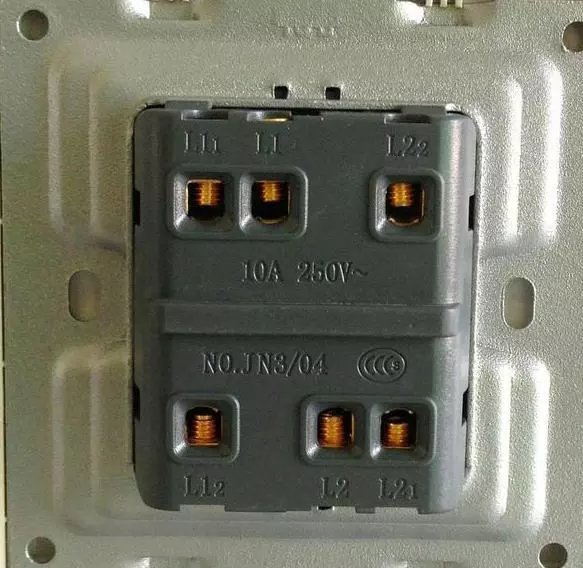

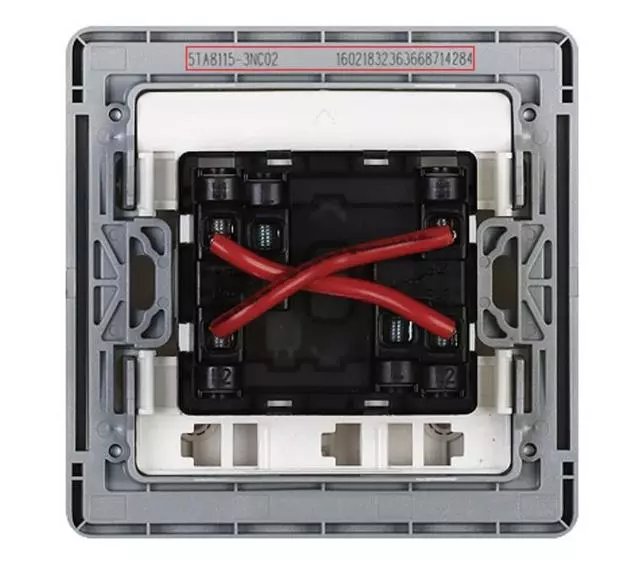

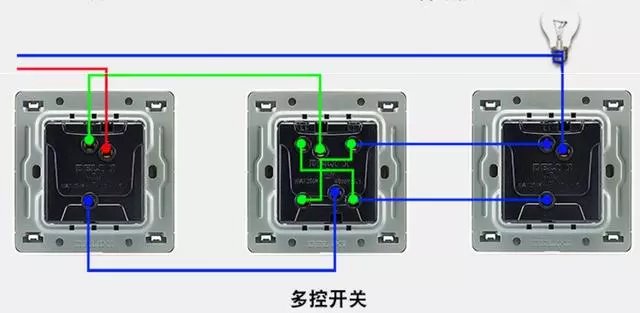

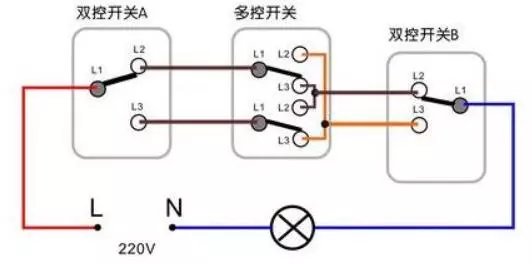

2.单联双控线路 单联双控（异地双控）是我们卧室一般改的比较多的地方，一般在卧室门口处设置一个开关，床头处设置一个开关，很方便关灯，这也是很多朋友比较想了解的。 双控开关示接线意图 我们就以卧室改造为例：要布设双控线路，我们首先要从原来的门口开关处（假设图中A处）甩三根线到B处，接线很简单，记住“对应接对应，火线进，火线出”，即L1到L1，L2到L2，如下图 上面为什么是三根线？因为我们原来的下线盒内就两根线，一根来的火线（带电的线，不受灯开关控制），经过开关之后，又一根到灯的线（接通后就是火线），在做双控时，我们从图中就可以看出，直接来的火线和到灯的线是不在一个下线盒内的，需要增加一根线，将其中一者从这给下线盒接到另一个下线盒。记住一句话，原来的两根线必须给它分开。这一点，一些新手有时会绕进去，或者接线的时候容易搞乱，看明白了这里说的，就会感觉很简单了。 3.单联三控（一开三控、单开三控） 这样的线路在电梯中常用，当然有时卧室改的细致一点，床左右都加上开关，门口再一个，也是单联三控线路了。 这里要新介绍一个开关，叫做三控开关。开关布置的顺序是，单开双控→三控开关→单开双控。先看个三控开关的图，能更好理解，如下： 三控开关实物图 图中L1、L11、L12是一组单开双控开关，L2、L21、L22是另一组单开双控开关，可知，三控开关其实是两组单开双控开关组合在一起的，如果我们在购买不到三控开关的情况下，我们可以购买双开双控（双联双控）开关，然后用胶水（这个就很多了）把开关中间的缝隙粘起来，这样就做成了单开三控开关了。下面是接线示意图： 三控开关接线示意图 三控开关接线的关键在于交叉接线，即三控开关两组单联双控开关不同序号触点间的交叉连接，做好了这个工作，其余的接线就很简单了，也很好记住。 三控开关交叉接线实物图 三控开关实物接线图 三控开关原理接线示意图 看完上面三张图后，可以简单记住这样一个按顺序接的口诀：“火线接L点，出点接入点，交叉接好后，只要不是同根交叉线的两端随便接，零线接入L点”，所谓交叉就是在三控开关上这一组的L1接另一组的L2，或者L11接L22，L12接L21，只是标注的问题。 4.多控开关 这里延伸的还有一开四控……以及更多，只给大家几个示意图，其余跟三控的类似，这样的线路中，中间的开关都叫做中途开关。中途开关的使用个数，可以用你要实现控制的地点数目减去2，例如四控就需要两个中途开关，五控需要三个，六控需要四个。 六地控一灯原理接线示意图
|
