CC-LINK 是Control & Communication Link (控制与通信链路系统)的简称。是通过使用CC-link专用电缆将三菱及其合作制造厂家分散的I/O模块，特殊功能模块等链接起来，并通过PLC的CPU来控制这些相应模块的高效，高速的分布式的现场总线系统。
特点、功能1

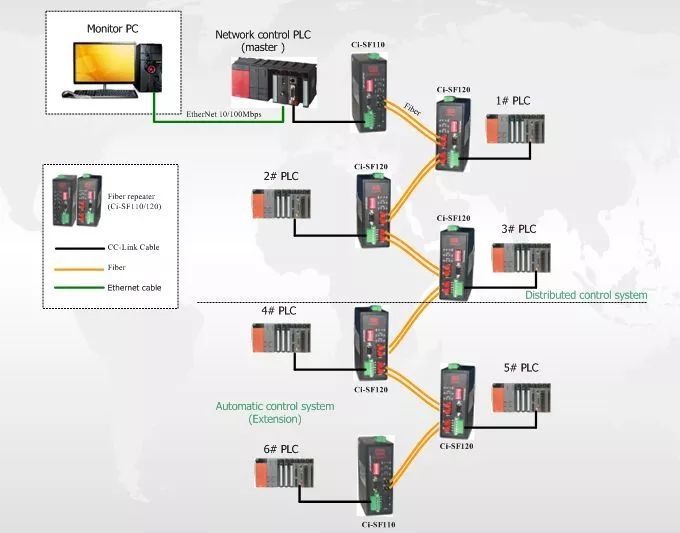

1、速率 使用双绞线，通讯距离为 100 米时通讯速率为 10Mbps，1200 米时通讯速率为 156Kbps。可以通过增加中继器加长距离，通讯距离可达到 7.6Km，使用光中继器时，可达 13.2Km（注：普通 RS232，RS485 通讯的通讯速率为112.5Kbps）。
2、通讯数量 三菱为2048 个，远程输出（RY）为2046 个。每个系统最多可处理Q 系列 PLC C -LINK 通讯方法的实现，512 个远程寄每个CC-Link系统最多可处理4096个远程I/O点，其中远程输入（RX）存器 RW（包括远程写寄存器 RWw 和远程读寄存器 RWr）。
每个系统中最多链接的站点为 64 个， 每个远程站或本地站链接的个数为：32 点远程输入（RX）和 32 个远程输出（RY），4 个远程写寄存器（RWw）和 4 个远程读寄存器（RWr）。
站类型21、主站 控制和处理整个网络系统，安装在基板上，站号必须为 0 号。 CC-Link 模块： Q系列：QJ61BT11（V1.0），QJ61BT11N（V2.0） QNA 系列：AJ61QBT11，A1SJ61QBT11 A 系列：AJ61BT11，A1SJ61BT11
2、远程站 远程站分远程 I/O 站（R-I/O）和远程设备站。 R-I/O 处理远程开关量信号，远程设备站可处理 I/O 量和模拟量。 在一个系统中最多有 64 个 R-I/O。
R-I/O 模块有：AJ65SBT-16D（直流 24V/16 点输入）。 远程设备站如：特殊功能模块，变频器，GOT 或感应器等。 在一个系统中最多有 42 个远程设备站。
3、本地站 本地站具有自己的 CPU，可协助主站处理数据，但没有控制网络参数的功能。 本地站不能控制主站，也不能直接控制除主站之外的其它站点，只能通过主站控制其它站点。 三菱本地站与主站的选定由软件（GPP）网络参数的设置来决定。
4、智能站 能够通过瞬时传送和信息传送来执行数据通信的站，就是智能站。如带有RS-232 接口的智能仪表，变频器和伺服器等。 在一个系统中最多可以有 26 个智能站。
CC-Link 的配置31、传输介质 数据传送可以用屏蔽双绞线（TP） 线定义：
DA，DB：数据线 DG：地线 SLD：屏蔽线
为提高数据传输的抗干扰能力，普通 TP 可以在 DB、DA 间接一 110Ω的电阻，高性能 TP 在两数据线间接 330Ω的电阻。
2、站号分配 主站为 0 号站，从站站号为 1～64。
3、占用站 有时一个模块并不一定占有一个站号，有可能占有 2 个或 2 个以上的站号，但最多占有 4 个站号。
总结：CC-link总线的优点 1、 通过将每个模块分散到类似传送生产线和机械等设备中去，能够实现整个系统的节省配线。
2、 通过使用处理类似I/O或数字数据的ON/OFF数据的模块，能够实现简单的高速的通信。
3、 可以和其它厂商的各种不同的设备进行链接，使系统更具有灵活性。
|
