常用液压控制回路原理图讲解

当我们使用手动液压叉车时，你是否想到在这整个过程中不是某一个元件的工作，而是整个液压回路工作的结果。

液压基本回路是由一些液压元件组成的具有特定功能的回路结构，它是液压设计的基础。在这里小编就为大家总结了一些液压常见的液压回路动图，方便大家学习。

接下来我们就一起来看看：

1. 背压回路：

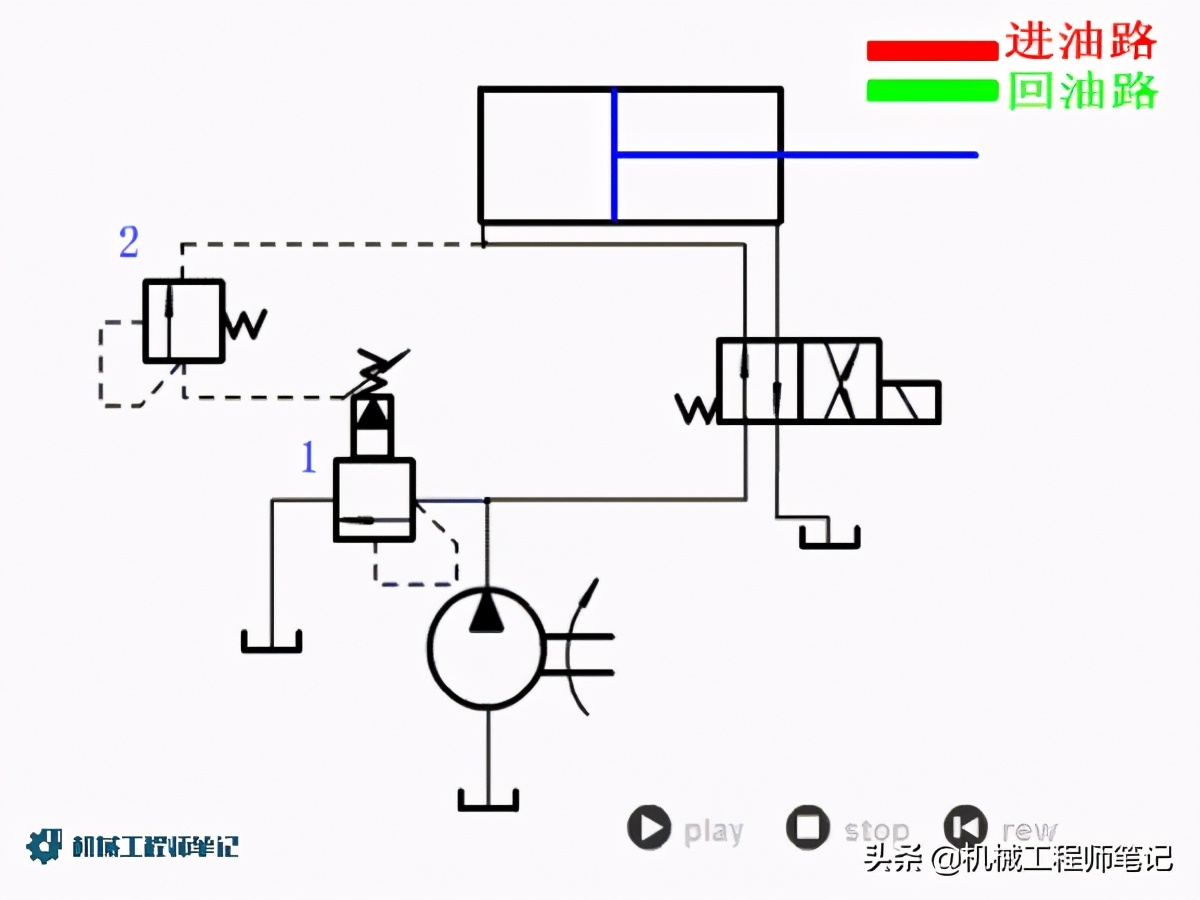

2. 比例远调压力回路：

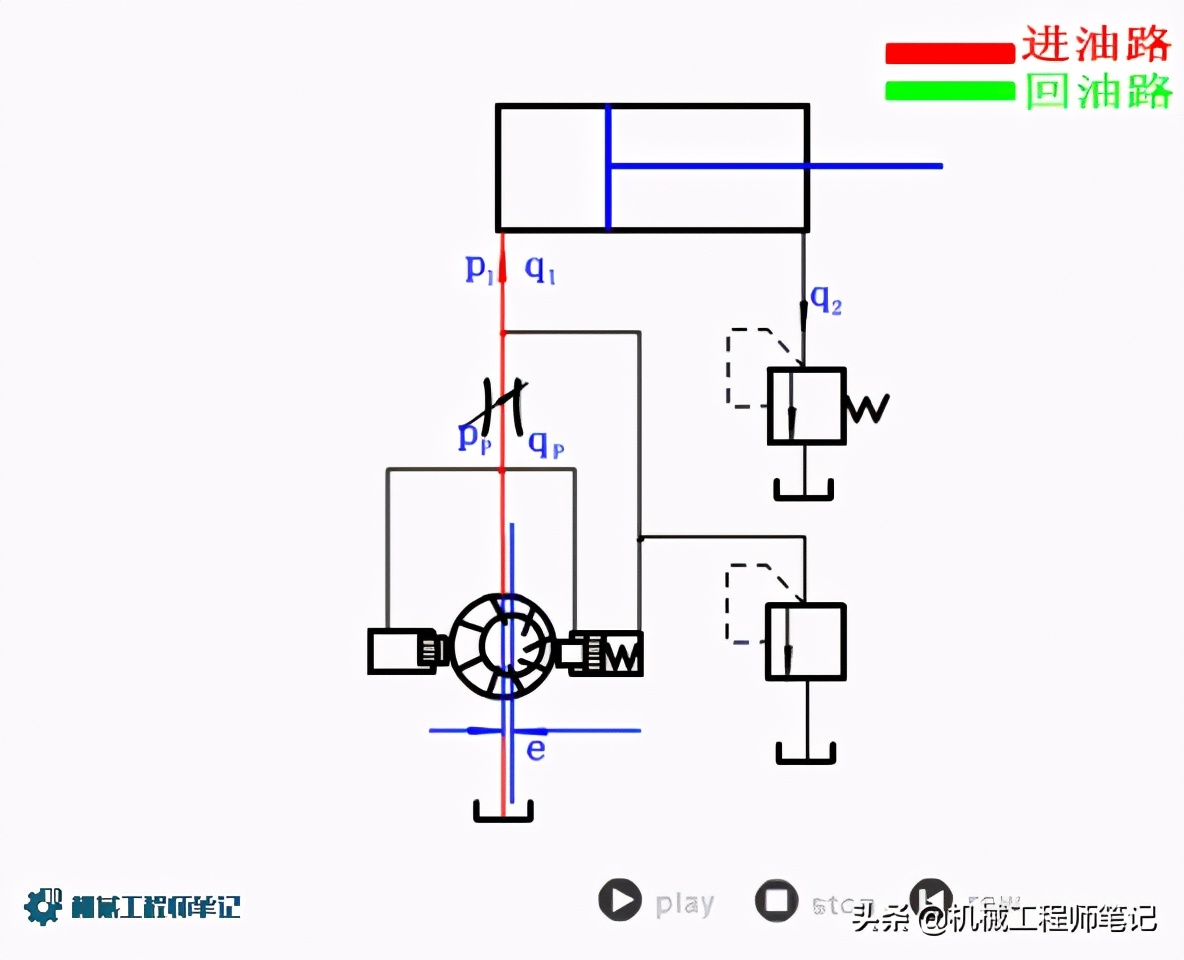

3. 变量泵回路：

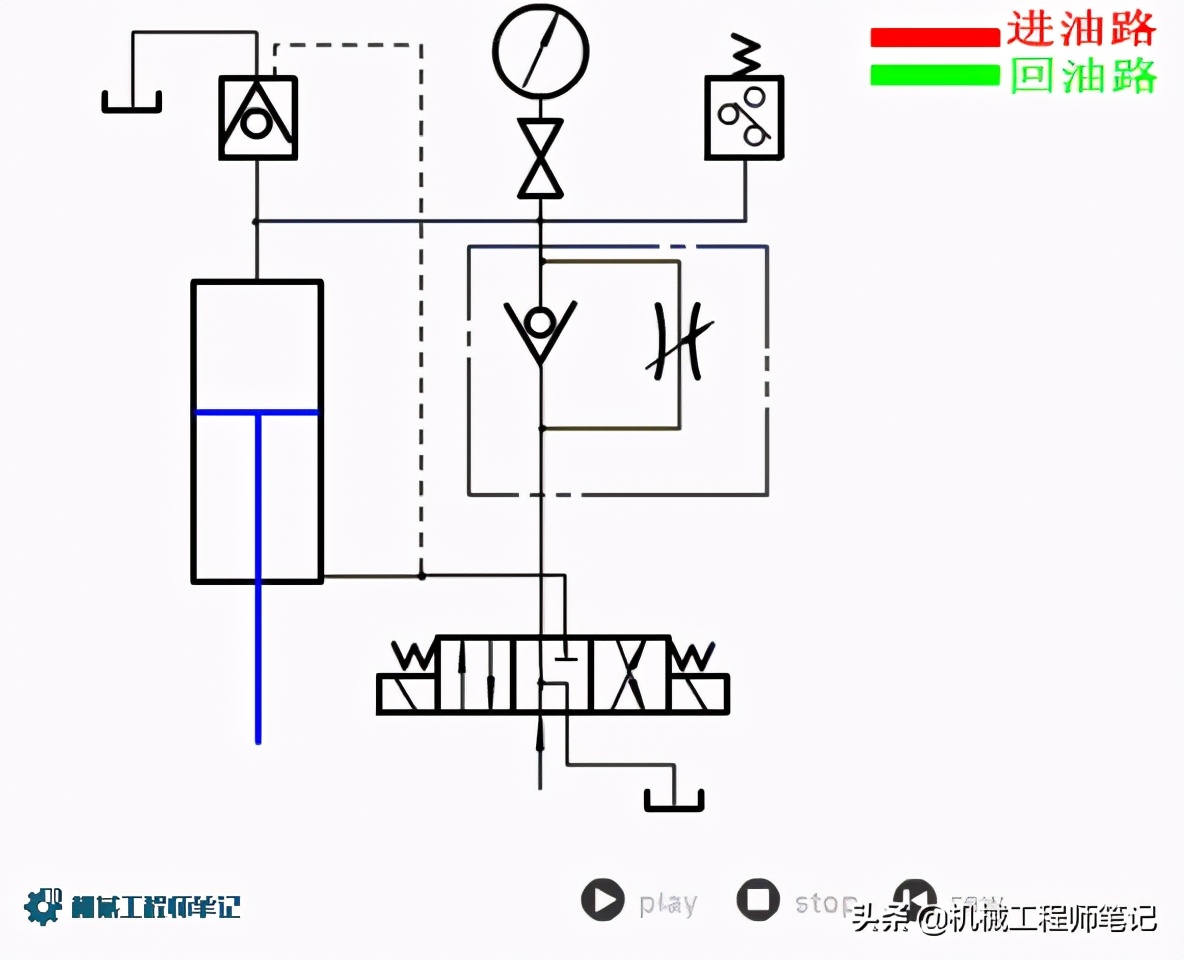

4. 充液阀回路：

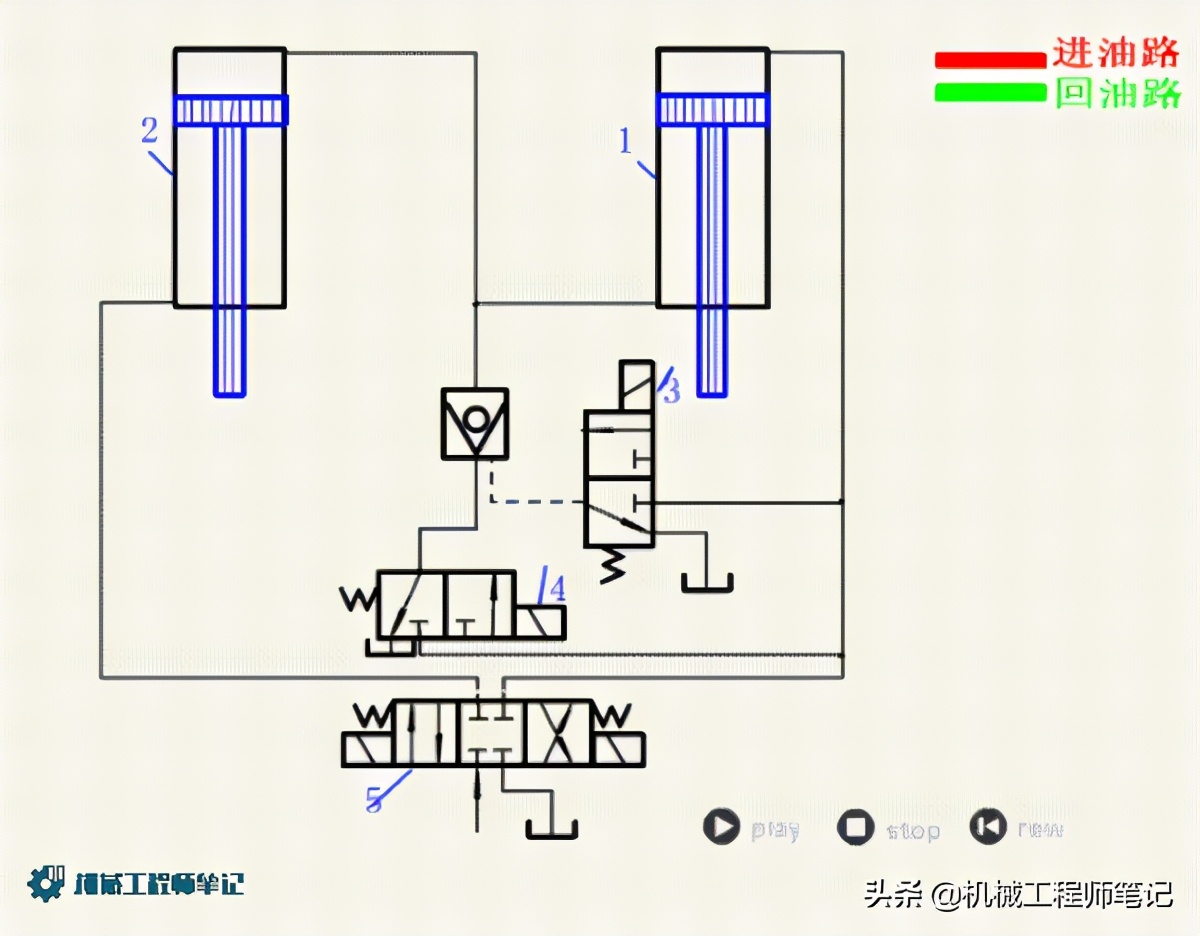

5. 串联同步回路：

6. 电磁泄荷回路：

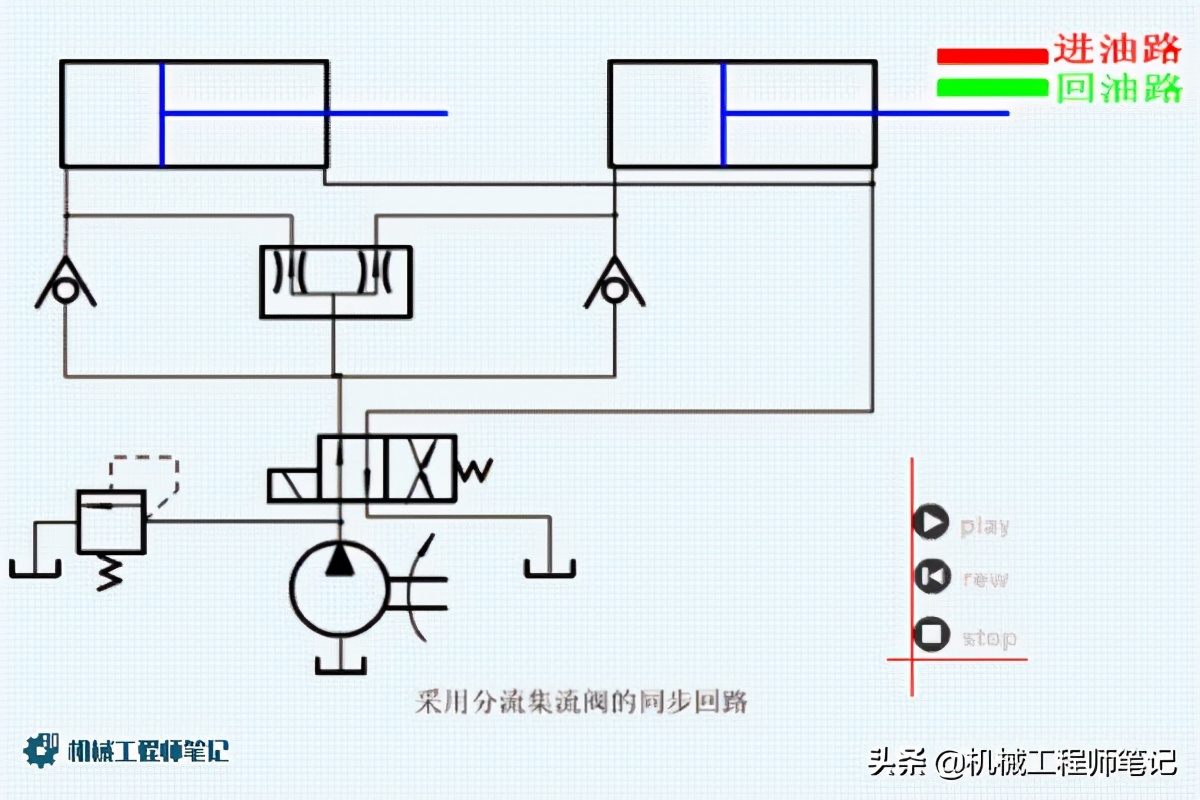

7. 分流阀同步回路：

8. 换向回路：

9. 换向回路2：

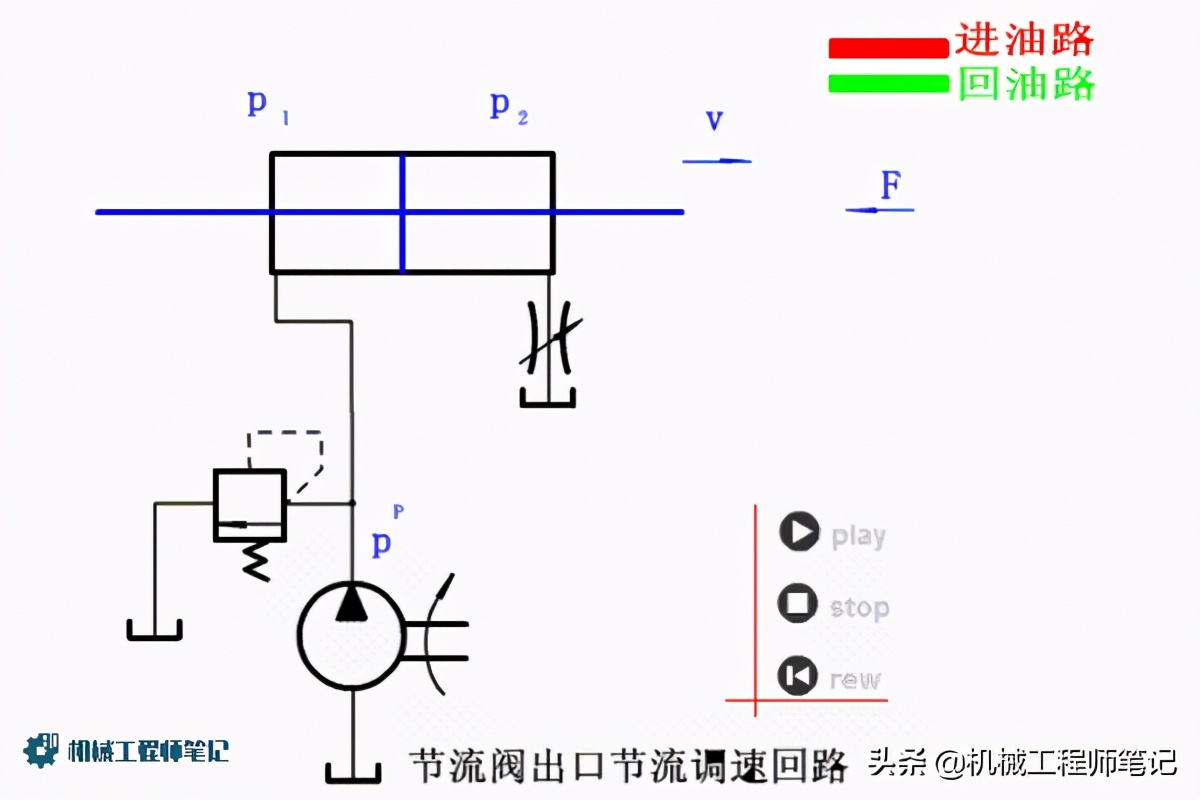

10. 节流阀出口节流回路：

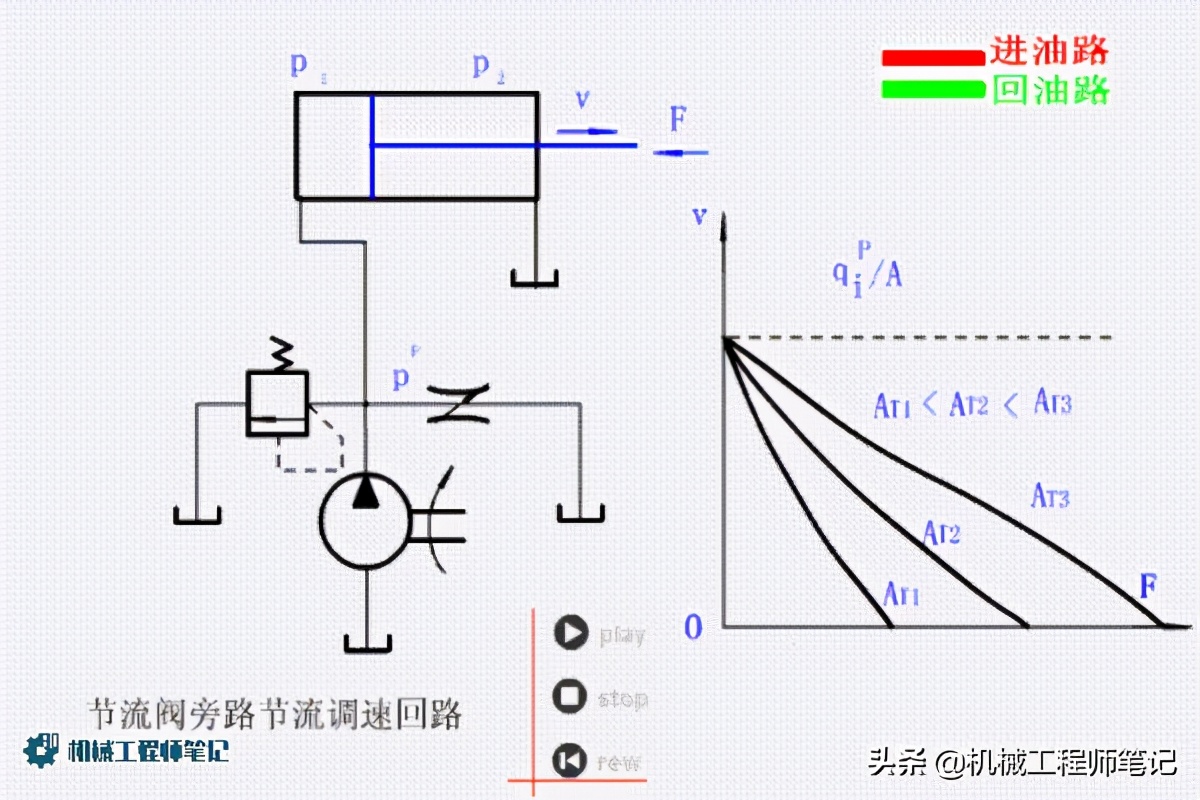

11. 节流阀旁路旁路节流调速回路

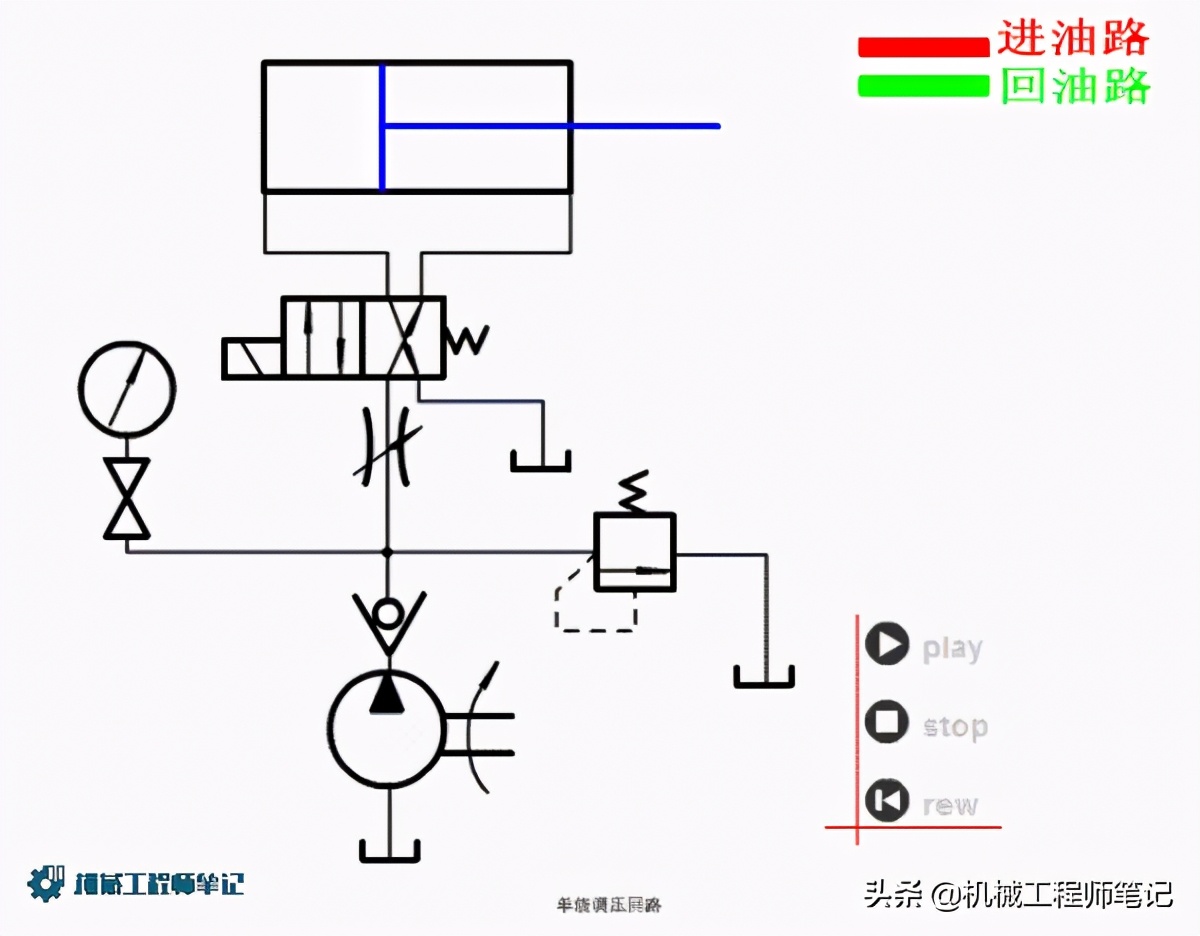

12. 单级调压回路：

常用的回路就说到这里，如果有列举不全的地方，希望大家留言补充，互相交流，互相进步。
