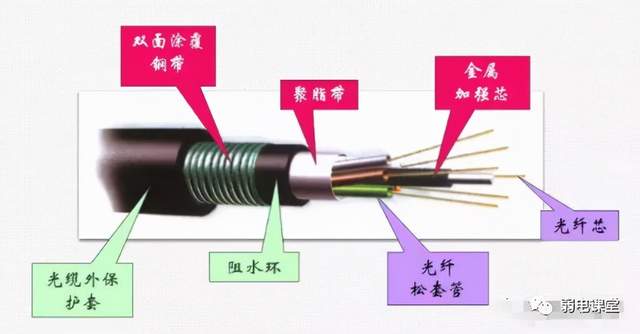

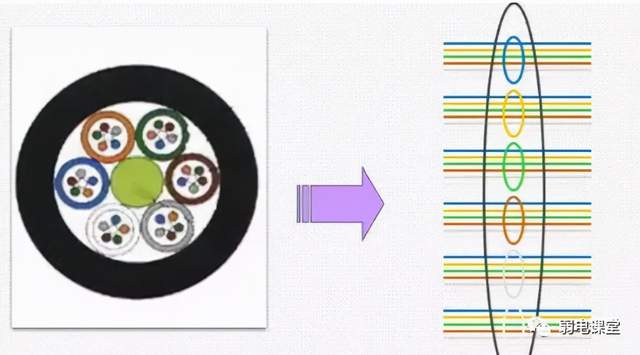

来源：弱电君 弱电课堂 https://mp.weixin.qq.com/s/Ry2x3Q-K6--kL7wBxKwTrQ 多次有弱电朋友留言问到，光纤熔接颜色如何排序，这个在实际应用中还是比较多的，那么今天我们就不讲原理了，直接用图文简单明了讲光纤熔接色谱，大家可以了解下。 一、光纤色谱 1、光缆的结构介绍 2、光纤立体和平面 纤芯、束管、光缆三要素 3、光纤、光缆色谱排列 松套管中光纤的色谱排列（国际光纤色谱）
光纤号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 颜色 | 蓝 | 桔 | 绿 | 棕 | 灰 | 白 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 |
层绞式光缆中松套管色谱排列 领示色谱
套管号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 颜色 | 红 | 绿 | 本 | 本 | 本 | 本 | 本 | 本 | 本 | 本 | 本 | 本 |
全色谱 套管号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 颜色 | 蓝 | 桔 | 绿 | 棕 | 灰 | 白 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 |
这里面说下，什么是光纤的本色： 一般我们看到的光纤有12种颜色 兰 橙 绿 粽 灰 白 红 黑 紫 黄 粉红 浅绿。 这些颜色都不是光纤的本色 而是光纤的着色，主要目的是为了区别光纤，和增加光纤的抗拉强度，而真正的光纤是二氧化硅为只要原料，它的颜色是透明的。
二、光纤色谱排列 1、光缆线序色谱排列光纤色谱 光缆线序色谱排列光纤色谱1# -12#：一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
如果光缆小于12D，用一根束管就可装下，也叫中心束管式；
