如何根据电气原理图排查控制系统故障

1

阅读分析电气原理图的方法与步骤

分析电气原理图的一般原则是：化整为零、顺藤摸瓜、先主后辅、集零为整、安全保护和全面检查。

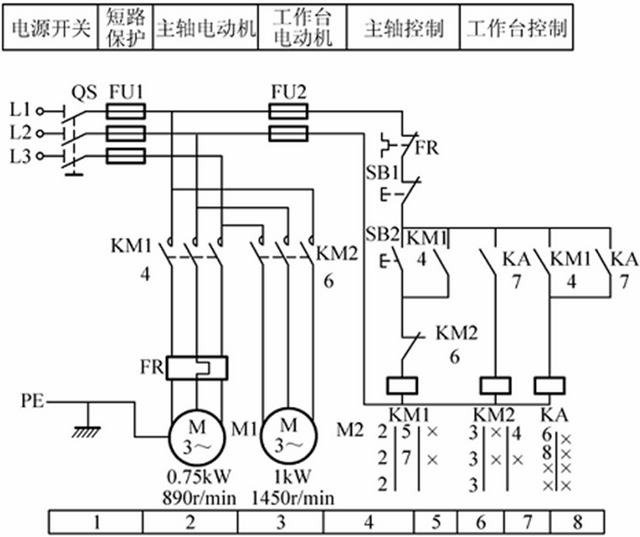

分析主电路：

从主电路入手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向、调速、制动等的控制。

分析控制电路：

根据主电路中各电动机和执行电器的控制要求，逐一地找出控制电器中的控制环节，将控制线路按功能不同划分成若干个局部控制线路来进行分析。

例如：

1、分析辅助电路；

2、分析联锁与保护环节；

3、分析特殊控制环节；

4、总体检查。

2

电气故障的检修方法

断路故障的检修

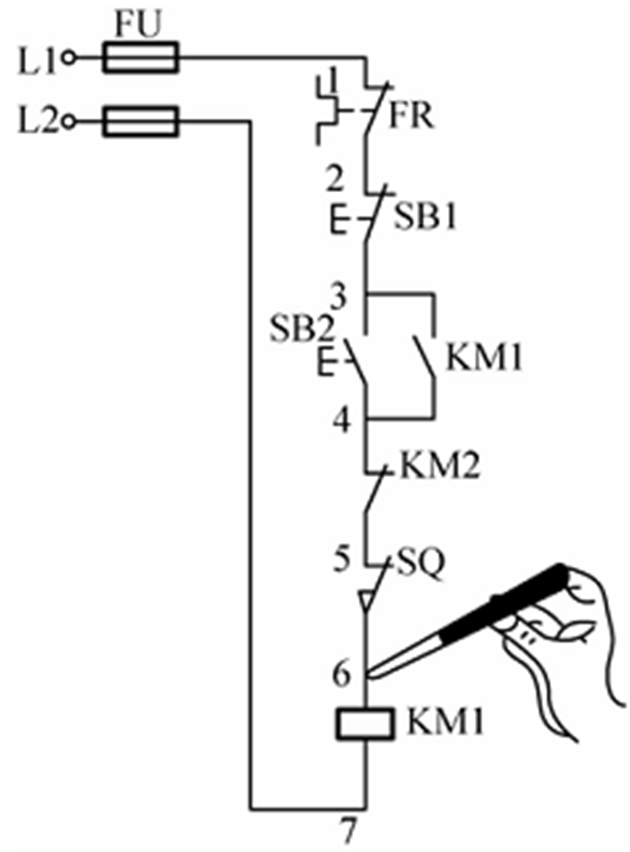

(1) 试电笔检修法：试电笔检修断路故障的方法。

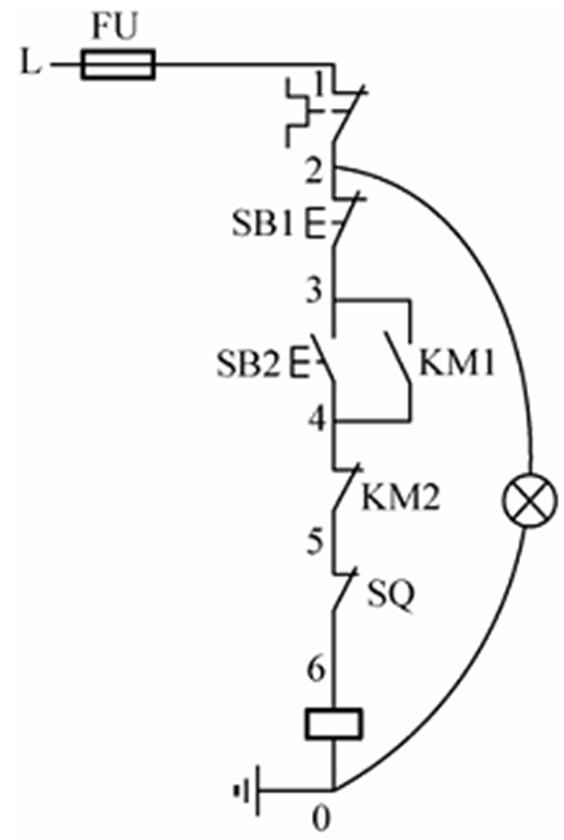

(2) 校灯检修法：用校灯检修断路故障的方法如图所示。

(3) 万用表检修法。

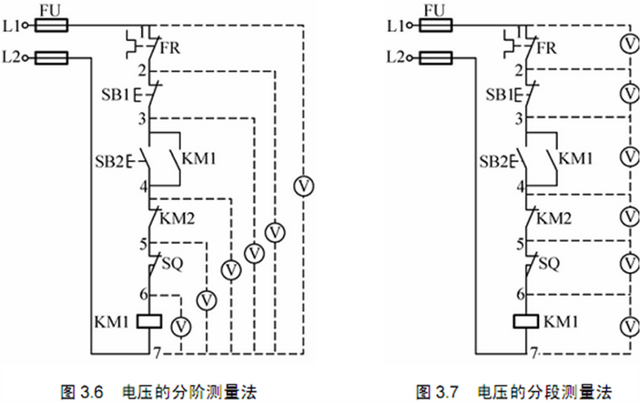

① 电压测量法：检查时要把万用表旋到交流电压500V档位上。

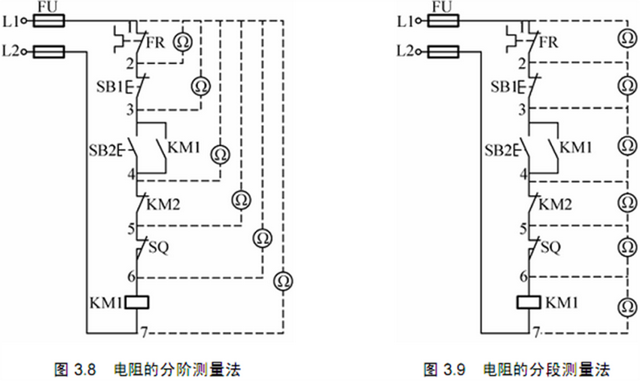

② 电阻测量法。

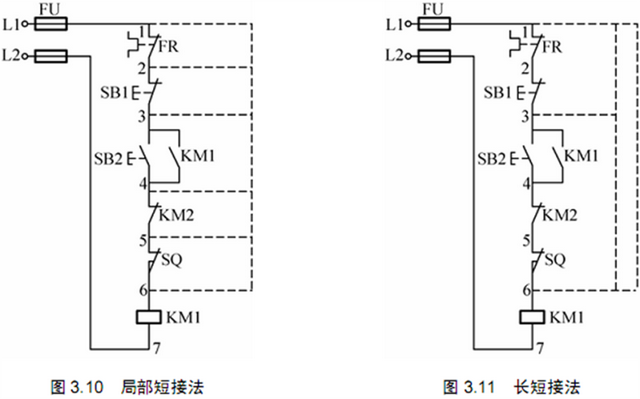

③ 短接法检修。

3

电气故障的检修步骤

01

故障调查

(1) 问：机床发生故障后，首先应向操作者了解故障发生的前后情况，这样有利于根据电气设备的工作原理来分析发生故障的原因。

(2) 看：熔断器内熔丝是否熔断，其他电气元件有无烧坏、发热、断线，导线连接螺钉有否松动，电动机的转速是否正常。

(3) 听：电动机、变压器和有些电气元件在运行时声音是否正常，可以帮助寻找故障的部位。

(4) 摸：电动机、变压器和电气元件的线圈发生故障时，温度显著上升，可切断电源后用手去触摸。

02

电路分析

根据调查结果，参考该电气设备的电气原理图进行分析，初步判断出故障产生的部位，然后逐步缩小故障范围，直至找到故障点并加以消除。

03

断电检查

检查前先断开机床总电源，然后根据故障可能产生的部位，逐步地找出故障点。检查时应先检查电源线进线处有无碰伤而引起的电源接地、短路等现象，螺旋式熔断器的熔断指示器是否跳出，热继电器是否动作。然后检查电器外部有无损坏，连接导线有无断路、松动，绝缘有否过热或烧焦。

04

通电检查

作断电检查仍未找到故障时，可对电气设备作通电检查。
