拉力传感器工作原理及接线方式

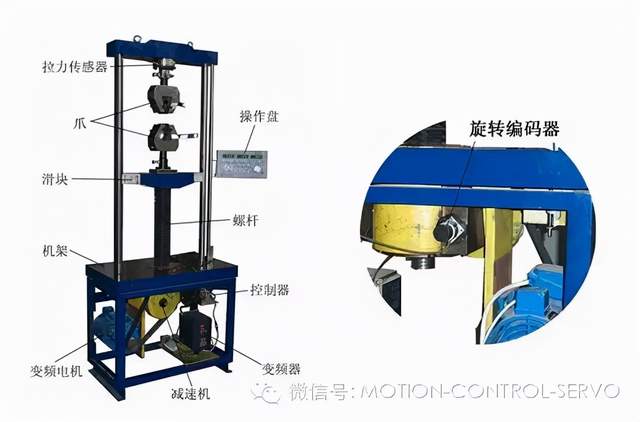

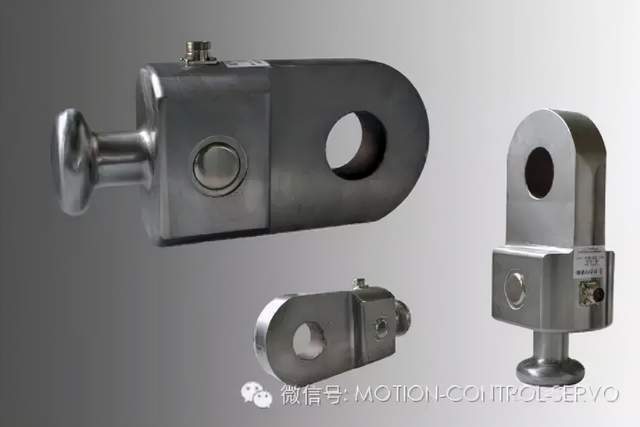

拉力传感器又叫电阻应变式传感器，隶属于称重传感器系列，是一种将物理信号转变为可测量的电信号输出的装置。随着工业的发展，其已被广泛应用于工业生产测量当中，下面我们就拉力传感器的工作原理及接线方式加以介绍。
（一）拉力传感器的原理
弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

（二）拉力传感器如何接线
首先确定

显示器上传感器接口的电源正、电源负、反馈正、反馈负、信号正、信号负，如果是6线制传器，测出传感器电阻最小的两组线分别是电源正、反馈正；电源负、反馈负，接到显示器后对传感器加载，测量另外两根线的电压值（毫伏）正接显示器信号正，负接显示器信号负；如果是四线值，需要将显示器的电源正与反馈正短接、电源负与反馈负短接，用万用表测量传感器四根线，其中电阻值最大的两根是电源，另外两根是信号。
根据传感器的产地，可以用引线的色判断，内国生产厂家一般是红为电源正，黑为电源负，绿为信号正，白为信号负；欧美生产的传感器一般绿为电源正，黑为电源负，白为信号正，红为信号负。
