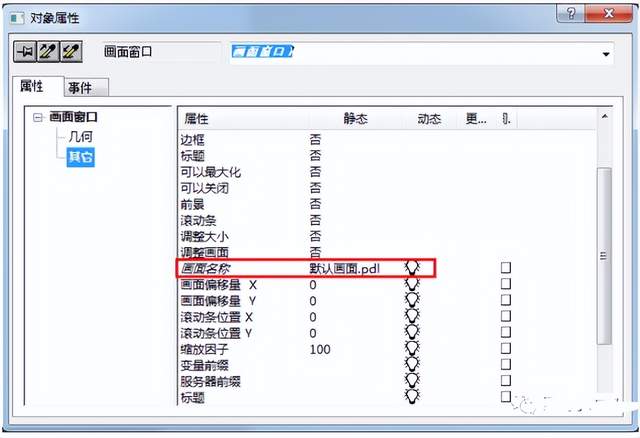

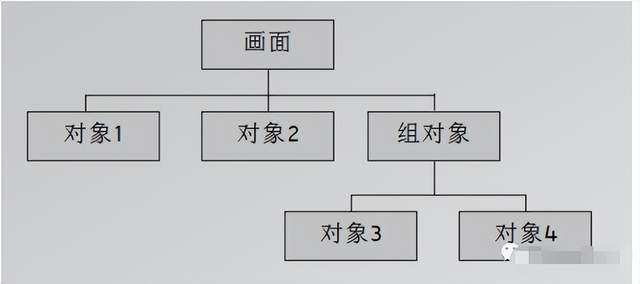

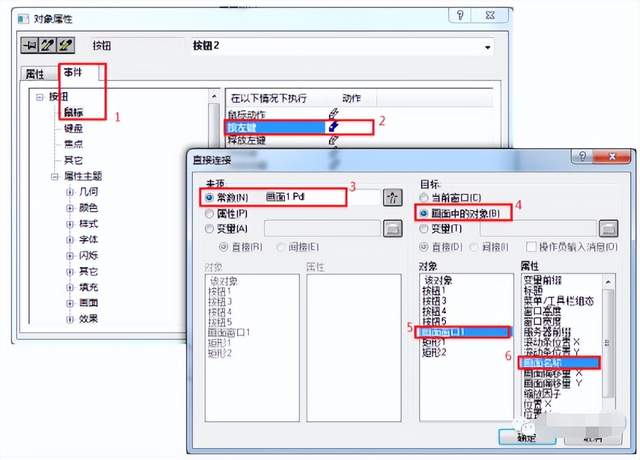

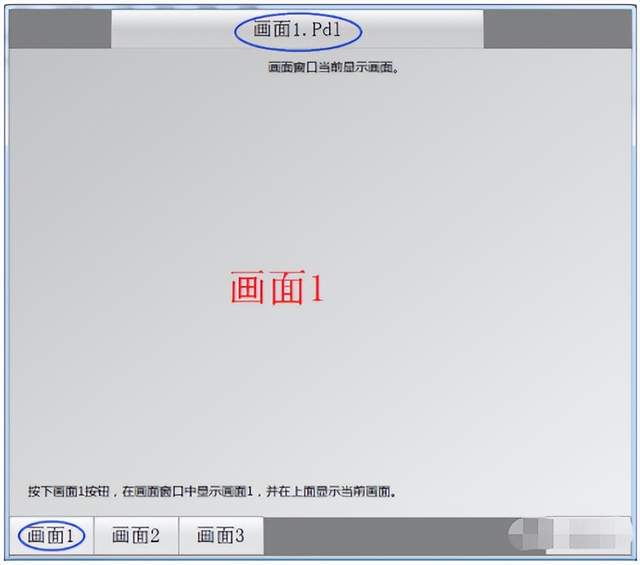

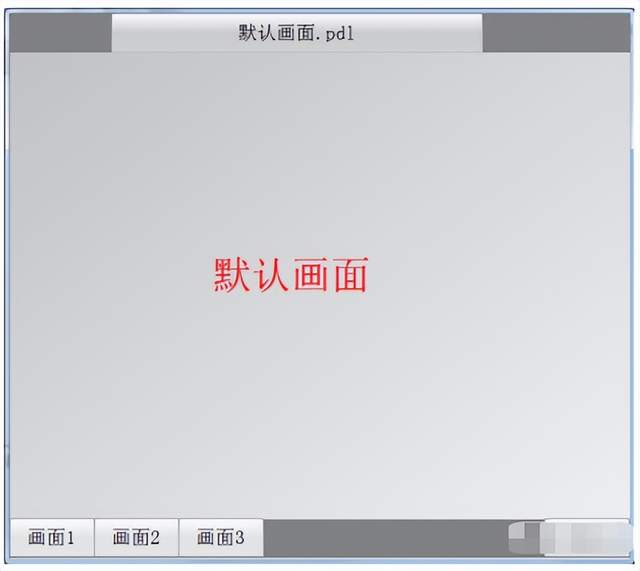

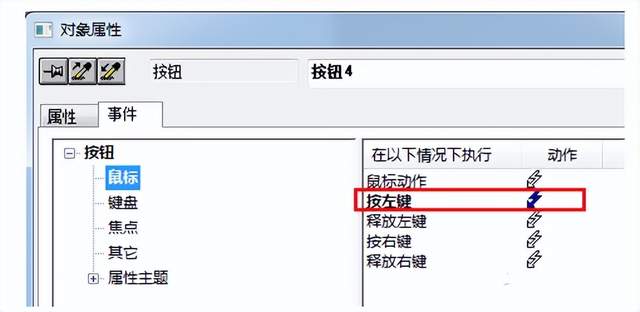

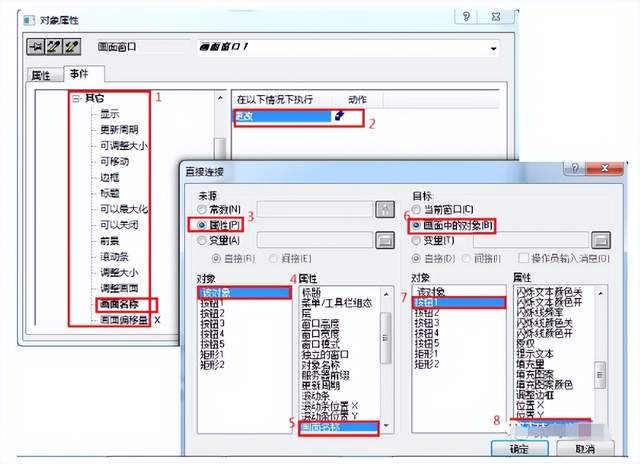

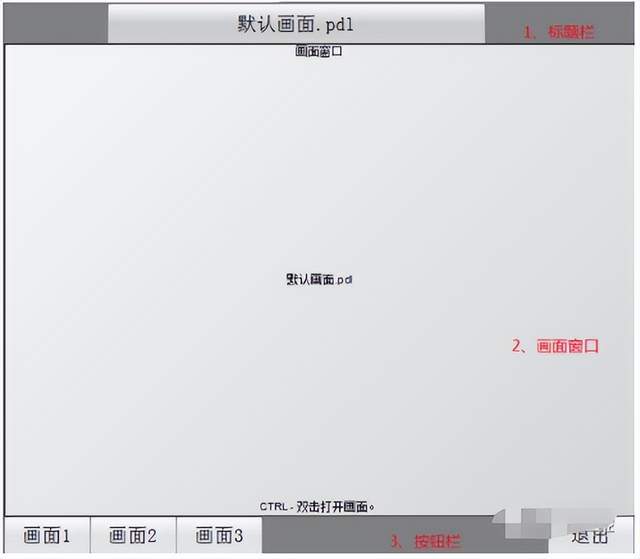

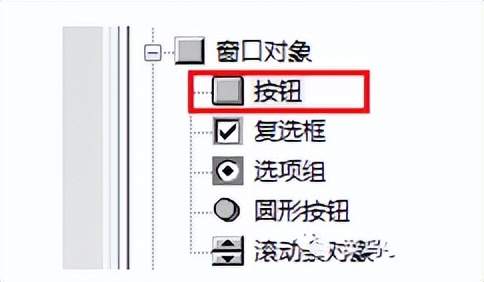

如图1所示。  图1 过程画面的结构 过程画面中的每个对象都有"属性"和"事件"两个特性。"属性"决定了该对象在画面中所应表现出的状态，比如：大小、颜色等等；"事件"则是该对象的属性改变或动作对其他对象（包括本对象自己）的影响。 干巴巴的文字描述是枯燥的，唯有实践才能掌握真理。下面我们举一个例子，来探讨一下过程画面的用法，如图2、3所示。  图2 过程画面实例  图3 过程画面实例 图2、图3所示的过程画面实例，完成以下功能： 1、"画面1"、"画面2"、"画面3"三个按钮，实现三个不同画面之间的切换； 2、画面切换只在中间部分执行，头部的标题栏、下面的按钮栏固定不变； 3、头部标题栏动态的显示当前激活画面的名称。 4、"退出"按钮按下后，退出WinCC运行系统。 一、 画面对象  图4 过程画面 本实例中，整个画面分为3个部分：标题栏、画面窗口部分以及按钮栏，主要涉及到两种对象：按钮和画面窗口。如图4所示。 1、 按钮 按钮属于"窗口对象"中的一种。通常，按钮用于响应鼠标动作，以完成画面切换或其他特定任务。本例中，按钮响应鼠标左键动作，完成画面窗口中画面的切换。如图5、图6所示。  图5 按钮  图6 按钮的鼠标动作事件 2、 画面窗口 画面窗口是一种特殊的画面对象，它可以实现"画中画"的功能。"画面窗口"是智能对象的一种，如图7所示。  图7 画面窗口 画面窗口中，所应显示的画面，由其"属性"中的"画面名称"来指定，WinCC项目在运行时，画面窗口首先通过"画面名称"来检索其对应的画面，并将其显示出来。"画面名称"是动态属性，可根据需要配置成在不同情况下，动态显示不同的画面。配置方法有很多，这里先介绍一种。  图8 画面窗口——画面名称 二、 过程画面配置1、 配置画面切换按钮动作（探讨按钮事件的配置方法） 为按钮组态鼠标动作事件，如图9所示。按照图中的步骤进行组态，当鼠标左键点击按钮时，将画面名称"画面1.pdl"传送到画面窗口的"画面名称"属性中。这样，当鼠标左键点击该按钮时，画面窗口中，就会显示画面1了。显示结果如图3所示。 按钮2、按钮3的配置类似，这里不多加赘述。  图9 按钮鼠标左键事件 2、 配置画面窗口的默认显示画面（探讨对象的静态属性、动态属性） 为了使WinCC启动后，画面窗口能显示一副默认的画面，我们需在"画面窗口"的属性中，为其指定一个默认的画面名称（静态属性），如图8所示。 默认情况下，画面窗口将显示静态指定的画面，当有按钮事件触发时，画面窗口将显示相应的画面。这里很好的说明了对象静态属性和动态属性的区别。 3、 配置标题栏（探讨利用某对象属性改变来触发事件） 本实例中，要求画面窗口1中显示哪一幅画面，则标题栏中的对象（这里为按钮），则相应的显示当前画面的画面名称。这一功能可由画面窗口1的属性改变来完成。如图10所示。  图10 配置标题栏显示 图10中，当画面窗口1的画面名称改变时，触发事件，将画面窗口1当前的画面名称传送给按钮1（即标题栏）的文本显示。即可实现标题栏实时显示当前的画面名称。 4、 配置"退出"按钮（动态向导） 退出按钮实现以下功能，点击后，将退出WinCC系统。该功能可用"动态向导"的方式实现，这里先卖个关子，留给有兴趣的小伙伴自行思考，具体实现方法留待以后再探讨。 |
