在本文中，我们将讨论常用但经常被误解的术语“接地”。在所有电气系统和装置中，正确的电气接地是一项至关重要的安全措施。

地面的不同名称

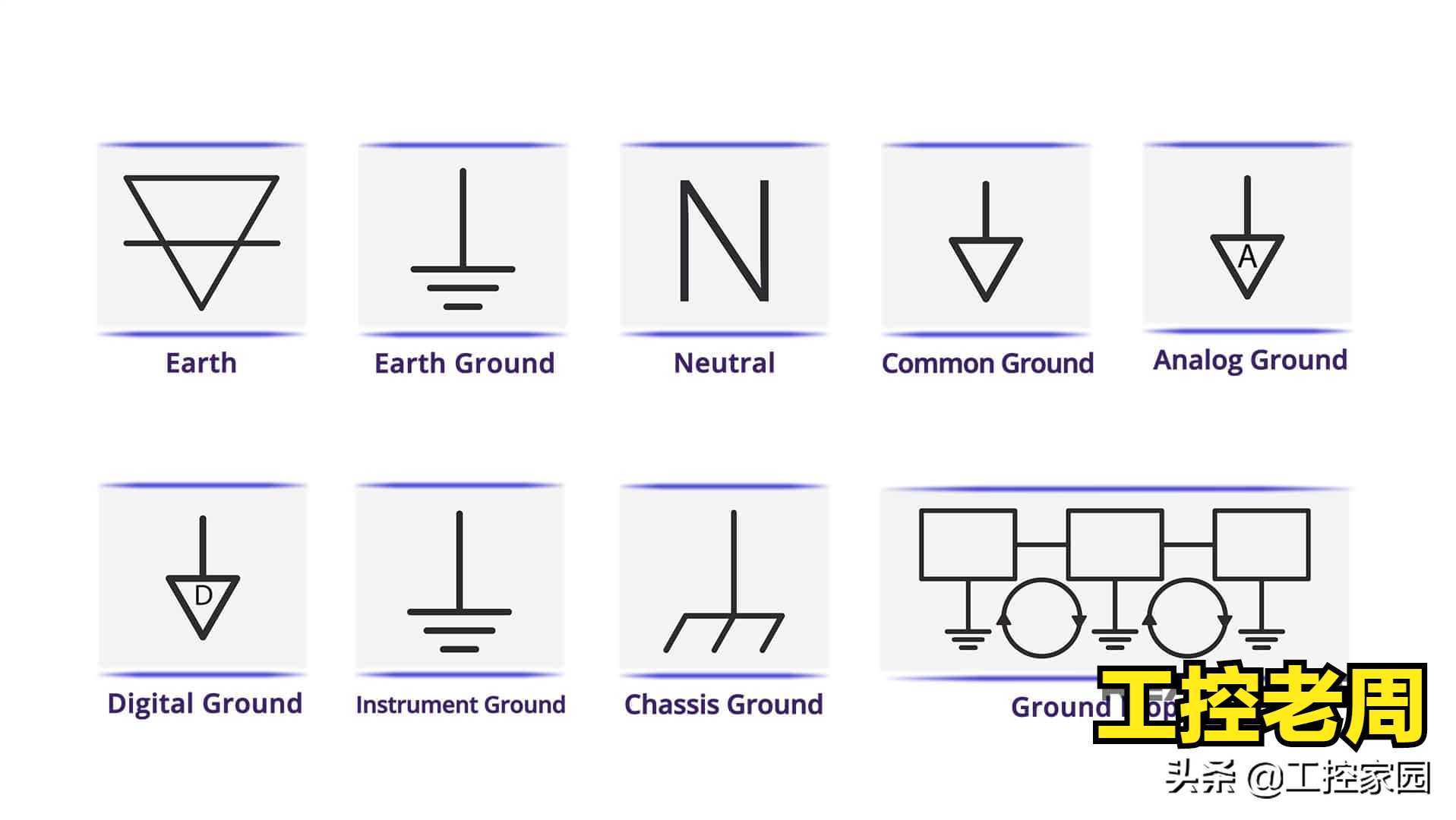

接地有许多不同的名称...

有接地，地线，中性线，公共地线，模拟地线，数字地线和仪表地线……仅举几例。然后，你会看到诸如接地回路之类的术语……

什么是接地？

好吧...所以...接地是什么？
这是我们将在下面讨论中回答的大问题。

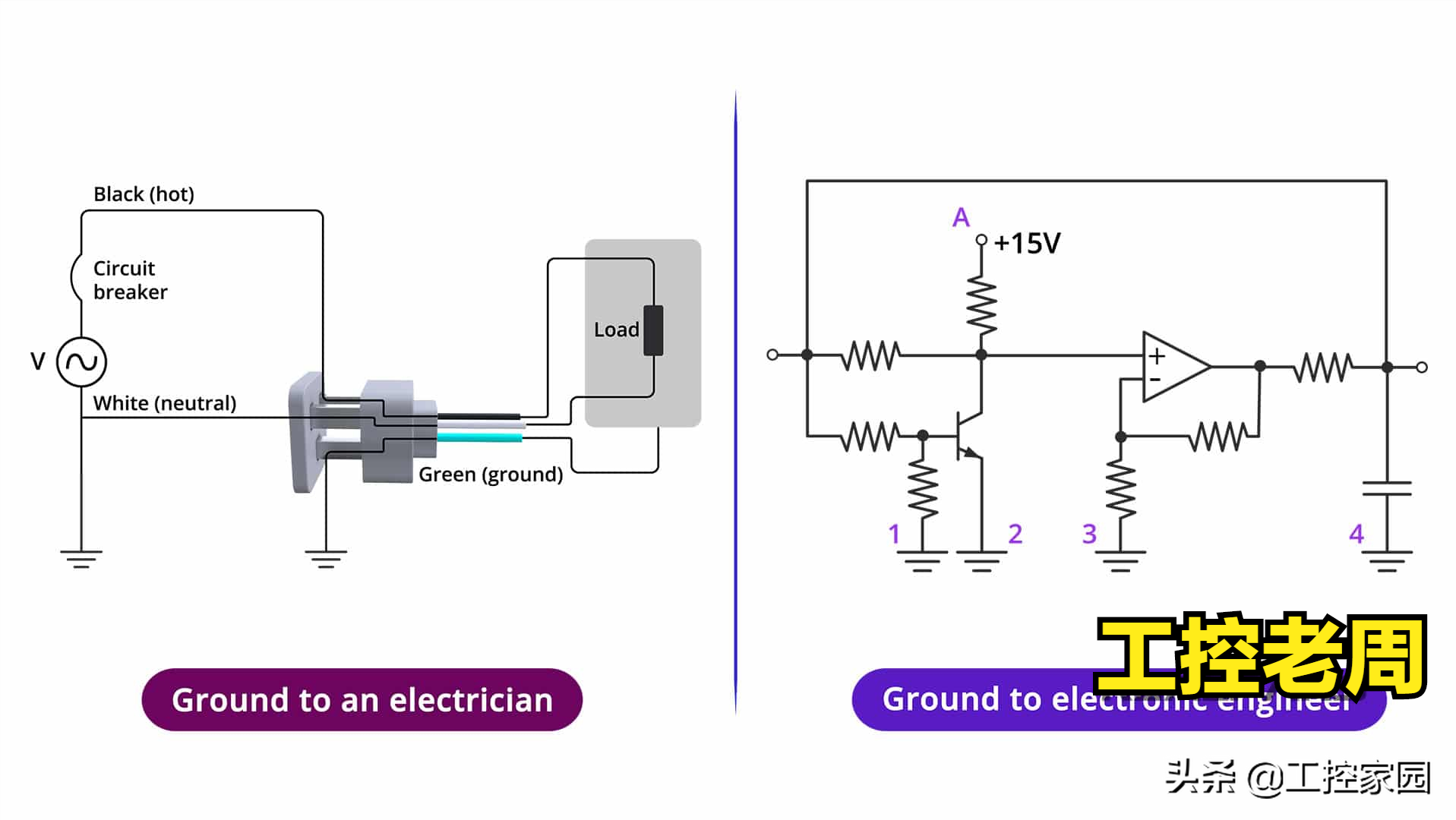

通常，接地对不同的人意味着不同的事物。例如，对于电工来说，他们说的接地可能与对电子工程师说的接地是不同的。

我们为什么要接地？

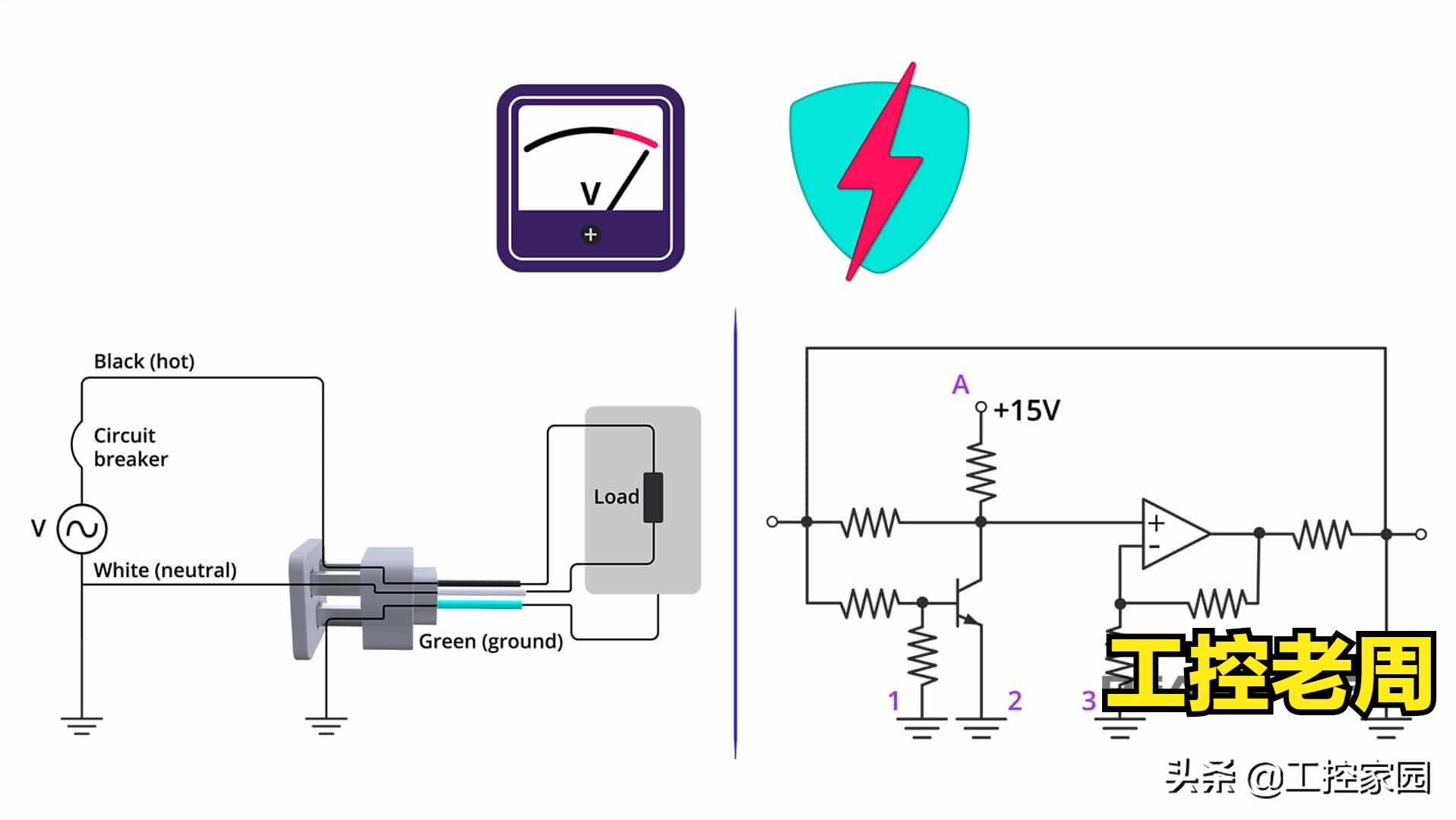

接地的原因很多。

正确接地是所有电气系统和装置中至关重要的安全措施。

我们将电气设备的裸露部分接地，以便内部布线故障不会将这些裸露部分的电势提高到危险水平。

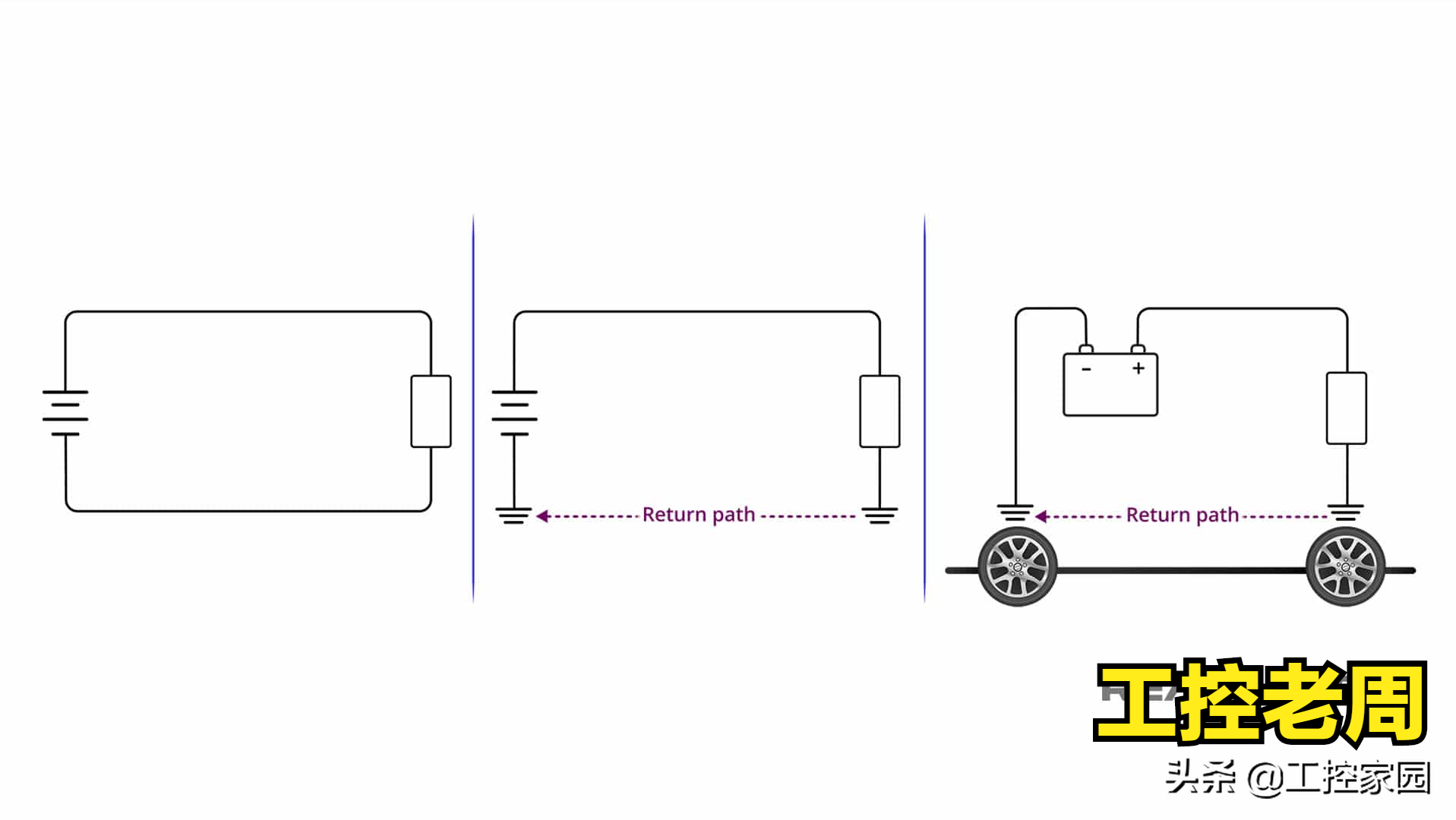

每个电路都需要完整的电流流过。在许多应用中，接地可提供电路回路。例如，您的汽车底盘是所有车内用电设备的公共接地点。

所以……让我们看一些对接地的不同看法。

大地

可以肯定地说接地和地球地面是同一回事。
接地是电路的参考点，是与……大地……直接和物理的连接。大地是您行走的地面。

接地是真正的零伏。对于任何电力设备，它都是真正的零参考。

实际上你不必走很远就能看到接地的证据。

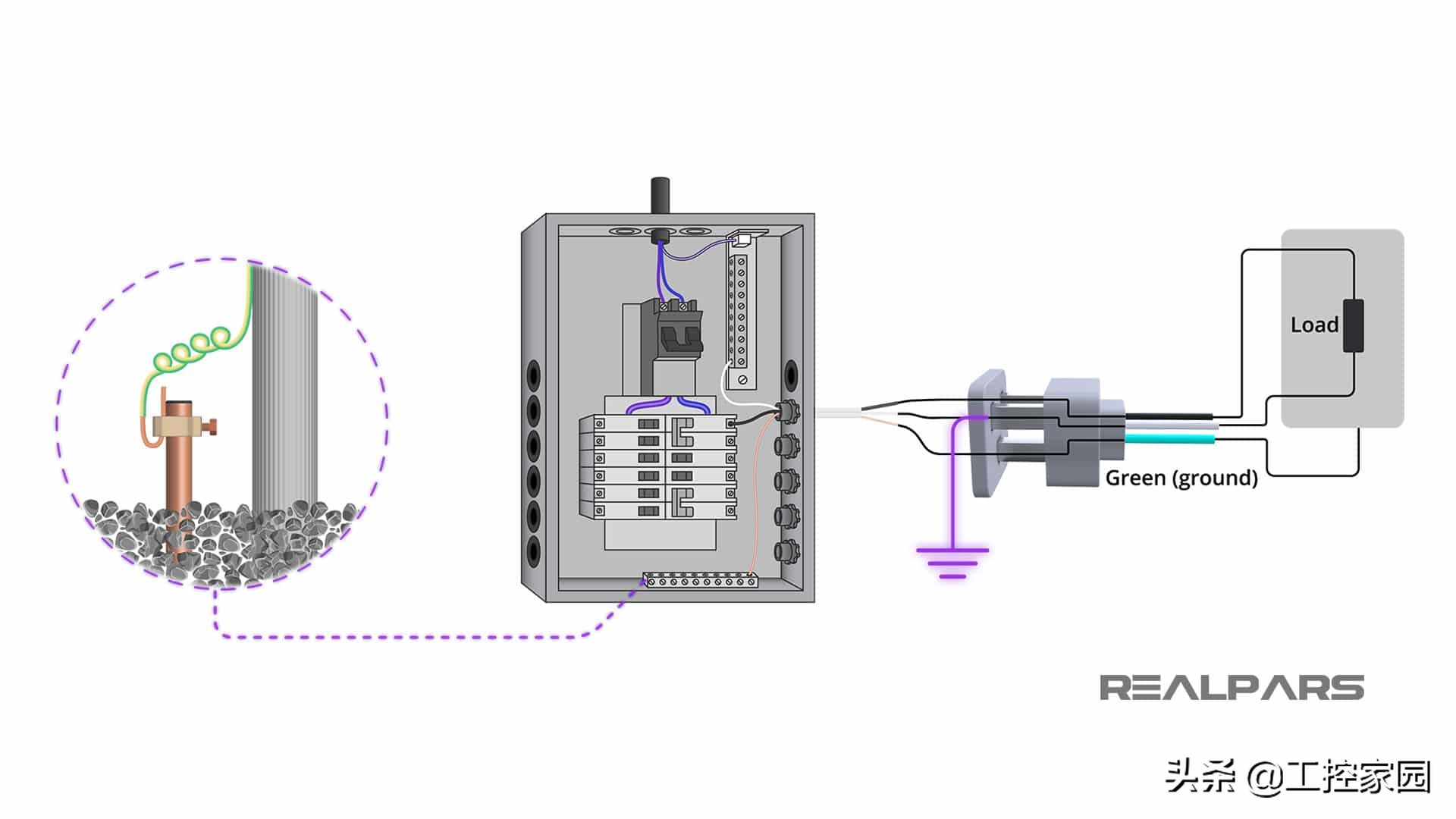

你也许能够在地面上发现一根铜棒，并在上面附上一根粗电线。

这条接地线连接到配电盘，并最终连接到房屋中每个插座的所有接地端子。

有趣的是，中性线端子也有一条电线，该电线最终也连接到了大地。

图形符号

请注意，我们已经使用了接地的电气符号。
该符号可能是电气原理图中最常被误用的符号。

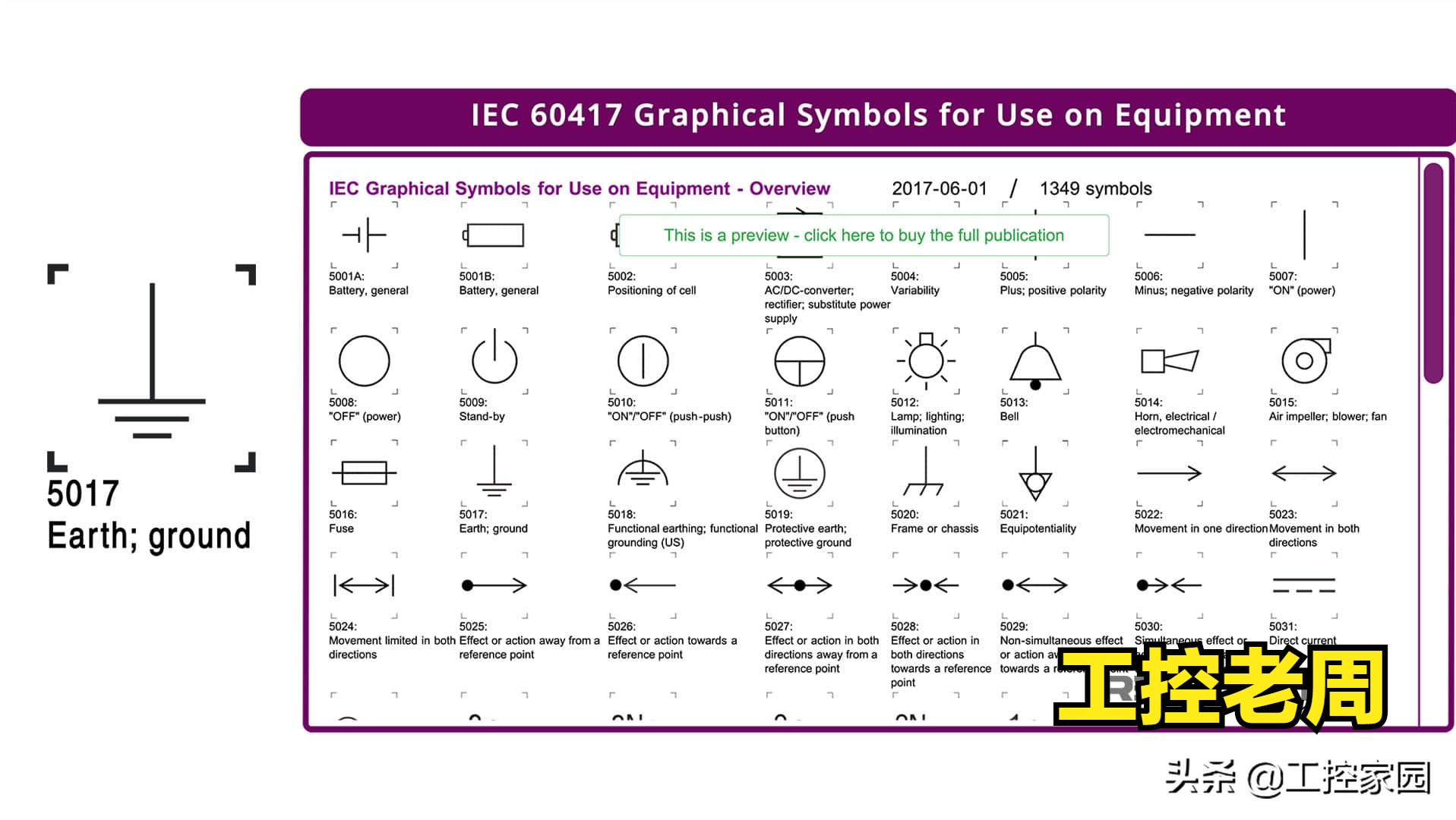

用于指示接地端子的符号可在国际电工委员会文件IEC 60417 设备上使用的图形符号中找到。

符号5017是“接地”的符号。

共同点

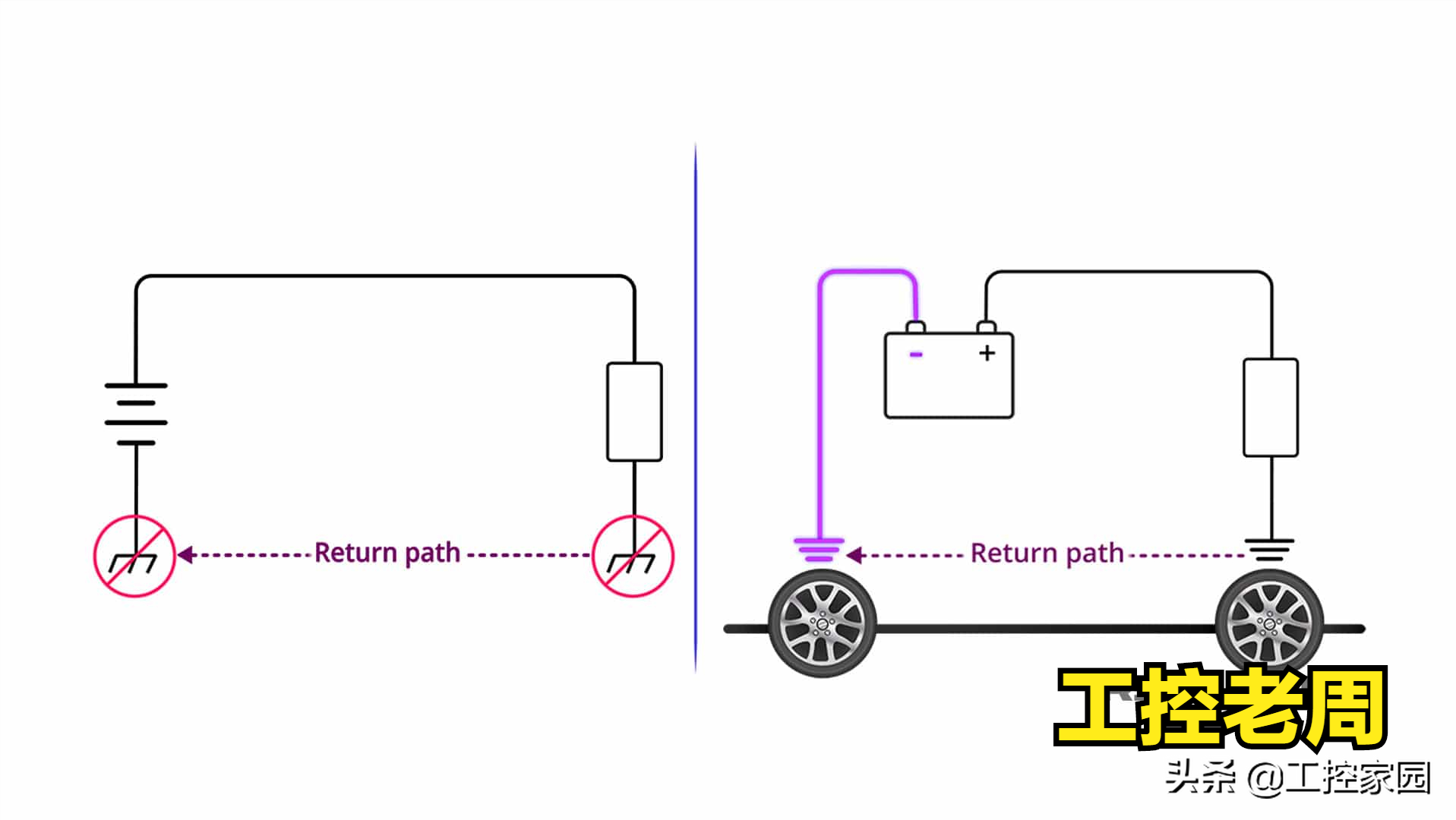

如前所述，每个电路都需要完整的电流流过。在许多应用中，共同点成为返回路径。例如，您的汽车底盘是流向电池负极端子的电流的公共接地点。

有时，我们会在电气原理图中看到“接地”符号使用不正确。目的是象征公共接地，并且可能未连接到大地。

电气接地的典型示例

电气原理图

这是装在金属机箱中的大型电子电路中一小部分的典型示例。有四个接地符号可能会或可能不会连接到地面。但是它们旨在指示一个共同点。

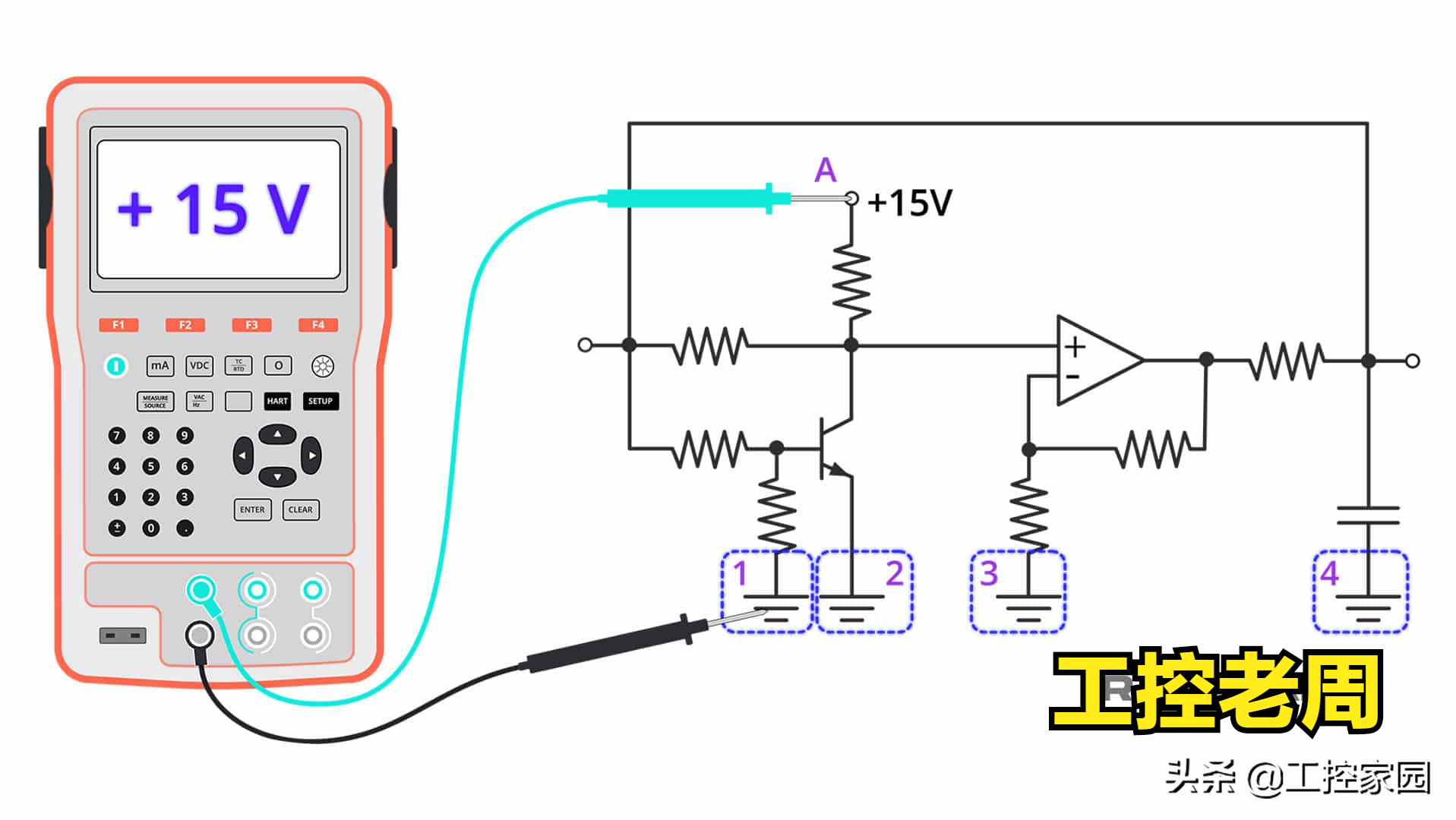

我们确实知道，如果我们测量从A点到任何这些公共接地点的电压，我们将测量到+15伏。

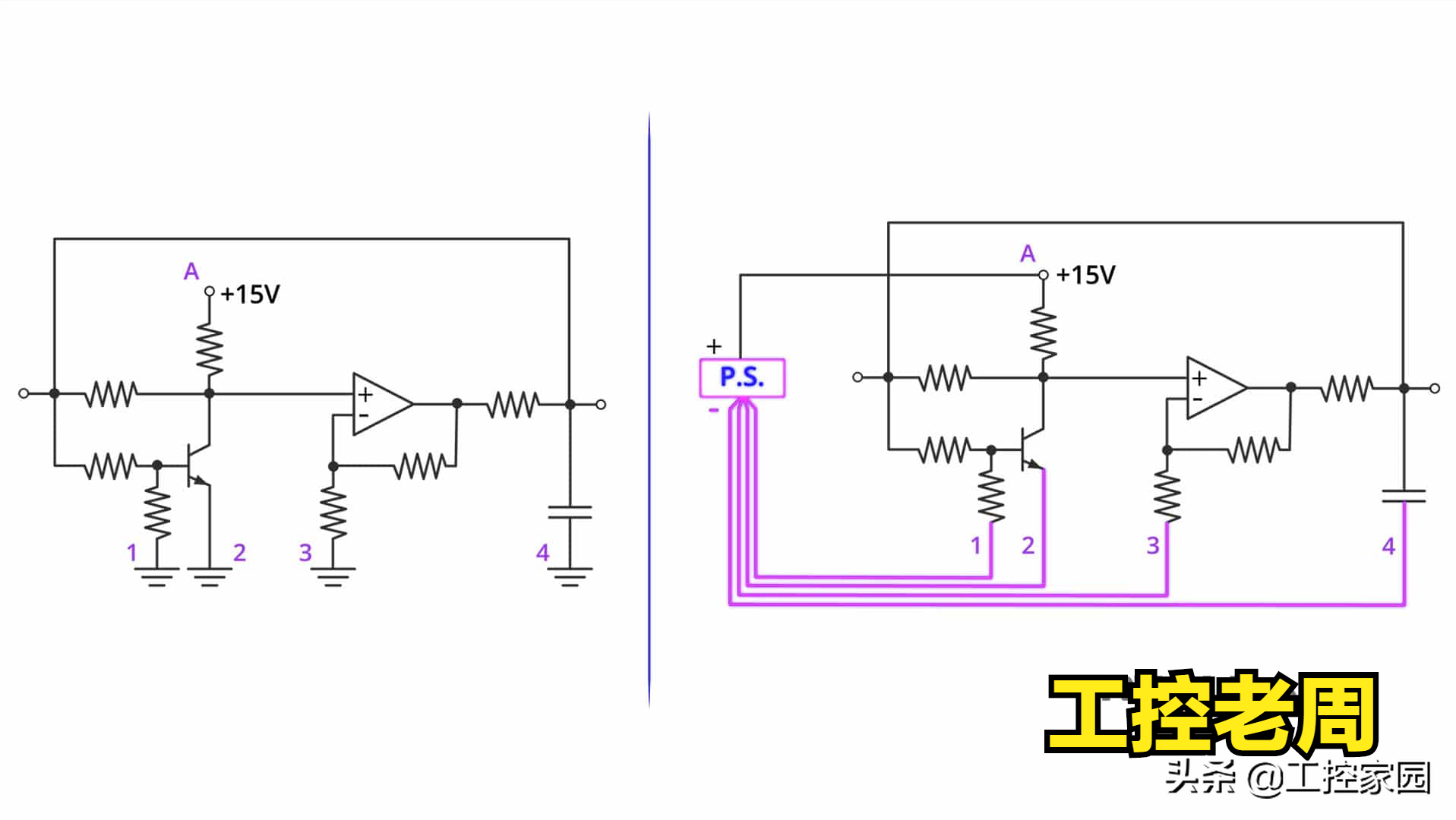

理想情况下，电路的接线方式如下图所示，所有返回路径的电源都连接在一点上。然而，这通常是不切实际的。

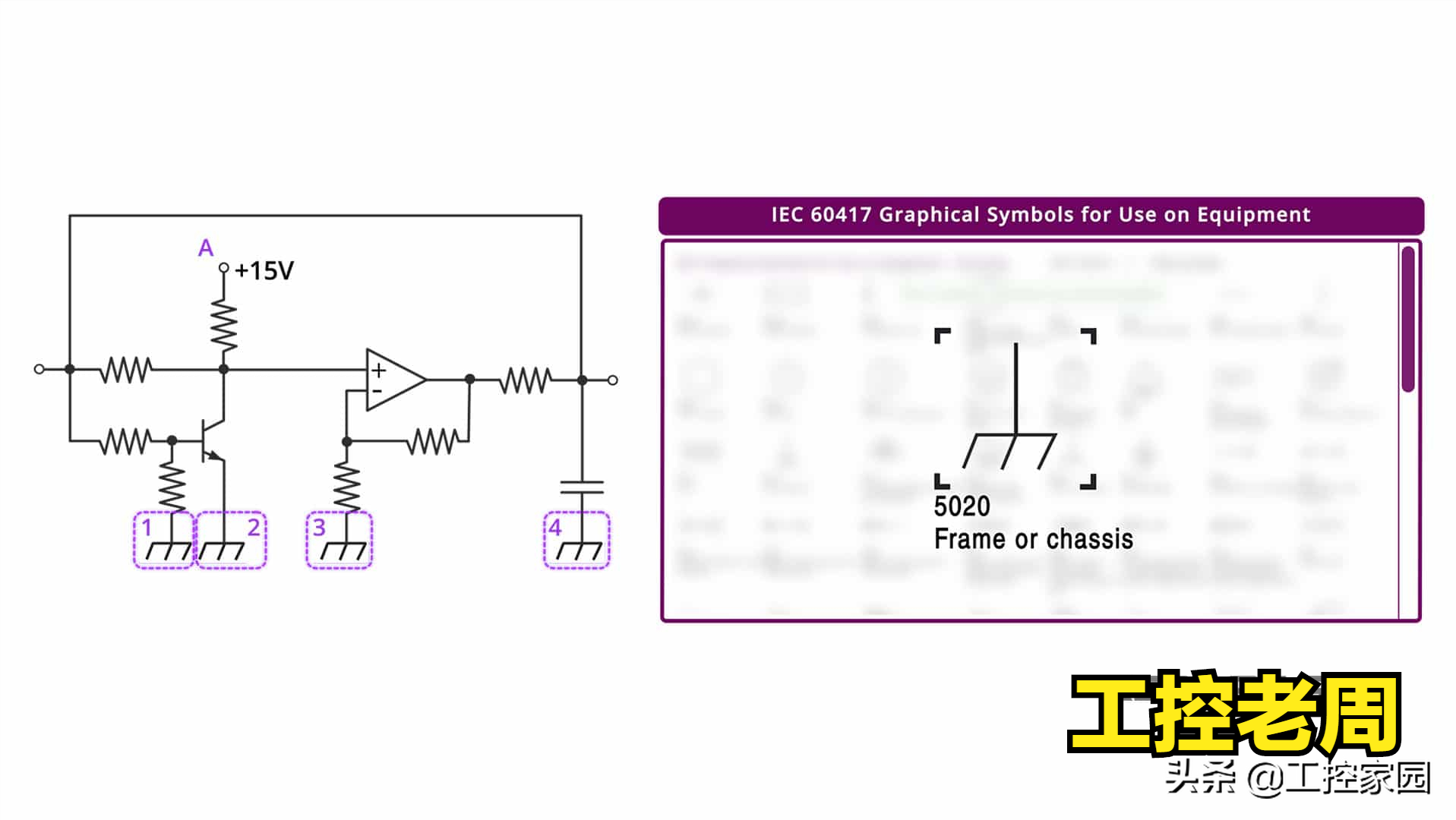

如果点1到4未连接到大地，而是连接到公共地，则使用符号IEC 60417 5020更合适。该符号表示这些点已连接到机架或机箱端子。

接下来的问题就有趣了

我们施工过程中是否需要将所有处于公共接地电位的组件都连接在框架或机箱上的某一点上，或者它们是否在多个位置连接到机箱上？

不幸的是，原理图没有提供该答案。原理图不提供有关物理连接的任何线索。工业原理图将指示接地点，通常会提供更多细节，但物理连接点仍然是个谜。

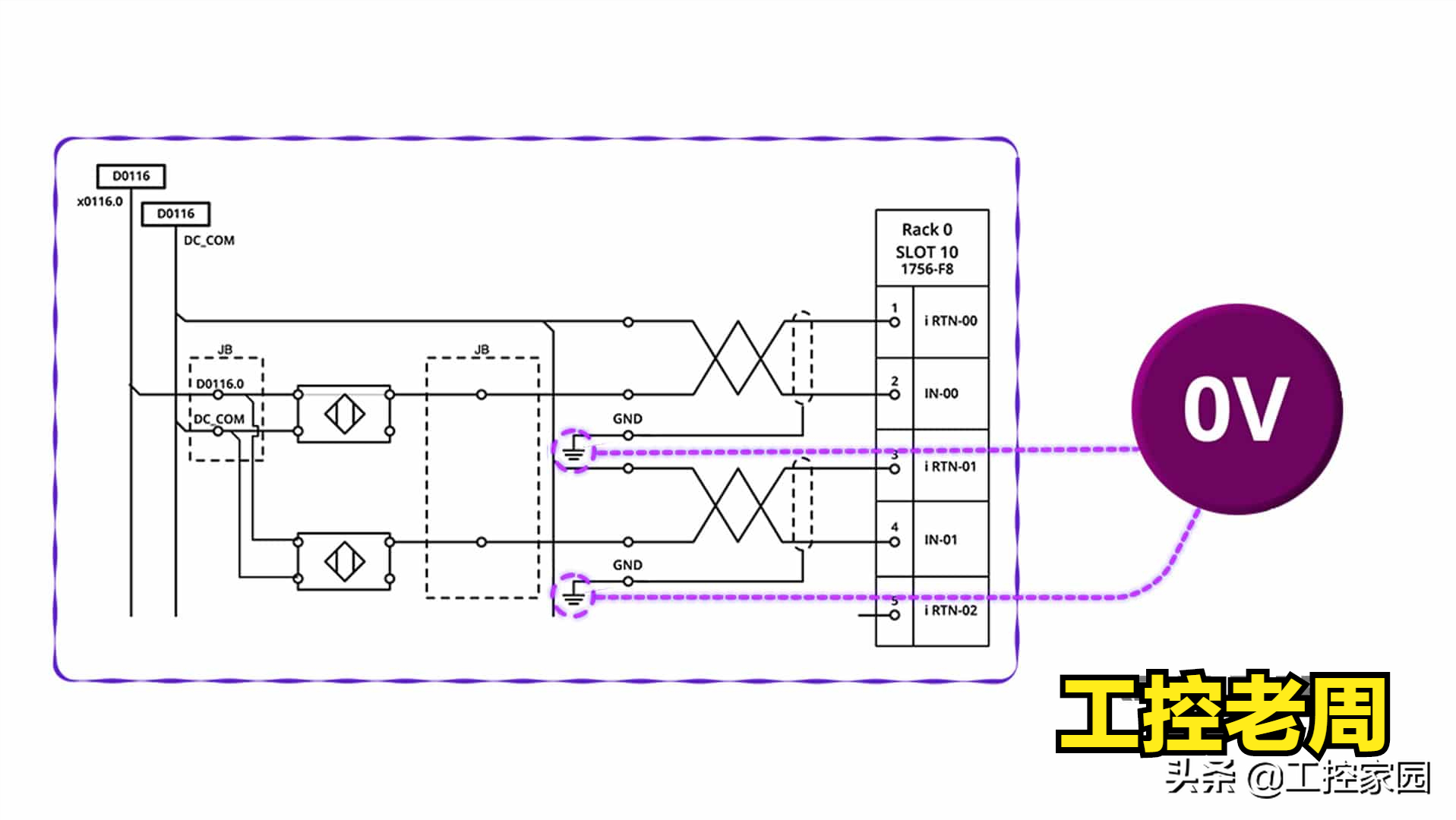

工业示意图

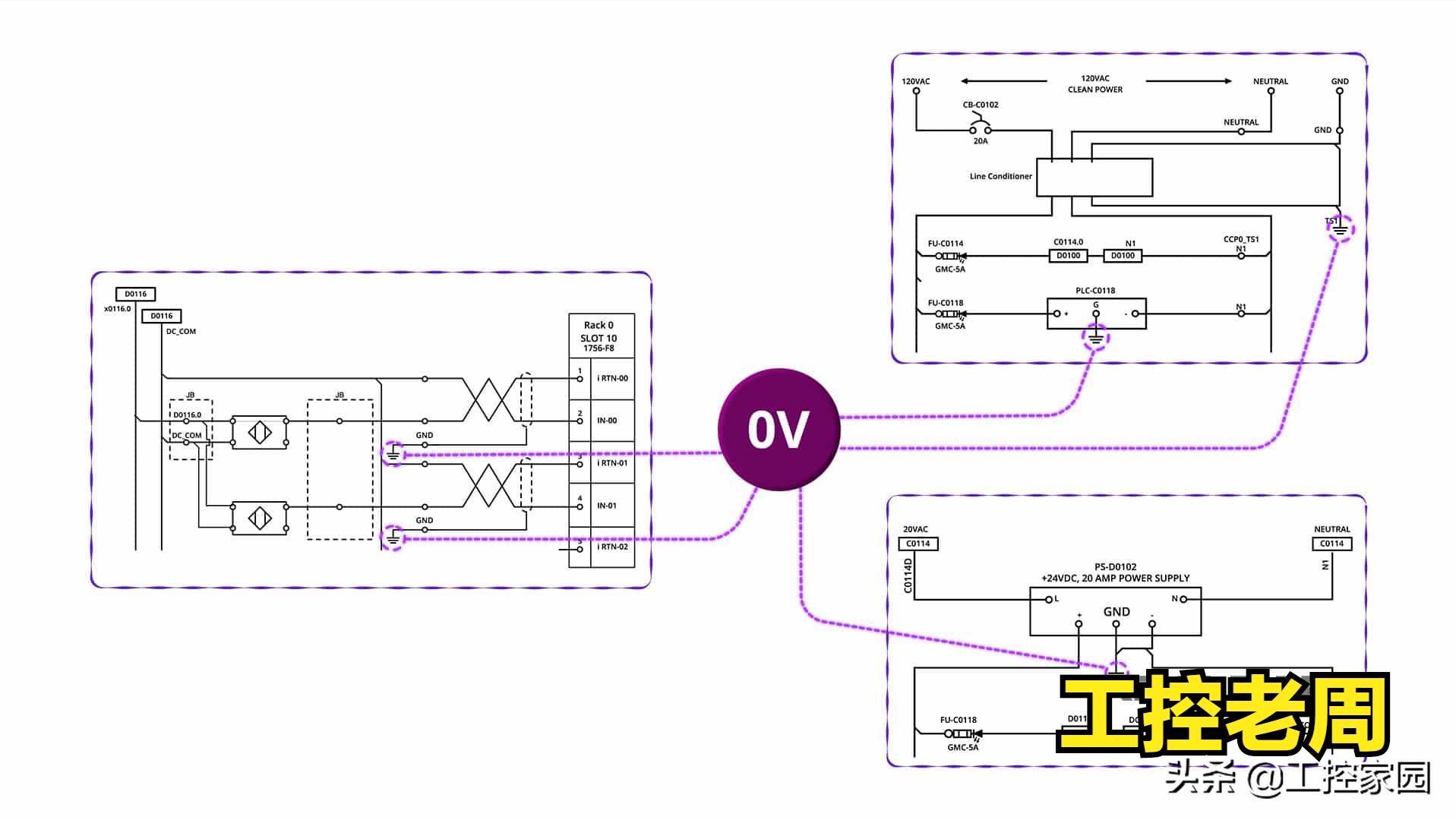

在控制柜电源分配的此示例中，有几个接地符号。从电气上讲，这意味着所有这些点都处于相同的0V电位。从这些图纸中，我们无法确定这些接地在控制柜中的实际连接位置。

这使我们有了一个称为“接地回路”的术语。

接地回路

接地回路是不希望有的电流路径，会通过引入不希望有的电噪声而对设备或过程控制系统造成破坏。

当两个假定的连接点不在同一电位时，会产生这些不需要的接地回路。那就是欧姆定律接管并在这两点之间产生电流的时候。

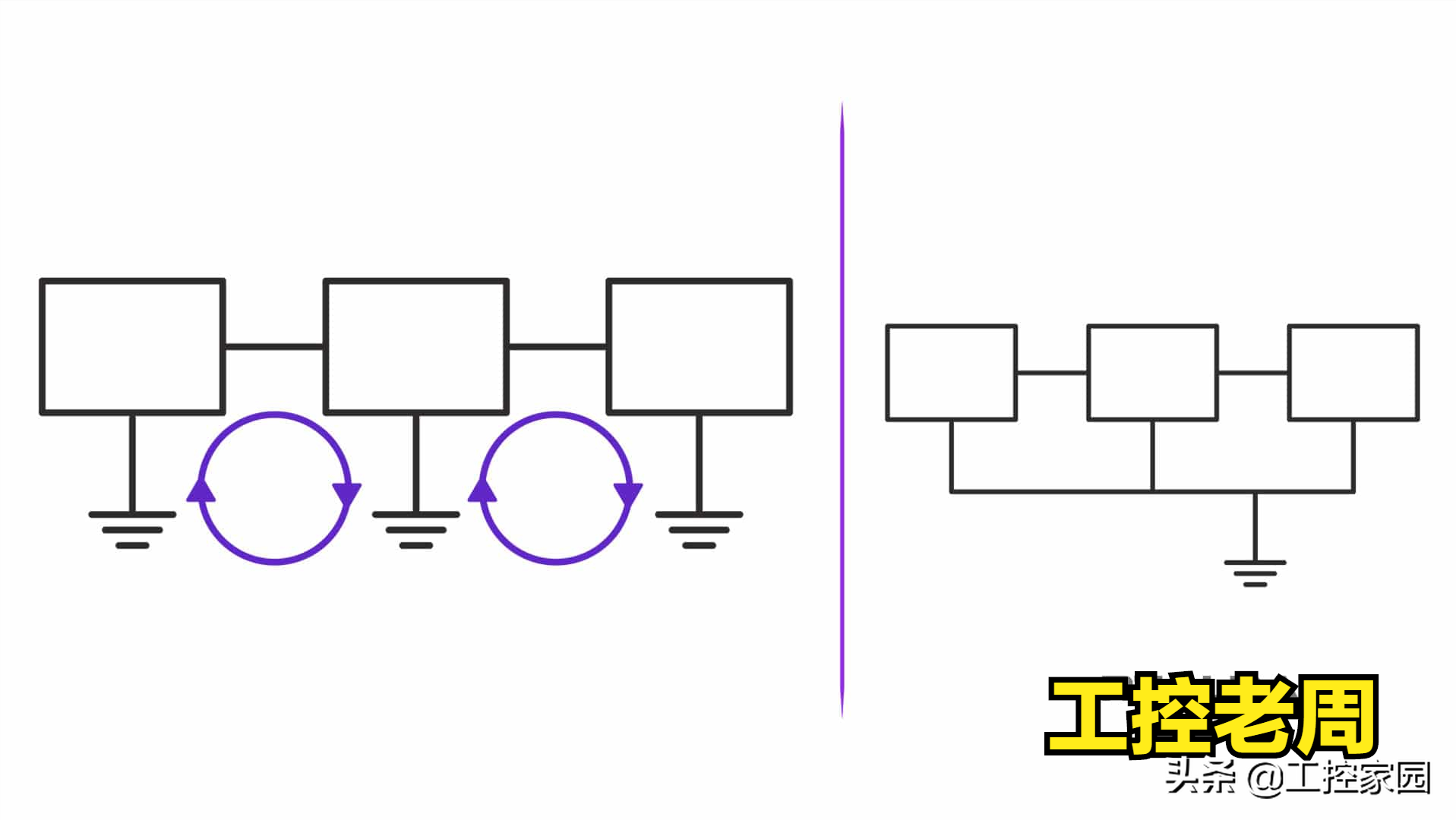

在我们的示例中，如果所有三个设备都在一个点上一起接地，则可以避免接地回路。这种类型的接地称为“星型接地”。

然而，在大型工厂中，多点接地是现实，接地回路的可能性很高。

设施中的地面有如此多的连接，因此需要多个接地点的可能性很大。

概括

好吧...让我们回顾一下...

–接地经常对不同的人意味着不同的事物。
正确接地是所有电气系统和装置中至关重要的安全措施。

–在许多应用中，接地可提供回路返回路径。
接地是真正的零伏。对于任何电力讨论，它都是真正的零参考。

–接地是电路中与地球直接物理连接的参考点。

–接地回路是不希望有的电流路径，会通过引入不希望有的电噪声而对设备或过程控制系统造成破坏。

–当两个假定的连接点不在同一电位时，将形成接地回路。

如果您对 电气接地和接地概念有任何疑问，请随时在评论中告知我们。我会阅读了所有评论。
