三菱PLC通电延时与断电延时应用案例

很多同学在学习定时器的时候，受到以前学习电工的影响，电子元器件定时器的触点是需要区分通电延时、断电延时、常开、常闭这样的概念的，所以在学习PLC时，总是会问定时器的对应的这些功能怎么去实现，其实很简单，下面老师通过一个简单的案例带你了解通电延时和断电延时的写法。

在学习案例之前，我们要学习上升沿和下降沿的概念，如下图：

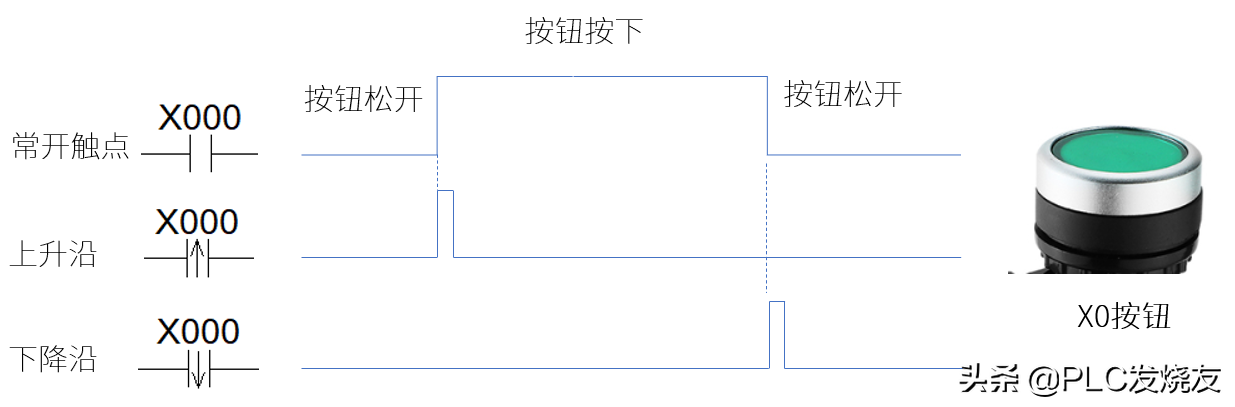

常开触点在按钮按下去一瞬间就是一直导通；而上升沿触点是按钮按下时，瞬间导通一个很短的时间（plc的扫描周期时间）；下降沿指的时在按钮松开时导通的一个很短的信号。

利用上升沿和下降沿，我们来做一下案例

控制要去：当X0闭合时，Y0延时2s导通；X0断开时，Y0延时2s断电。

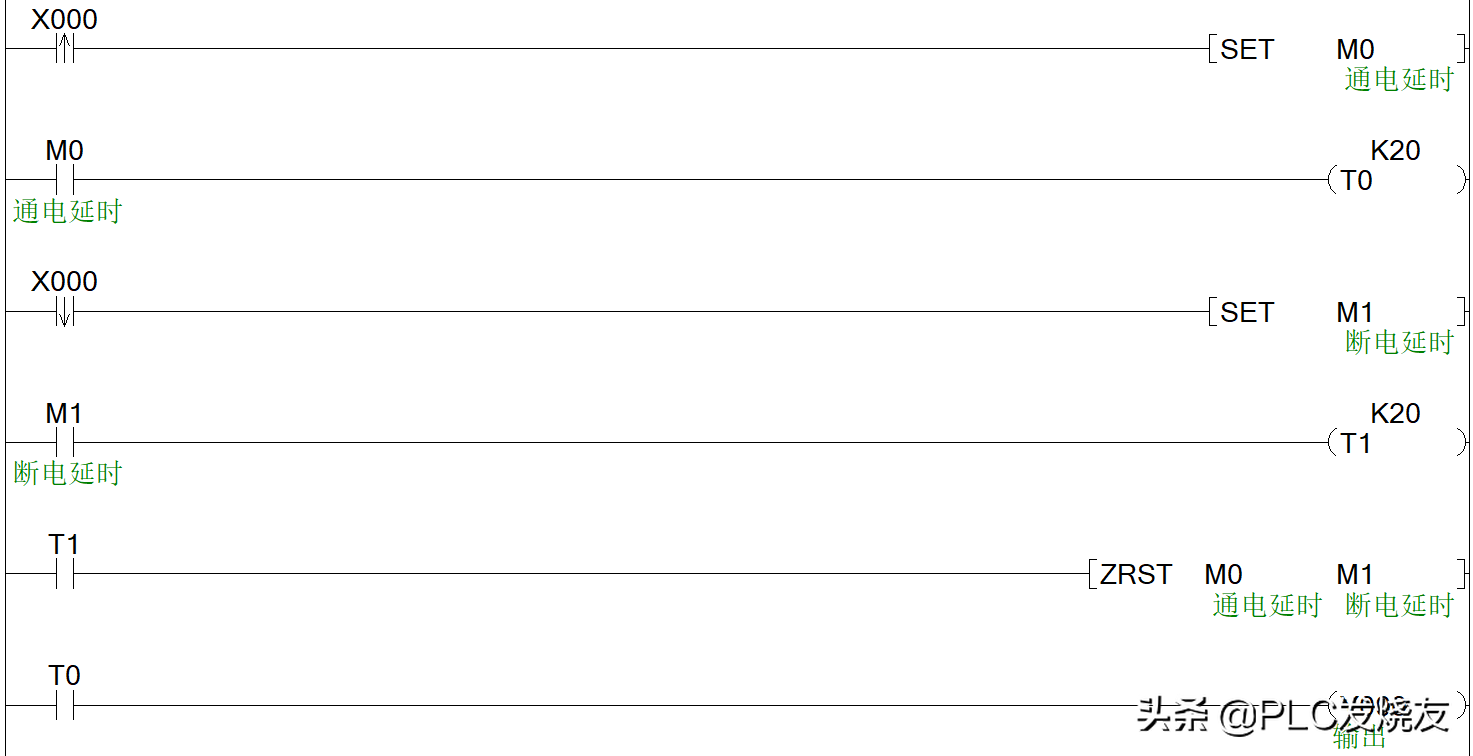

程序编写如下图

按钮按下一瞬间，X0的上升沿会导通一次，我们用这个信号置位一个M0，M0就相当于通电的标志位，用它来给T0定时2s，时间一到T0常开触点就会导通，Y0有输出；

按钮松开的一瞬间，X0的下降沿有一个导通的信号，用这个信号置位M1,M1的常开触点就会导通，用T1定时器定时2s，时间一到，T1常开触点闭合,用zrst指令把M0和M1一起复位，T0的触发条件断开，T0触点也就断开，Y0输出停止。
