PLC串口转网口

设备联网，就是通常所说的设备信息化改造（MES），有助于提升企业信息化水平，有助于实现制造业产业升级。它给企业带来的更多好处，这里不需赘述。

PLC联网，是设备信息化的重中之重。简言之，就是PLC通过以太网实现数据的集中监控和管理。

早期的PLC大多数只具备串口，那么，这些PLC在联网的过程中，会遇到什么问题呢？

凭借多年的现场经验，以下几项是不容易忽视的：

（1）串口被人机界面（触摸屏）独占；

（2）PLC程序被加密；

（3）不允许修改PLC程序和硬件配置；

（4）不允许停机以免对生产造成影响；

（5）最好兼容PLC的以太网协议（区别于串口服务器虚拟串口）。

这些问题简直太烦人，有什么好的方法吗？

带着这些疑问，我们来看一个案例。

某半导体生产企业，300台左右的三菱FX1N/FX2N控制器需要接入网络，这些PLC的编程圆口MD8都连着一个国产的人机界面。

熟悉三菱的工程师都知道，早期的三菱PLC是没有生产以太网模块的，设备要接入以太网，可选方案很少……

该厂还有一些西门子、欧姆龙、松下、台达的设备，也都碰到了类似的问题。

解决问题的关键，是要把串口转以太网，并且要兼容相应PLC的以太网协议。

对此，我们不妨来看一款神器：

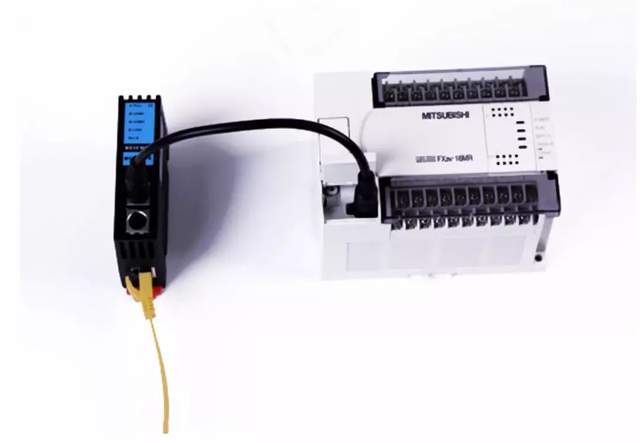

神器的型号是BCNet-FX，用于三菱FX系列PLC的设备联网。有了这款神器，以上问题就迎刃而解了。

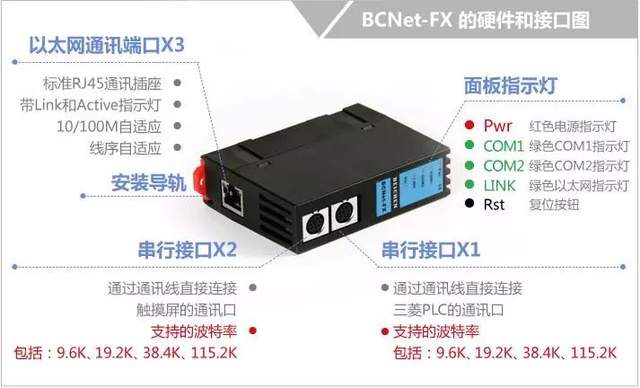

大家仔细来看，串行接口X1连三菱PLC的编程圆口，串行接口X2口连触摸屏（此触摸屏原来插在三菱PLC的编程圆口上），以太网通讯接口X3兼容三菱MC协议和Modbus TCP协议。

BCNet-FX安装在35mm导轨上，通过PLC圆口取电，无需外接电源。

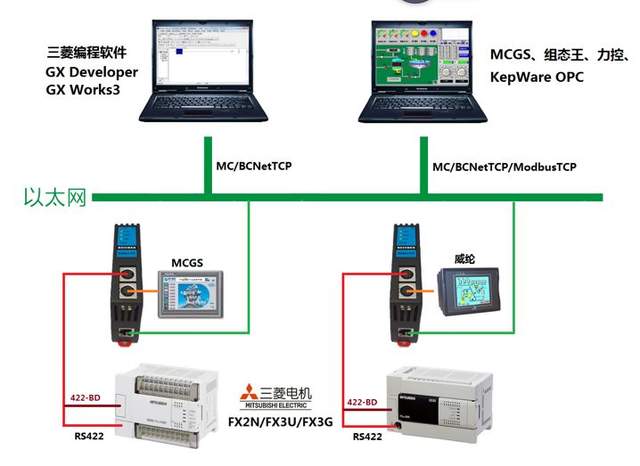

三菱PLC的编程软件如GX Works2，SCADA软件如力控、组态王、MCGS、杰控、WINCC等，OPC服务器如KEPSERVER，高级语言如VC、C#等可以通过三菱MC协议或Modbus TCP服务器来访问BCNet-FX。

从这个意义上讲，BCNet-FX就相当于FX3U的以太网扩展单元。

BCNet-FX功能：

安装在35mm的导轨上，无需外接电源。X1口连FX的MD8编程通讯口，X2扩展口用于触摸屏通讯。

通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

对FX编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

支持MELSOFT产品（GX Works2、GX Developer等）的以太网通信。

支持上位机MC以太网协议（MELSEC Communication Protocol）通信，支持上位软件（组态王、MCGS、力控、ifix、INTOUCH、KepWare OPC服务器等）访问。

集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus数据区自动映射至FX数据区。

采用MC通信协议，皆可实现高级语言（如VB、VC、C#等）编程，实现与三菱FX的数据通讯，方便开发生产管理系统。

支持OPC通道的SCADA（上位组态软件）以OPC方式与FX通讯。

可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式。支持6个上位机的连接。

支持用户侧通过以太网实现固件更新，一次购买，永久升级。

我们再来看看其他的PLC：

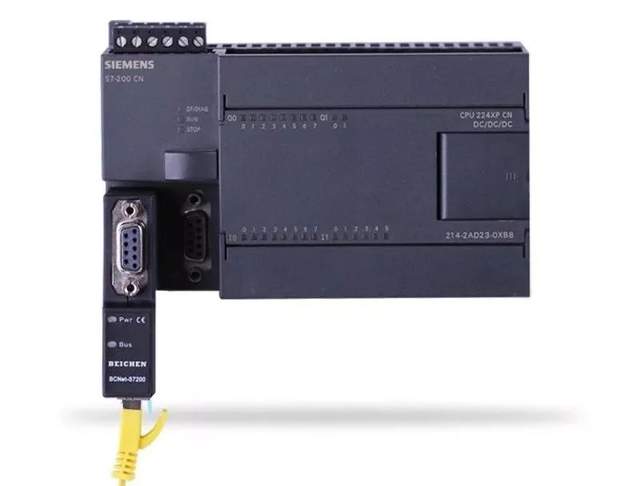

BCNet-S7200

（西门子PPI转以太网）

BCNet-S7300 Plus

（西门子MPI/PROFIBUS转以太网）

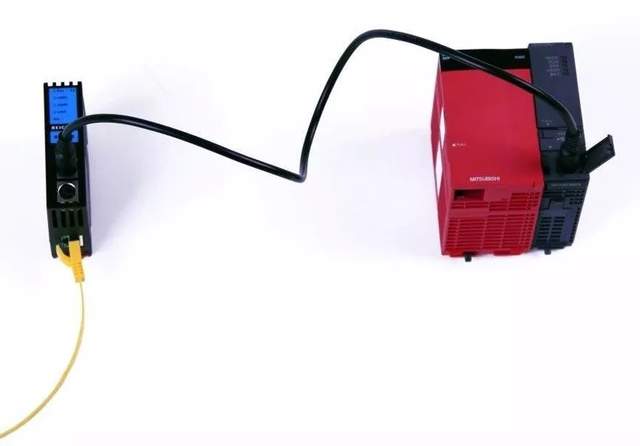

BCNet-Q

（三菱Q系列接入以太网）

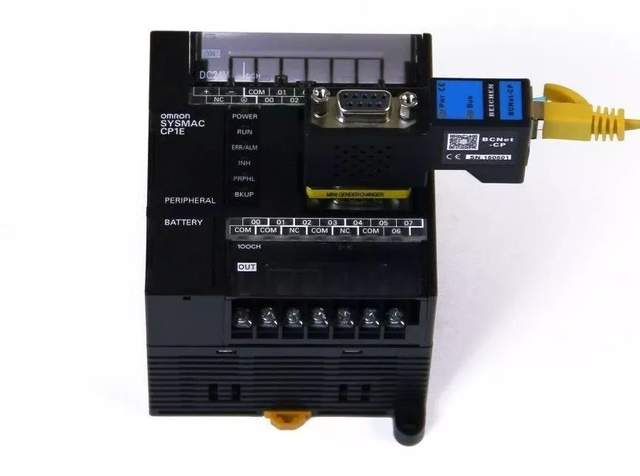

BCNet-CP

（欧姆龙CP1E/CP1H接入以太网）

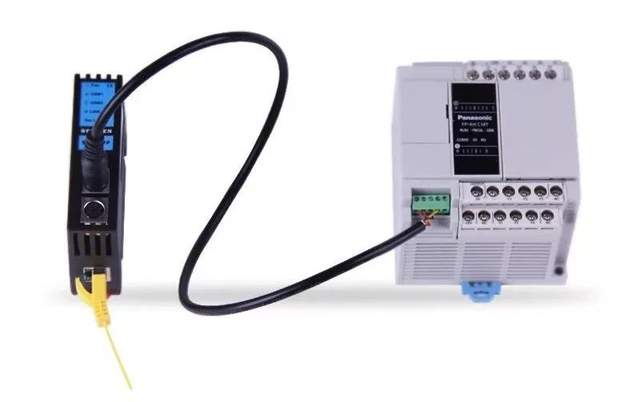

BCNet-FP

（松下FP2SH接入以太网）

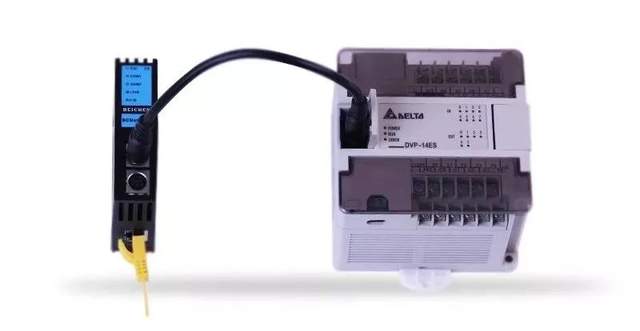

BCNet-DVP

（台达DVP接入以太网）

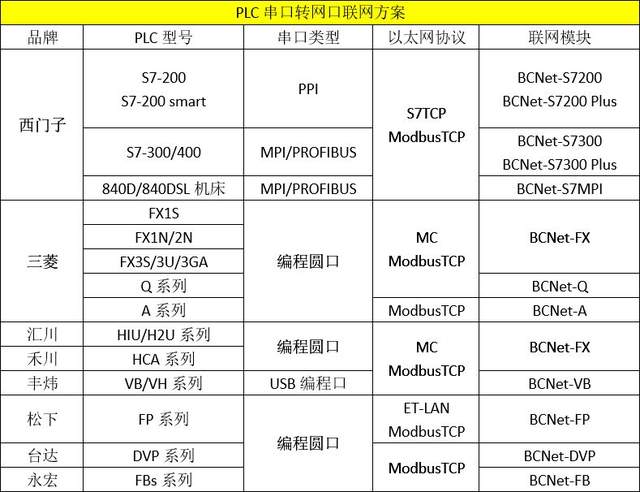

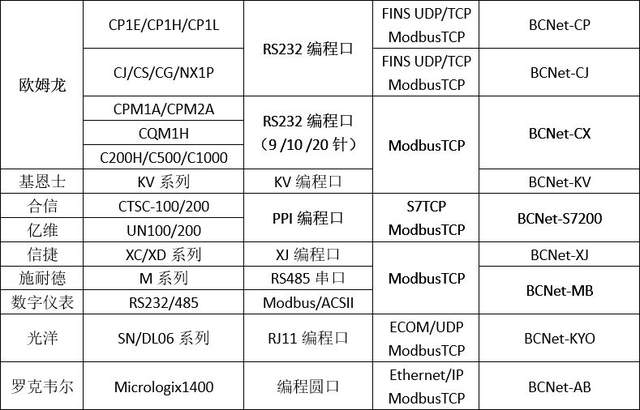

附录：
