三菱PLC怎么用以太网的方式下载程序

1

适用于FX3G/3GC、FX3S、FX3U/3UC

该方式适用于FX3G/3GC、FX3S、FX3U/FX3UC这些3系列的FX，本次通过BCet-FX实现GX Works2以太网连接FX3UC为例，说明使用步骤：

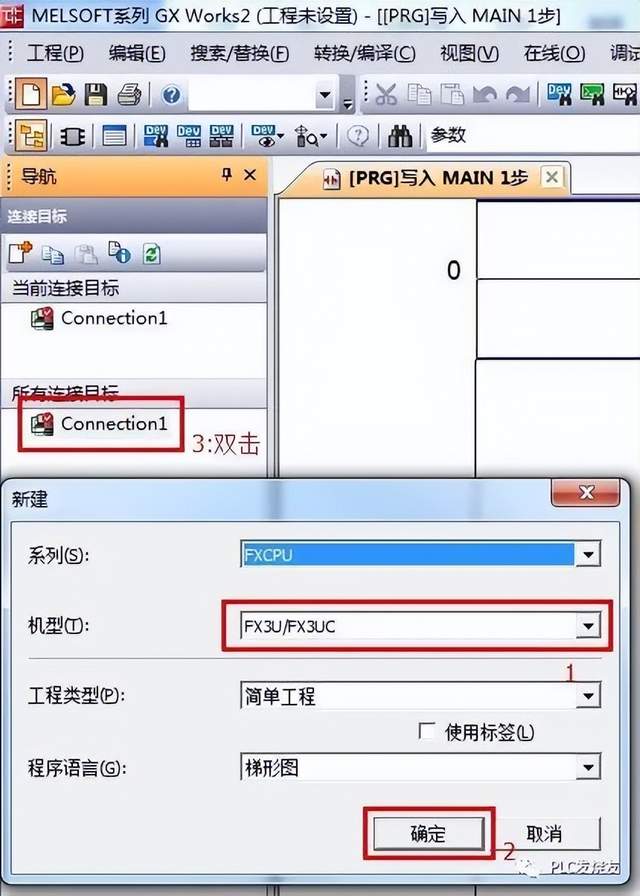

新建FX3U/FX3UC工程，双击导航栏中的连接目标：Connection。

1）跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“PLC Module”；

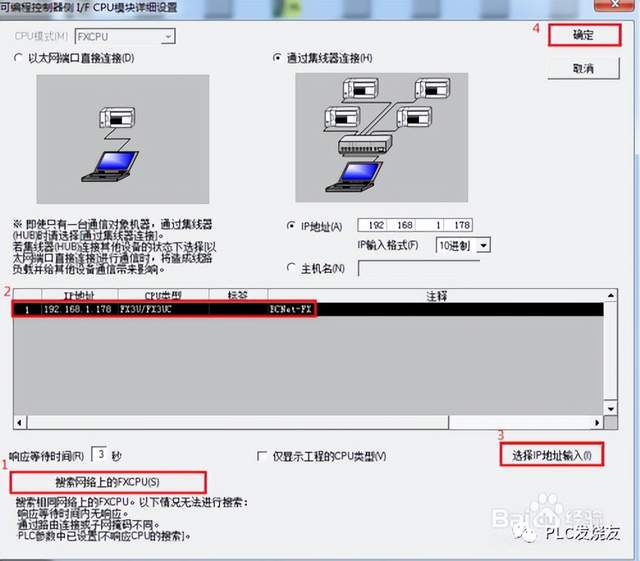

2）在随后的跳出的设置中，点击“搜索网络上的FXCPU(S)”后，会搜索到BCNet-FX所连接的FX3UC。按图中标号依次选择后，最后点击确认；

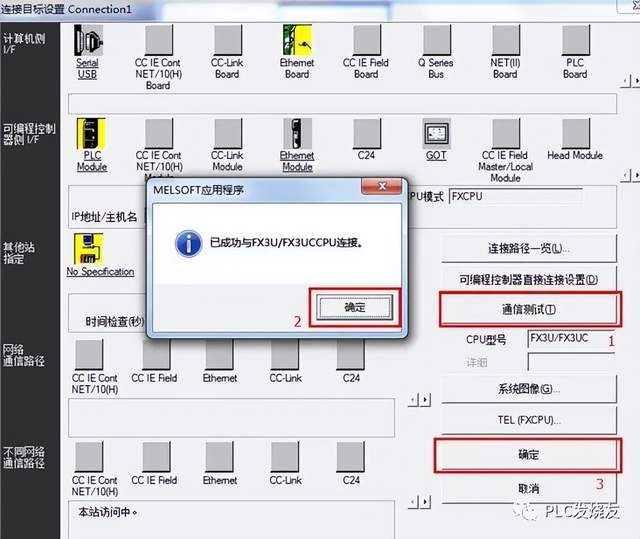

3）在上述中选择好IP地址后，点击“通信测试”，即可提示与FX3UCCPU连接成功。

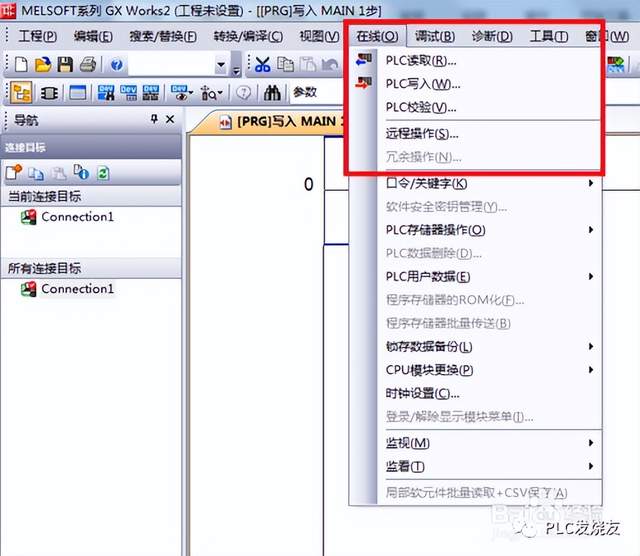

4）随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。

2

适用于FX1N/1NC、FX2N/2NC、FX1S

该方式适用于全系列的FXCPU，选择此方式主要针对于FX1N、FX2N、FX1S系列的FXPLC使用。本次通过BCet-FX实现GX Works2以太网连接FX2NC为例，说明使用步骤：

新建FX2N/FX2NC工程，双击导航栏中的连接目标：Connection。

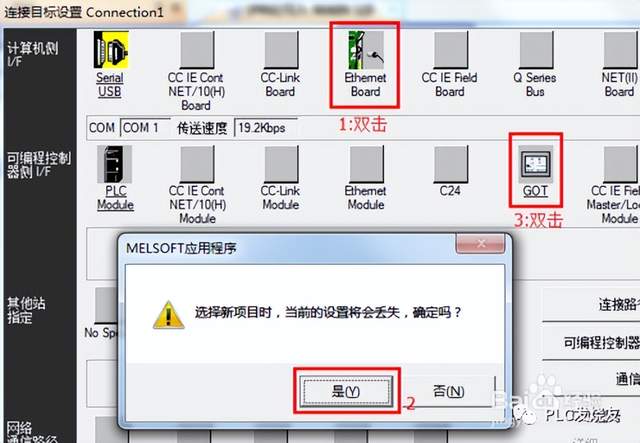

1）跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“GOT”；

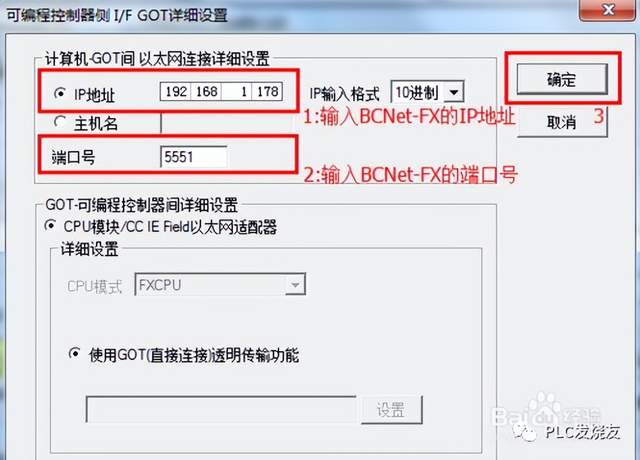

2）在随后的跳出的设置中，在IP地址中输入BCNet-FX的IP地址，在端口号中输入BCNet-FX的端口号。按图中标号依次选择后，最后点击“确认”；

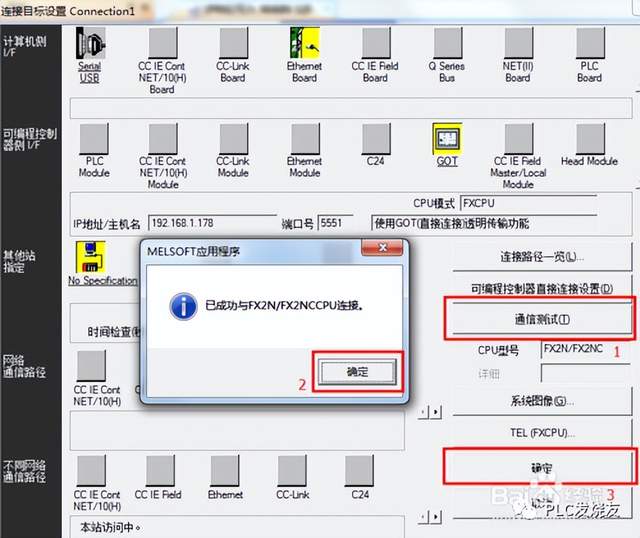

3）在上述中选择好IP地址后，点击“通信测试”，即可提示与FX2NCCPU连接成功。

4）随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。

注意事项

BCNet-FX支持三菱FX系列PLC

BCNet-Q支持三菱Q系列PLC
