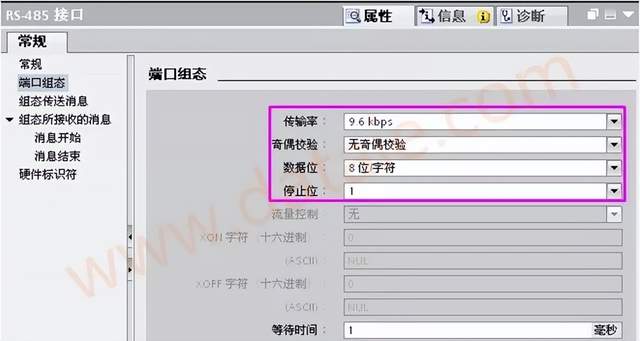

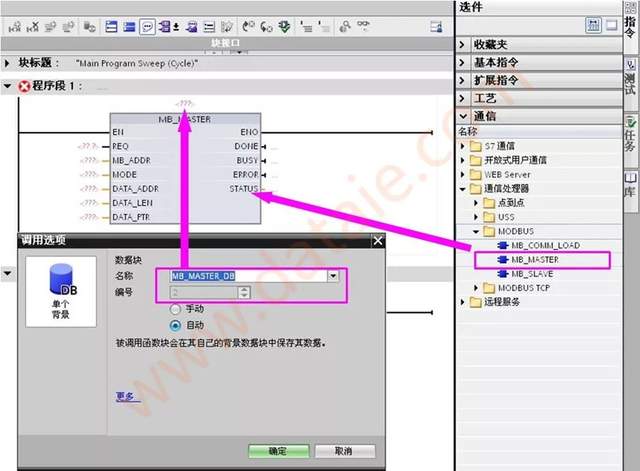

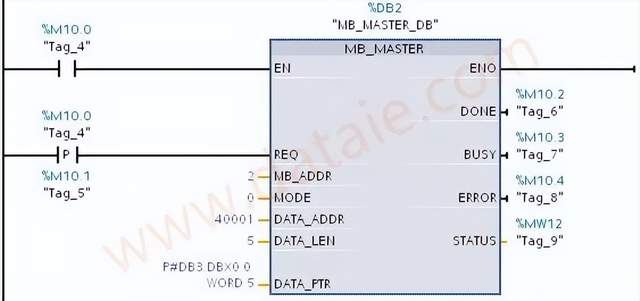

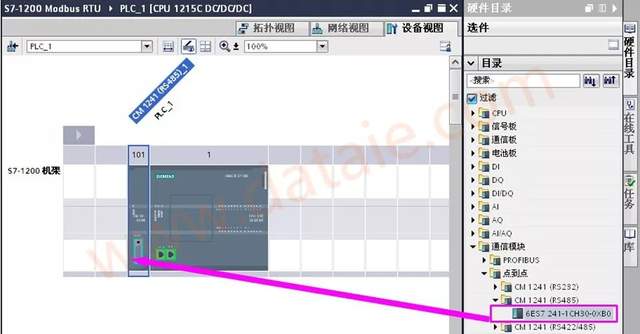

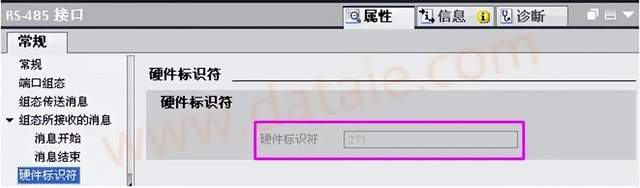

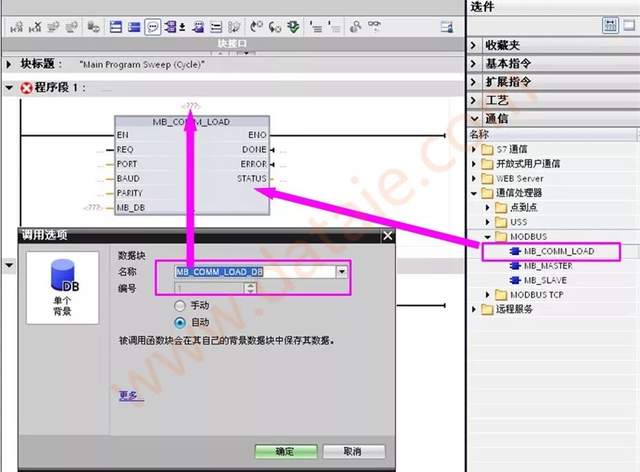

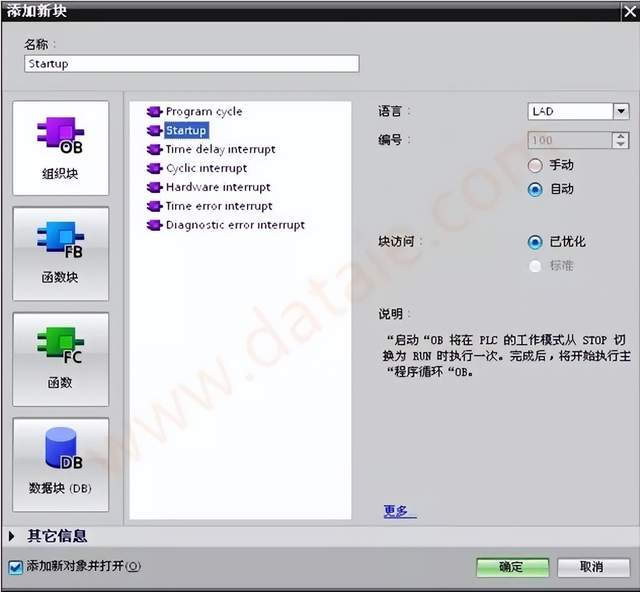

S7-1200作为Modbus RTU 主站通讯 S7-1200 支持Modbus RTU通信模式的模块可作为Modbus RTU主站。以下以 CPU1215C DC/DC/DC和CM1241 RS485模块为例，介绍S7-1200 Modbus RTU主站通信组态及编程步骤。 硬件： 软件： 所完成的通信任务： 将Modbus RTU从站ModSim中Modbus地址从40001开始的5个字中的数据，分别读取到Modbus RTU主站CPU1215C 中地址从DB1.DBW0开始的5个字中。 1组态Modbus RTU 通信模块 在硬件目录里找到“通信模块”→“点到点”→“CM1241(RS485)”,双击或拖拽此模块至CPU左侧即可，如下图1所示：  图1 组态通信模块 接下来，在“设备视图”中用鼠标选中CM1241(RS485)模块，在“属性”→“端口组态”中配置此模块硬件接口参数。如下图2所示： 以下以传输率=9.6Kbps，奇偶校验=无奇偶校验，数据位=8位字符，停止位=1，其它保持默认设置为例。  图2 RS485 端口设置 最后在“硬件标识符”里确认一下硬件标识符为271，如下图3所示：  图3 硬件标识符 2添加启动OB 在项目树下选择“CPU1215C DC/DC/DC”→“程序块”→“添加新块”，在弹出的窗口中选择“OB 组织块”→ “Startup”，添加启动OB 100，如下图4所示：  图4 添加启动OB 3调用MB_COMM_LOAD指令 为使端口一启动就被设置为Modbus RTU通信模式，可在OB 100中调用“MB_COMM_LOAD”指令。调用“MB_COMM_LOAD”指令时会自动弹出创建相应背景数据块的界面，如下图5所示：  图5 调用MB_COMM_LOAD指令 点击“确认”为该指令创建背景数据块后，为各输入/输出引脚分配地址。尤其需注意MB_DB输入引脚需指向“MB_MASTER”指令的背景数据块，如下图6所示： 注意：“MB_COMM_LOAD”指令输入位“REQ”需使用上升沿触发。由于OB 100只在S7-1200启动时执行一次，因此，此例中将“REQ”设为“TRUE”。  图6 MB_COMM_LOAD指令 MB_COMM_LOAD指令参数意义如下表1所示： 表1 MB_COMM_LOAD指令参数意义 4创建DATA_PTR数据发送、接收缓冲区 通过“程序块”→ “添加新块”，选择“数据块（DB）”创建 DB 块，选择“标准与S7- 300/400兼容” ，点击“确认”键。在DB中创建数据类型为5个字的数组，如下图7所示： 注意：DATA_PTR数据发送、接收缓冲区使用的DB访问类型必须是标准与S7- 300/400兼容。  图7 创建DATA_PTR 数据发送、接收缓冲区 5调用MB_MASTER指令 在OB1中调用“MB_MASTER”指令，调用该指令时会自动弹出创建相应背景数据块的界面，如下图8所示：  图8 调用MB_MASTER指令 点击“确认”为该指令创建背景数据块后，并为各输入/输出引脚分配地址，如下图9所示： 注意：“MB_MASTER”指令的输入位“REQ”必须使用上升沿触发。  图9 MB_MASTER指令 以下以S7-1200作为Modbus RTU主站，用F03功能码读取Modbus RTU从站2，从Modbus地址40001开始的五个字，接收的数据存放在缓冲区DB3.DBW0开始区域为例。设置如下所示：MB_ADDR=2，MODE=0，DATA_ADDR=40001，DATA_LEN=5。 地址对应关系如下表2所示： 表2 Modbus地址对应关系 MB_MASTER指令参数意义如下表3所示： |
