s7-300/400常用功能程序

现在简要介绍在S7-300/400的下位程序step7的几个编程方法，供大家参考。

1、I/O数字量模块数据的读写方式

在PLC编程中，通常开关量的读和写用具体地址,如I0.0,I0.1....和Q0.0,Q0.1......来表示

在具体实践中发现不太方便。

为了数字量管理使用方法，首先建立DB块作为中间数据库（这里输入用DB100，输出用 DB101），将数字量存在中间数据库中,后续程序(FC块）直接读写中间数据块的数据即可。

数字量模块数字转化方式如下图。

A、输入，将数字量模块的数据按1字节或双字节，按顺序传到中件数据库 DB100中,完成数据输入.

B、输出，将DB101数据库中数据，按1字节或双字节传到数字量输出模块中，完成数据输出。

在OB1 控制快中，将FC100,加入进去，程序在每一个循环周期自动完成转换。

注意 DBX 表示位,DBD表示8位，即1字节,DBW表示16位即2字节，DBD表示32位即4

字节

2、模拟量输入转化子程序

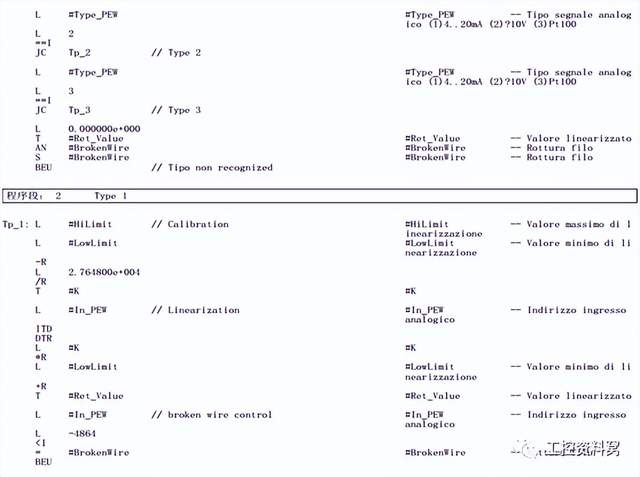

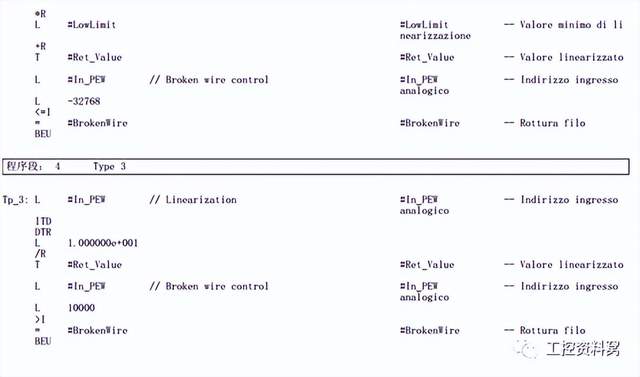

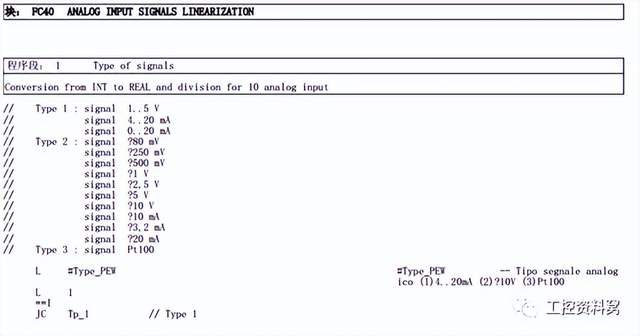

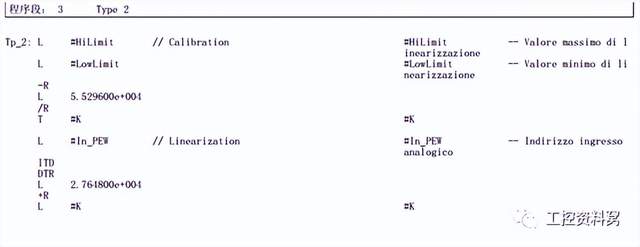

该FC40作为子程序，将模拟量输入模块采集的数据(4-20ma)转换成实际值存到中间数据中

在转换程序中调用.

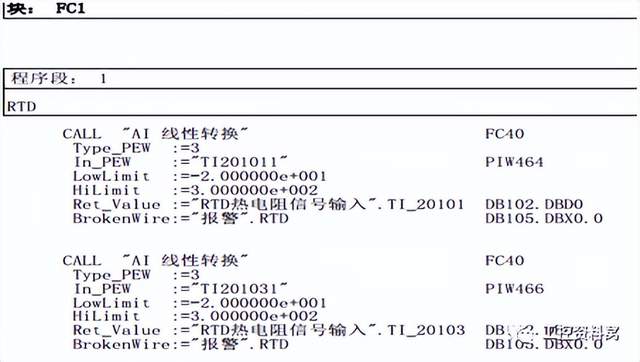

调用使用程序如下..

2、模拟量输出转化子程序

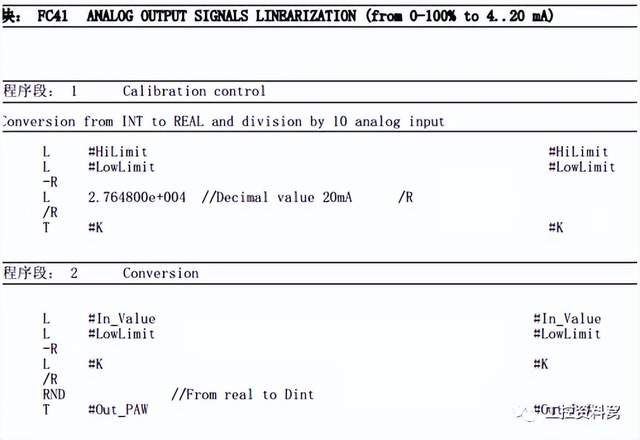

在实际工程中通常控制变频器转速或调节阀，据需要将模拟量（0-100）来控制模拟量输出模块转换成 4-20ma。就要进行转换。fc41就是该模块的转换控制子程序.

下列就是该子程序的使用,这个常常与pid模块配合使用，将PID输出的结果，经该转换成 4-20ma
